11

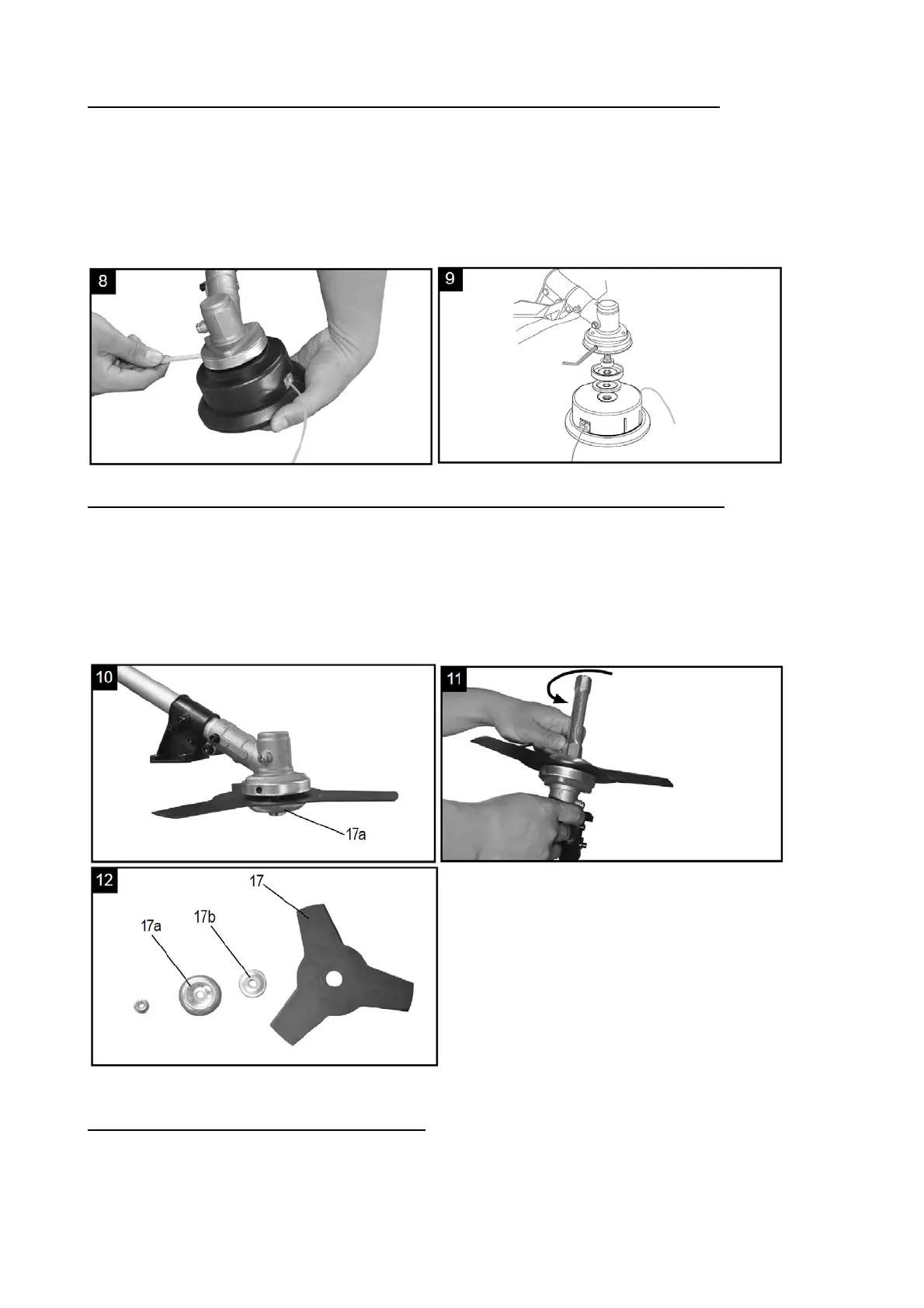

Ruohotrimmerin leikkuupään asentaminen ja irrottaminen. Kuvat 8-9
- Mutterin irrottaminen: Aseta kohdakkain laipan ja suojalevyn reiät. Pitele laippaa
ruuvimeisselillä kuten alla ja käännä hylsyavainta myötäpäivään, jolloin mutteri irtoaa.
- Leikkuupään sovittaminen paikalleen: Irrota toinen suojalevy mutterin irrottamisen
jälkeen. Pitele yhä laippaa, ota leikkuupää akselille ja käännä vastapäivään. Leikkuupää
on kiinnitetty.
- Leikkuupään irrottaminen: Pitele laippaa ruuvimeisselillä ja käännä leikkuupäätä
myötäpäivään, jolloin se irtoaa.
Raivaussahan leikkuuterän asentaminen ja irrottaminen. Kuvat 10-12
- Ota ulompi laippa pois mutterin irrotuksen jälkeen ja aseta sitten terä (17), ulompi laip-
pa (17b), suojalevy (17a) ja mutteri alla olevassa kuvassa esitetyssä järjestyksessä. Ota
huomioon, että terän pyörimissuunnan on oltava sama kuin alla olevassa kuvassa.
- Pitele laippaa ruuvimeisselillä ja kiristä mutteri kääntämällä vastapäivään. Varmista,
että mutteri on riittävän kireällä.
- Terän irrottaminen: Pitele laippaa ruuvimeisselillä ja irrota mutteri, jolloin terän voi irrot-
taa.
VAROITUS! Varmista, että leikkuuterä on asennettu oikein ennen käyttöä!
Valjaiden kiinnittäminen Kuvat 13-15
Laitetta on käytettävä valjaiden kanssa.
- Aseta laite tasapainoon sen ollessa sammutettuna.
- Pue valjaat päälle.
