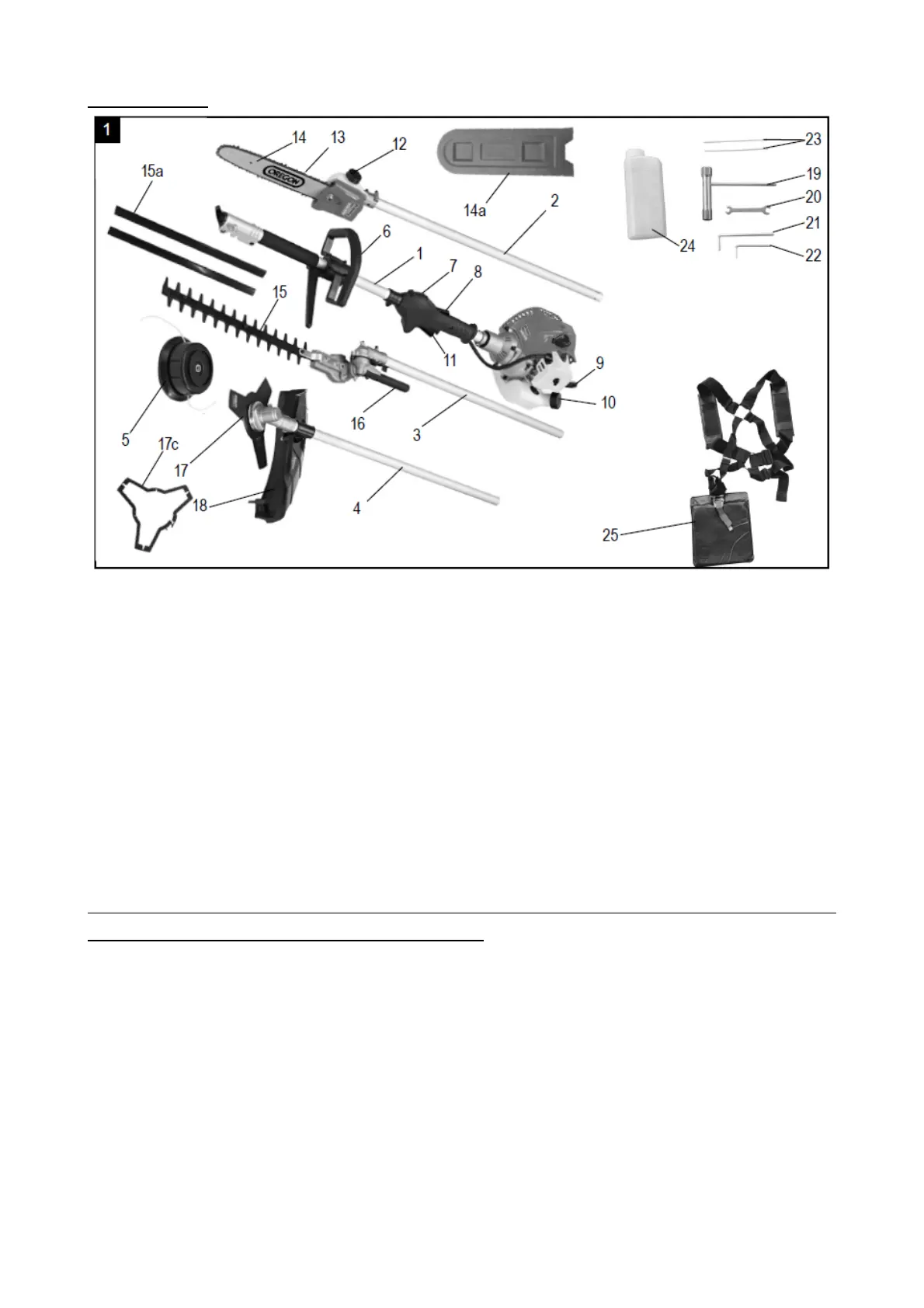

Laitteen osat
1. Moottorikäyttöyksikkö
2. Varsisaha
3. Pensastrimmeri
4. Raivaussaha
5. Ruohotrimmeri
6. Etukahva
7. Pysäytyskytkin
8. Kaasuvipu “lukko”
9. Käynnistysnaru
10. Polttoainesäiliö
11. Kaasuvipu
12. Automaattinen öljypumppu
13. Sahaketju
KÄYTTÖÖNOTTO
Kahvan asentaminen laitteeseen. Kuvat 2-3
- Asenna etukahva kuvan 3 mukaisesti.
- Huolehdi siitä, että tappi tulee reikään. Kiristä ruuvit ensin vain löysästi, jotta saat sää-
dettyä mahdollisimman mukavan työasennon. Etukahva tulee kohdistaa kuten kuvassa
3. Kiristä sitten ruuvit.
14. Moottorisahan terä
14a Laipan suoja
15. Pensastrimmerin leikkuuterä
16. Säätövipu
17. Raivaussahan leikkuuterä
17c kolmioterä
18. Suojus (raivaussaha + ruohotrimmeri)
19. Sytytystulppa-avain
20. Avopäinen kiintoavain (8 mm/10 mm)
21. Kuusiokoloavain (koko 4)
22. Kuusiokoloavain (koko 6)
23. 2 x nippuside
24. Yhdistetty öljy-/polttoainesäiliö
25. Valjaat
