Eton MINI 300.2 - Einbau und Verkabelung

13

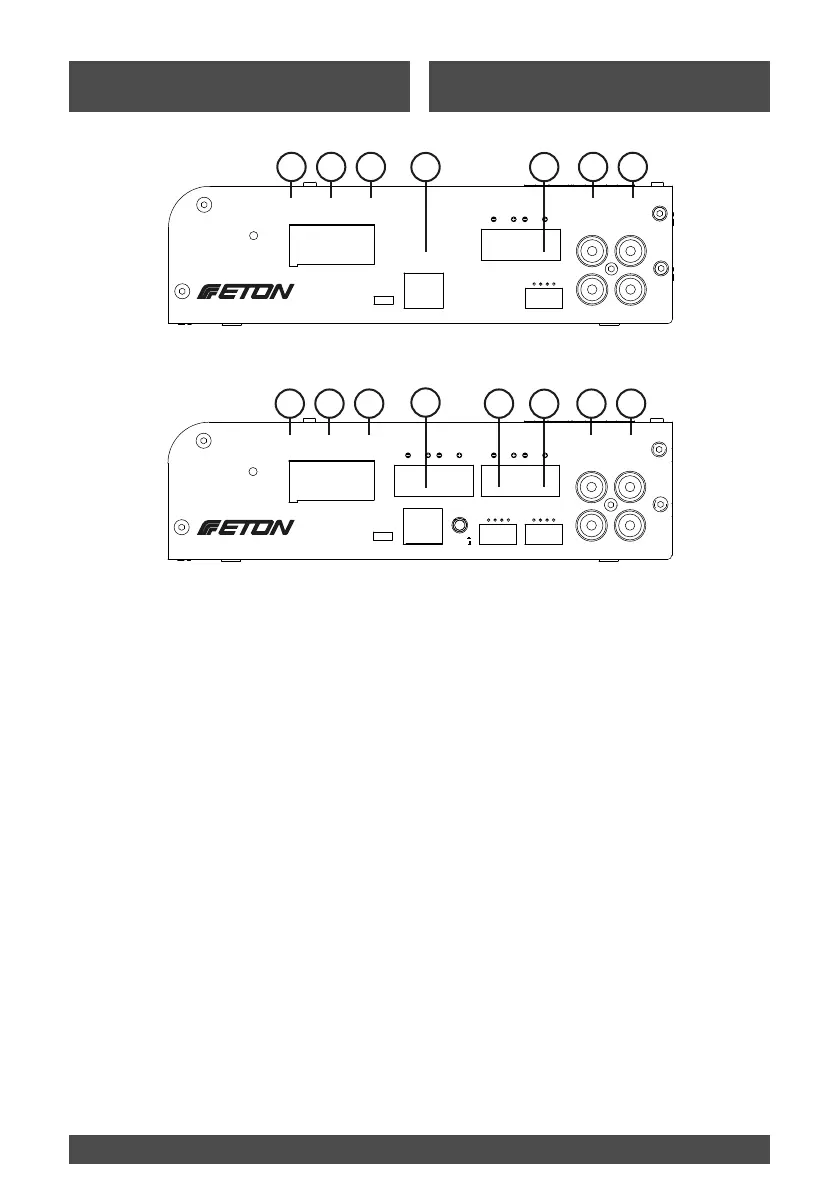

Power Input - Stromanschlüsse:
1: Negative Masse
2: Remote(+12V geschaltet)
3: Plus von Batterie(+12V)
Quellenanschlüsse:
4: RCA Eingänge Kanal 1+2
5: RCA Eingänge Kanal 3+4
6: RCA Durchgänge (nur bei 2 Kanal).
Der Durchgang bietet die Möglichkeit zu
einem weiteren Verstärker das unbeein-
flusste Signale weiter zu schleifen.
8: High Power Input Kanal 1+2
9: High Power Input Kanal 3+4,
10: Anschlussbuchse Pegelfernbedienung
Die genormten RCA-Anschlüsse
ermöglichen einfaches Anschließen des
Signalpegeleingangs. Die Eingänge sind
Massefrei um bestmögliche Störabstände
zu gewährleisten
Power input connections:
1: Negative earth
2: Remote (+12 V switched)
3: Plus from battery (+12V)
Source connections:
4: RCA inputs, channel 1+2
5: RCA inputs, channel 3+4
6: RCA pass-throughs (only on 2-channel
units). The pass-through allows pure,
unaltered signals to be routed to another
amplifier.
8: High power input, channel 1+2
9: High power input, channel 3+4
10: Input remote level control
The standardised RCA connections allow
simple connection of the input signal. The
inputs are floating (not earthed) as a way
of guaranteeing the best possible signal-
to-noise ratio
VERKABELUNG
WIRING
6
5
4
4
9
810
10
8
2 KANAL
4 KANAL
PWR
PRT
REMOTE
OUT CH 1
OUTMINI 300.2 | CLASS-D POWER AMPLIFIER CH 2
AUTO
SENSE
OFF
SIG
POWER
DC
SPEAKER OUTPUT
B+
REM GND
CH 2
CH 1
HI-LEVEL IN
CH 2
CH 1
PWR
PRT
REMOTE
CH 1
CH 2
CH 3
MINI 1 CH 4
50.4 | CLASS-D POWER AMPLIFIER
AUTO
SENSE
OFF
SIG
POWER
DC
SPEAKER OUTPUT
B+
REM GND
CH 2
CH 1
SPEAKER OUTPUT
CH 4
CH 3
HI-LEVEL INHI-LEVEL IN
CH 2
CH 1CH 4 CH 3
INPUT
SELECT
CH
1| 2
C
H
3
|
4
1
1
2
2
3
3
