Eton PA 800.4 User Manual

19
Konfigurationsbeispiele / Configuration Examples
PA 800.4
4 Kanal Betrieb
Nehmen Sie die Anschlüsse wie in der Abbildung gezeigt vor.
Filterauswahl Vollverstärker
Bringen Sie die Schalter der HP und LP Filter (17,20 und 23,26) in die Position "OFF"
Bringen Sie die Schalter (10,15 ) in die Position "L+R"
Bringen Sie den Schalter (16 ) in die Position "F+R"
4 Channel Operation

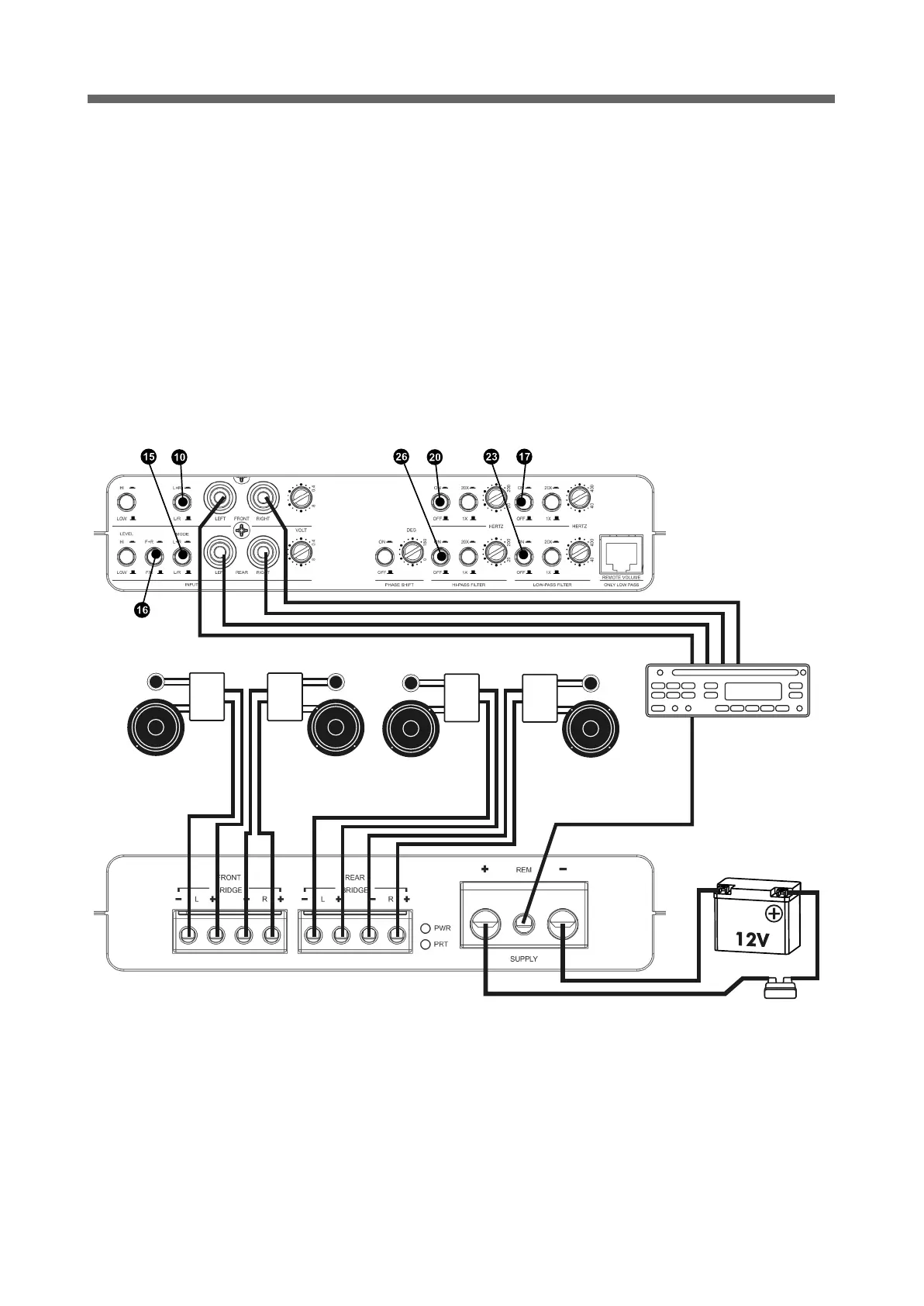

Place the connections as shown in the diagram.
Filter Selection Full Range Amplifier
Place the switches of HP and LP filters (17,20 and 23,26) in "OFF" position.
Place the switches (10,15 ) in position "L+R".
Place the switch (16 ) in position "F+R".
12V
geschaltet
switched
AUTORADIO
SOURCE UNIT
WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
WEICHE
CROSSOVER
Links Hinten
Left Rear
Links Vorn
Left Front
Rechts Hinten
Right rear
Rechts Vorn
Right Front
FUSE
Ihr Verstärker arbeitet jetzt als Vollbereichsverstärker. Das eingehende Signal wird verstärkt aber das
Frequenzspektrum nicht verändert.
Anschluss eines Steuergerätes mit nur 2 Vorverstärker Ausgängen
Wählen Sie mit dem Schalter (16) den entsprechenden Signaleingang aus. Front oder Rear. Es werden nun
alle 4 Kanäle betrieben.
Your amplifier will now operate in full range mode. The incoming signal is amplified, but the frequency range
remains unchanged.
Connection of a Control Device with only 2 Pre-Amplifier Exits
Select the corresponding signal entry with switch (16). Front or rear. All 4 channels are now in operation.
