8
Anschlussbeschreibung
Eingang
Der Verstärker verfügt über einen bzw. zwei Cinch Stereoeingänge. (6;7 und 11,12). An diese Anschlüsse
geben Sie das Vorverstärker Signal Ihres Autoradios oder DVD Spielers etc..
Die Empfindlichkeitsregler(9 und 14) dienen dazu dieses Eingangssignal an den Verstärker anzupassen.
Filter
Der Verstärker verfügt über HP und LP Filter. Mit diesen Filtern können Sie die Signalverarbeitung im
Verstärker entsprechend einstellen.(18;24 und 21; 27). Bei abgeschalteten Filtern wird das Eingangssignal
linear verstärkt.(17;23 und 20;26)
Subsonic Filter (nur PA 1600.2 / PA 560.2)
Ein Subsonic Filter arbeitet wie eine Weiche, aber bei sehr niederen Frequenzen. Er sondert Signale aus, die so
nieder sind daß der Lautsprecher sie nicht wiedergeben kann. Sie sehen Bewegung des Kegels, hören aber
nichts. Das kann, besonders bei hoher Lautstärke, schädlich für den Tieftöner sein. Wenn Sie Subwoofer-
gehäuse verwenden sollten Sie den Subsonic Filter regeln, um die besonders niederen Frequenzen zu
begrenzen.
Lautsprecher
Die Lautsprecher des Systems werden an die Klemmen + und - der Leistungsausgänge (33;34)
angeschlossen.

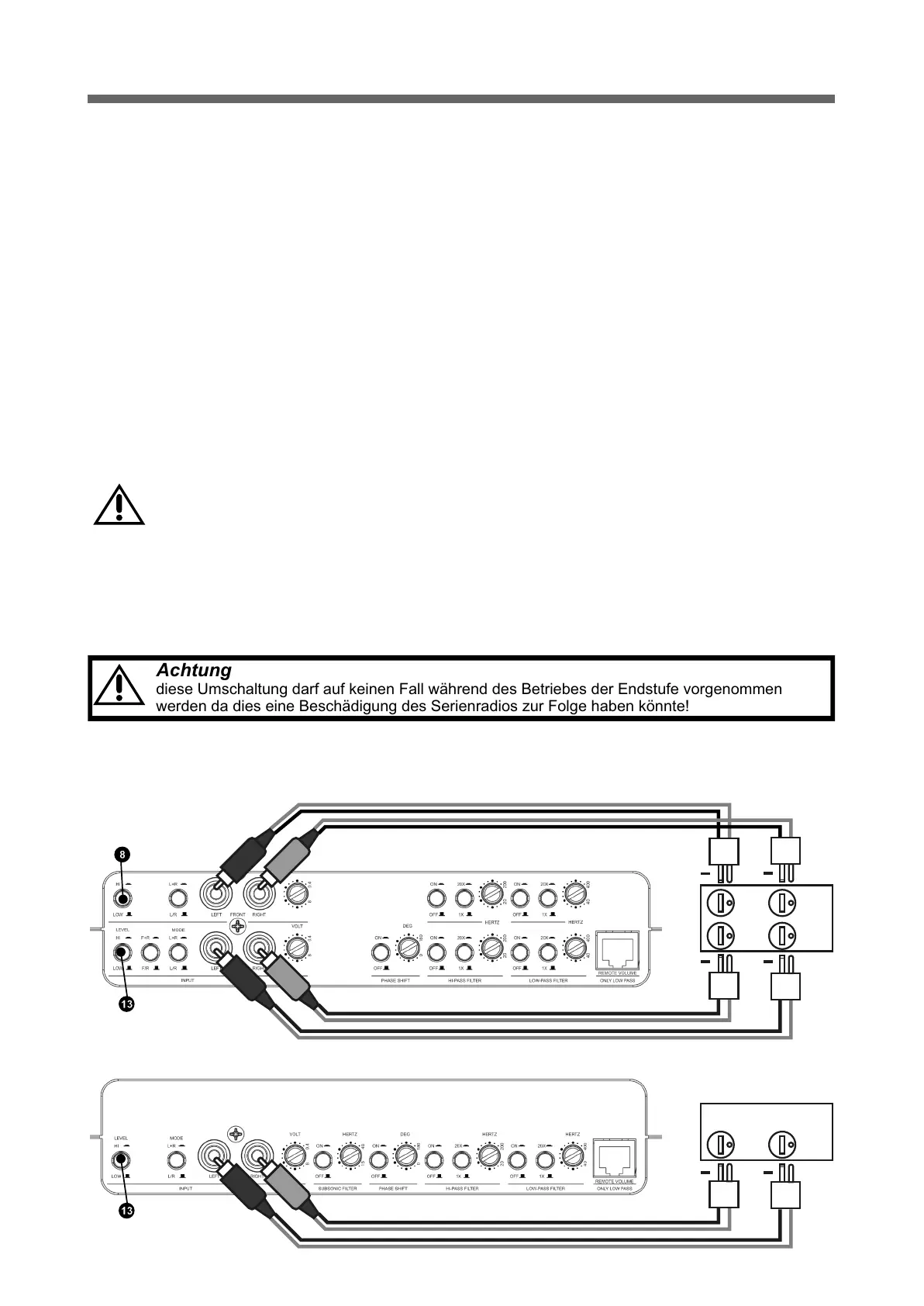

Hochpegeleingang und “Auto Sense on”
Der Verstärker verfügt über einen bzw. zwei Cinch Stereoeingänge. (6;7 und 11;12). An diese Anschlüsse
können auch die Lautsprecherausgänge des Radios direkt angeschlossen werden. In diesem Fall müssen
die Lautsprecherleitungen mit Cinchsteckern versehen werden wie im unteren Bild gezeigt. Schließen Sie
immer die Minusleitung der Lautsprecherleitung an die Abschirmung(Ummantelung) des Cinchsteckers und
die Plusleitung auf den Innenpol des Cinchsteckers. Schalten Sie den Levelumschalter (8;13) auf "Hi".
Die Endstufe verfügt über über eine automatische Einschaltung. Im “High In” Betrieb kann auf die
Remoteleitung (1)bei den meisten Serienradios verzichtet werden. Der Verstärker schaltet automatisch ein,
wenn ein Eingangssignal anliegt.
Diese Schaltung macht es sehr einfach Ihren Verstärker mit dem Serienradio zu betreiben.
Achtung
Die Polung der Lautsprecher beachten. Siehe dazu die Polungsangaben am Terminal.
Achtung
diese Umschaltung darf auf keinen Fall während des Betriebes der Endstufe vorgenommen
werden da dies eine Beschädigung des Serienradios zur Folge haben könnte!
LAUTSPRECHERAUSGANG
AUTORADIO
PA 800.4 (4-Kanal)
PA 1600.2 / PA 560.2 (2-Kanal)
Vorn
Links
Hinten
Links
Links
Vorn
Rechts
Hinten
Rechts
Rechts
+
+
+
+
+
+
