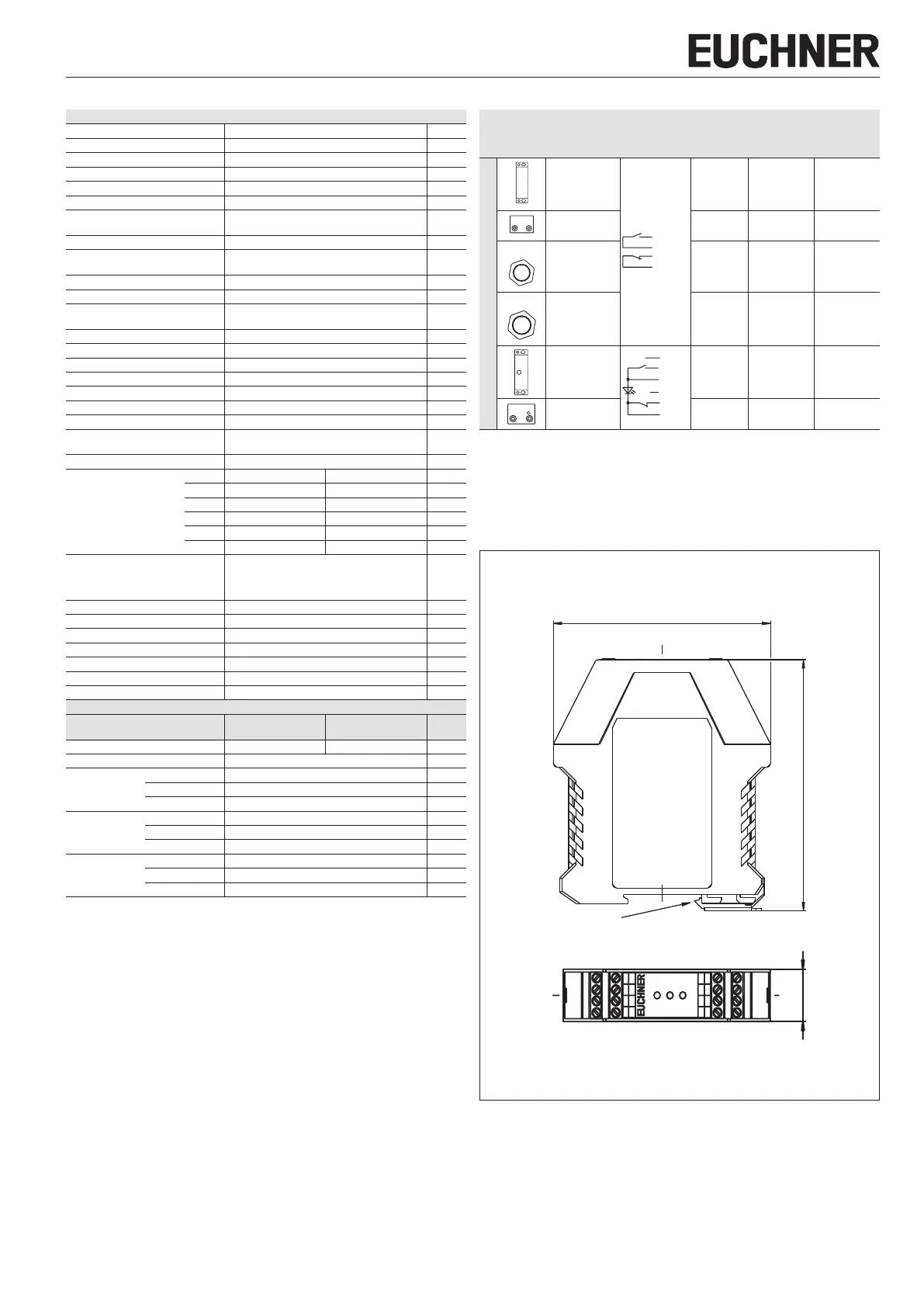

Mode d’emploi
Analyseur CMS-E-ER
Caractéristiques techniques
Paramètre Valeur Unité
Matériau du boîtier Polyamide PA 6.6
Dimensions 114 x 99 x 22,5 mm
Masse 0,22 kg
Température ambiante 0 … +55 °C
Température de stockage -25 … +70 °C
Indice de protection Bornes IP20 / boîtier IP40
Degré de pollution
(externe, selon EN60947-1)
2
Montage Rail normalisé 35mm selon DINEN60715 TH35
Nombre de têtes de lecture 1 … 30 têtes de lecture avec contacts Reed,
1 … 10 têtes de lecture avec capteurs à effet Hall
Type de raccordement Bornes de raccordement
Tension de service U
B
24 ±10 % V AC/DC
Fusible interne
(tension de service U
B
)
750 (fusible PTC réarmable) mA
Contacts de sécurité 2 contacts F
Contact auxiliaire 1 contact O
Tension de commutation U
max.
240 V AC
Consommation avec DC 24V 10 … 110 mA
Pouvoir de coupure I
max.
à 24V 3 A
Pouvoir de coupure I
min.
à 24V 10 mA
Pouvoir de coupure P
max.
720 VA
Protection externe contre les cc
(circuit de sécurité) selon EN60269-1
4 A gG
Pouvoir de coupure I
max.
avec DC 24 V 1,5 A
Catégorie d’emploi I
e
1)
U
e
1)
selon EN60947-5-1 AC-1 3 A 230 V
AC-1 3 A 24 V
AC-15 0,9 A 240 V
AC-15 0,9 A 24 V
DC-13 1,5 A 24 V
Charge de commutation selon UL
classe 2
Entrée: 24V AC/DC
Sortie: 30V AC
24 V DC
Tension assignée d’isolement U
i
250 V
Résistance aux vibrations selon EN60947-5-2
Manœuvres mécaniques (relais) 10
7
Conformité CEM selon EN60947-5-3
Homologation TÜV, UL
Indicateurs LED Voir dessin
Durée du risque selon EN60947-5-3 20 ms
Valeurs de abilité selon ENISO13849-1
en fonction du pouvoir de coupure à
24V DC
≤ 0,1 ≤ 1 A
Nombre de cycles/an < 166.000 < 70.000
Durée d’utilisation 20 ans
Catégorie
1 tête de lecture 4
>1 tête de lecture 3
Performance Level (PL)
1 tête de lecture e
>1 tête de lecture d
2)
PFH
D
1 tête de lecture 2,5 x 10
--8
>1 tête de lecture 1,0 x 10
-7
2)
1) I
e
= courant assigné max. par contact, U
e
= tension de commutation
2) La valeur s’applique pour un câblage protégé.
Pour un câblage non protégé et si plus d’une porte doit être fréquemment ouverte ou
pour un câblage non protégé et si plus de 5portes sont montées en série, on a:
Performance Level = PLc, PFH
D
= 1,1
-6
.
Voir à ce sujet la norme ENISO14119:2014, paragraphe8.6 ainsi que ISOTR24119.
L’évaluation du degré de couverture du diagnostic selon ISOTR24119 doit au moins donner la
valeur
low
pour atteindre PLd.
Possibilités de combinaison pour l’analyseur CMS-E-ER
Modèle Tête de lecture
Connexions
non activées
3)
Actionneur
Distance de
connexion
assurée s
ao
[mm]
4)
Distance de
déconnexion
assurée s
ar
[mm]
Analyseur CMS-E-ER
CMS-R-AXH/-SC
5)
WH
BU (GN)
CMS-M-AC 6 31
CMS-R-BXI/-SC CMS-M-BD 3 12
M25
CMS-R-CXC/-SC CMS-M-CA 6 14
M30
CMS-R-EXM/-SC CMS-M-EF 6 17
CMS-RH-AYA-…L
PK
WH
BK
GY NC
CMS-MH-AA 10 20
CMS-RH-BYB-…L CMS-MH-BB 6 13
3) Ancienne couleur du conducteur indiquée entre parenthèses.
4) Aucun matériau ferromagnétique ne doit être placé à proximité de la tête de lecture ou de l’actionneur.
Toutes les indications sont définies pour une direction d’attaque frontale et un désaxage m=0.
5) La distance de connexion minimale S
omin
entre la tête de lecture et l’actionneur est de 1mm. Si la
distance est inférieure à cette valeur, l’analyseur risque de passer en mode Erreur.
Figure 1: Dimensions de l’analyseur CMS-E-ER
114
22,5
K2
K1
Power
Safety Switch CMS
14
32
Y1
Y2
Y3
23
13
31
A2
24
H12
H74
H73
H22
H11
A1
Pour rail normalisé de 35mm selon DINEN60715 TH35
