Manual de instrucciones
Unidad de evaluación CMS-E-ER
Datos técnicos
Parámetro Valor Unidad
Material de la carcasa Poliamida PA6.6
Dimensiones 114 x 99 x 22,5 mm
Peso 0,22 kg
Temperatura ambiental 0 … +55 °C
Temperatura de almacenamiento -25 … +70 °C
Grado de protección Bornes IP20 / Carcasa IP40
Grado de contaminación
(externa, según EN60947-1)
2
Montaje Raíl de montaje de 35mm según
DINEN60715TH35
Número de cabezas de lectura 1 … 30 cabezas de lectura con contactos reed,
1 … 10 cabezas de lectura con sensores Hall
Tipo de conexión Bornes de conexión
Tensión de servicio U
B
24 ±10% V CA/CC
Fusibles internos
(tensión de servicio U
B
)
750 (fusible de reposición PTC) mA
Contactos de seguridad 2 contactos NO
Contacto auxiliar 1 contacto NC
Voltaje de conmutación U
máx.
240 V CA
Consumo de corriente a 24 V CC 10 … 110 mA
Corriente de activación I
máx.
a 24V 3 A
Corriente de activación I
mín.
a 24V 10 mA
Potencia de conmutación P
máx.
720 VA
Fusible de contacto externo
(circuito de seguridad) según
EN60269-1
4 A gG
Corriente de activación I
máx.
a 24VCC 1,5 A
Categoría de uso I
e
1)
U
e
1)
según EN60947-5-1 CA-1 3 A 230 V
CA-1 3 A 24 V
CA-15 0,9 A 240 V
CA-15 0,9 A 24 V
CC-13 1,5 A 24 V
Carga de activación según UL clase 2
Entrada: 24 V CA/CC
Salida: 30 V CA
24V CC
Tensión de aislamiento de referencia U
i
250 V
Resistencia a la vibración Según EN60947-5-2
Maniobras mecánicas de relé 10
7
Conformidad con CEM Según EN60947-5-3
Homologación TÜV, UL
Indicadores LED Véase plano
Tiempo de riesgo según EN60947-5-3 20 ms
Valores de abilidad según ENISO13849-1
en función de la corriente de activación
con 24VCC
≤ 0,1 ≤ 1 A
Número de ciclos de conmutación
por año
< 166.000 < 70.000
Tiempo de servicio 20 Años
Categoría
1 cabeza de
lectura
4
>1 cabeza de
lectura
3
Nivel de prestaciones (PL)
1 cabeza de
lectura
e
>1 cabeza de
lectura
d
2)
PFH
D
1 cabeza de
lectura
2,5x10
--8
>1cabeza de
lectura
1,0 x 10
-7 2)
1) I
e
= corriente de activación máx. por contacto, U
e
= voltaje de conmutación
2) Valor válido en caso de tendido de cables protegido.
En caso de tendido no protegido y si es necesario abrir más de una puerta con frecuencia, o
en caso de tendido no protegido y si hay conectadas más de 5puertas en serie, se aplica lo siguiente:
Nivel de prestaciones = PLc, PFH
D
= 1,1
-6
.
Consulte a este respecto ENISO14119:2014, apartado8.6, así como ISOTR24119.
La evaluación de la cobertura del diagnóstico según ISOTR24119 debe dar como mínimo el valor
low para alcanzar el PLd.
Posibilidades de combinación de la unidad de
evaluación CMS-E-ER
Diseño
Cabeza de
lectura
Esquema sin
activar
3)
Actuador
Distancia de
activación
segura s
ao
[mm]
4)
Distancia de
desactivación
segura s
ar
[mm]
Unidad de evaluación CMS-E-ER
CMS-R-AXH/-SC
5)
BN
WH
BK (YE)
BU (GN)
1
2
4
3
CMS-M-AC 6 31
CMS-R-BXI/-SC CMS-M-BD 3 12
M25
CMS-R-CXC/-SC CMS-M-CA 6 14
M30
CMS-R-EXM/-SC CMS-M-EF 6 17
CMS-RH-AYA-…L
BN +
PK
WH
BK
BU -
GY NC
CMS-MH-AA 10 20
CMS-RH-BYB-…L CMS-MH-BB 6 13
3) Color anterior del conductor entre paréntesis.
4) No debe haber ningún material ferromagnético cerca de la cabeza de lectura o el actuador.
Todos los datos son válidos para una dirección de ataque frontal y una holgura central de m = 0.
5) La distancia de activación mínima S
omín.
entre la cabeza de lectura y el actuador es de 1mm. Si no
se alcanza esta distancia, la unidad de evaluación puede pasar al estado de error.

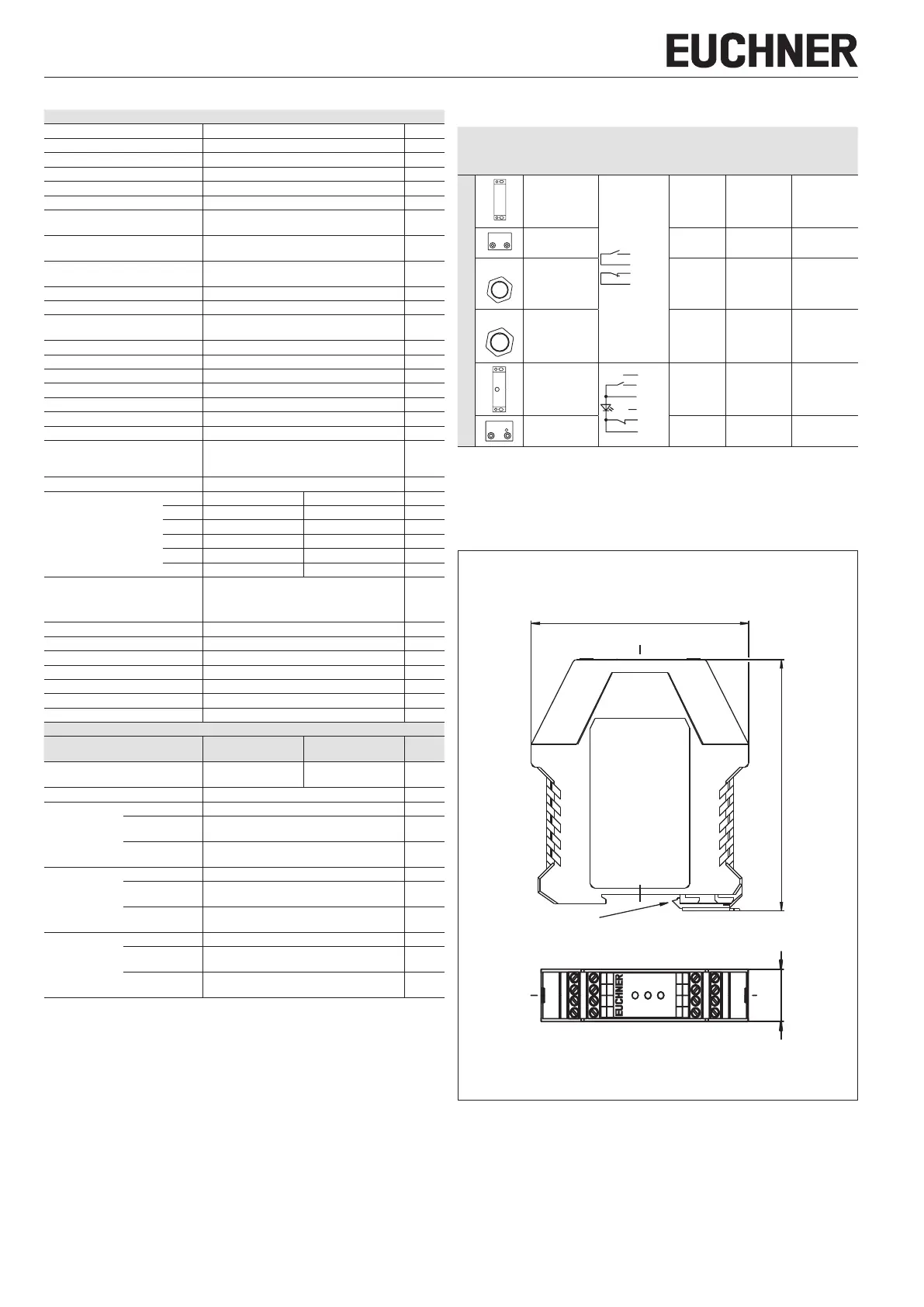

Figura 1: Plano de dimensiones de unidad de la evaluación CMS-E-ER
99
114
22,5
K2
K1
Power
Safety Switch CMS
14
32
Y1
Y2
Y3
23
13
31
A2
24
H12
H74
H73
H22
H11
A1
Adaptado a raíl de montaje DIN de 35mm según DINEN60715TH35
