Manual de instrucciones
Unidad de evaluación CMS-E-ER
20
Sujeto a modificaciones técnicas sin previo aviso. Todo error tipográfico, omisión o modificación nos exime de cualquier responsabilidad. © EUCHNER GmbH + Co. KG 2.102.344-11-10/20 (traducción del manual de instrucciones original)
Esquema de conexiones para >2 a 30cabezas de lectura CMS-R-…
BN WH BU BK
Read Head 1
BN WH BU BK
Read Head 2
BN WH BU BK
Read Head 3
BN WH BU BK
Read Head n
H12H73H11 H74H22
2...30 Leseköpfe / 2...30 Read Heads
Esquema de conexiones para >2 a 10cabezas de lectura CMS-RH-…
gn
BKBU
-
PK WHBN
+
GY
NC
Lesekopf 1/
Read Head 1
H12H73H11 H74H22
2...10 Leseköpfe / 2...10 Read Heads
gn
BKBU
-
PK WHBN
+
GY
NC
Lesekopf 2/
Read Head 2
gn
BKBU
-
PK WHBN
+
GY
NC
Lesekopf n/
Read Head n
...
...

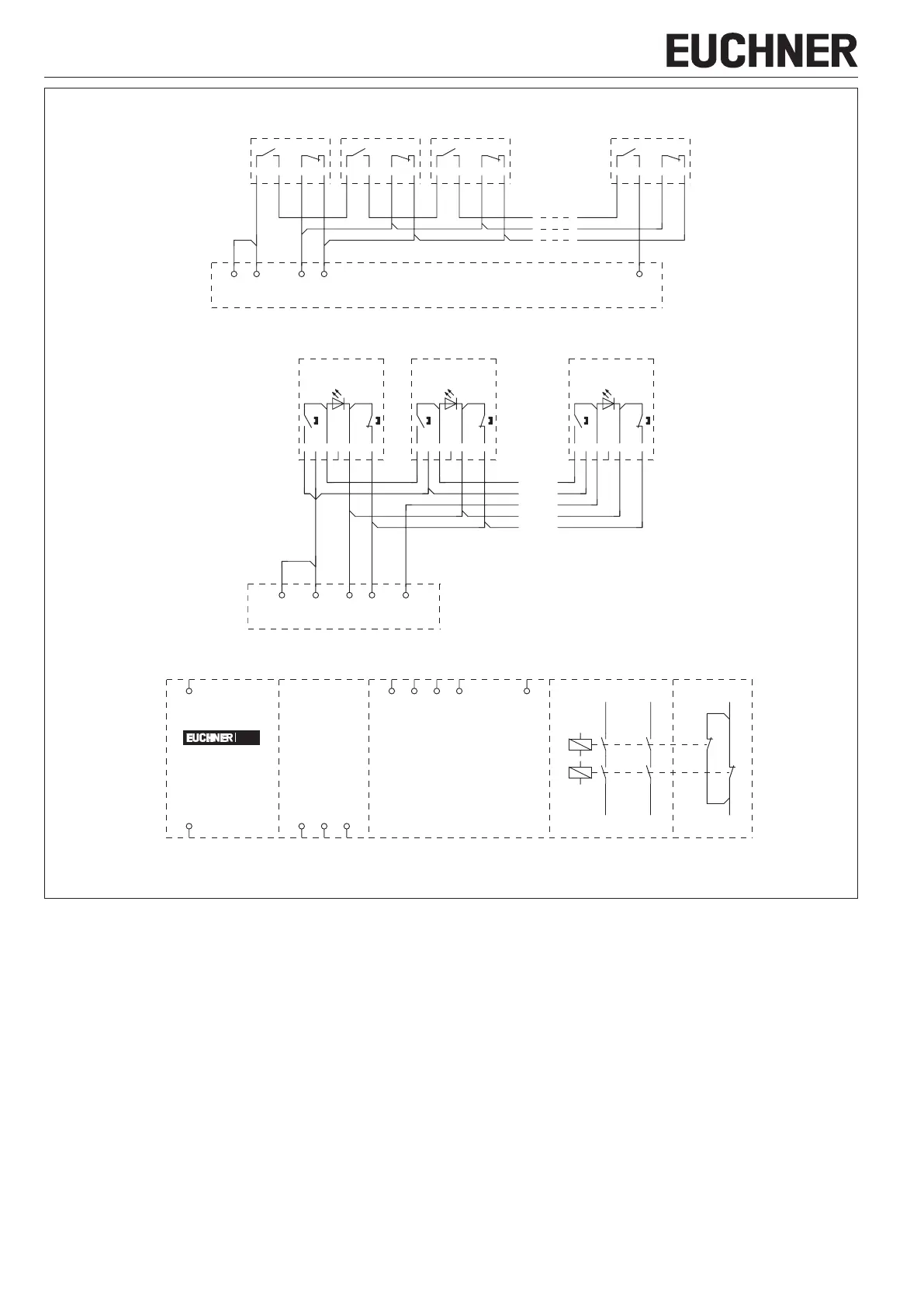

Esquema de conexiones CMS-E-ER
Leseköpfe/
Read Heads
Y2 Y3
13
14
Rückführkreis/
Feedback Loop
23
24
Sicherheits-
Kontakte
Hilfs-
kontakte
31
32
H12 H73H11
A2
A1 H74 H22
Y1
CMS
Para todas las representaciones se aplica lo siguiente:
f unidad de evaluación sin tensión
f actuador fuera de la zona de reacción
Figura 3: Esquema de conexiones CMS-E-ER, parte2
