2
Betriebsanleitung
Sicherheitsschalter STA…
Manuelles Entsperren
In einigen Situationen ist es erforderlich, die Zuhaltung
manuell zu entsperren (z.B. bei Störungen oder im
Notfall). Nach dem Entsperren sollte eine Funktions‑
prüfung durchgeführt werden.
Weitere Informationen finden Sie in der Norm
ENISO14119:2013, Abschn. 5.7.5.1. Das Gerät
kann folgende Entsperrfunktionen besitzen:
Hilfsentriegelung
Bei Funktionsstörungen kann mit der Hilfsentriegelung
die Zuhaltung, unabhängig vom Zustand des Magnets,
entsperrt werden.
Beim Betätigen der Hilfsentriegelung werden die
Kontakte geöffnet. Mit diesen Kontakten muss
ein Stoppbefehl erzeugt werden.
Hilfsentriegelung betätigen
1. Sicherungsschraube herausdrehen.
2. Hilfsentriegelung mit Schraubendreher in Pfeil‑
richtung auf drehen.
¨ Die Zuhaltung ist entsperrt
Wichtig!
f Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
f Zur Sicherung gegen Manipulation muss die Hilfs‑
entriegelung vor Inbetriebnahme des Schalters
versiegelt werden (z.B. durch Sicherungslack).
f Die Sicherungsschraube muss nach der Montage
und nach jedem Gebrauch der Hilfsentriegelung
wieder eingeschraubt und versiegelt werden
(z.B. durch Sicherungslack). Anzugsdrehmoment
0,5Nm.
Fluchtentriegelung
Ermöglicht das Öffnen einer zugehaltenen Schutz‑
einrichtung ohne Hilfsmittel aus dem Gefahrenbereich.
Wichtig!
f Die Fluchtentriegelung muss aus dem Inneren des
geschützten Bereichs ohne Hilfsmittel von Hand
betätigt werden können.
f Die Fluchtentriegelung darf von außen nicht
erreichbar sein.
f Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
f Die Fluchtentriegelung erfüllt die Anforderungen
der Kategorie B nach ENISO13849‑1.
Beim Betätigen der Fluchtentriegelung werden die
Kontakte geöffnet. Mit diesen Kontakten muss
ein Stoppbefehl erzeugt werden.
Notentsperrung
Ermöglicht das Öffnen einer zugehaltenen Schutz‑
einrichtung ohne Hilfsmittel von außerhalb des
Gefahrenbereichs.
Wichtig!
f Die Notentsperrung muss außerhalb des ge‑
schützten Bereichs ohne Hilfsmittel von Hand
betätigt werden können.
f Die Notentsperrung muss eine Kennzeichnung
besitzen, dass sie nur im Notfall betätigt werden
darf.
f Beim manuellen Entsperren darf der Betätiger
nicht unter Zugspannung stehen.
f Die Entsperrfunktion erfüllt alle weiteren Anforde‑
rungen aus der ENISO14119.
f Die Notentsperrung erfüllt die Anforderungen der
Kategorie B nach ENISO13849‑1.
Beim Betätigen der Notentsperrung werden die
Kontakte geöffnet. Mit diesen Kontakten muss
ein Stoppbefehl erzeugt werden.
Montage
HINWEIS
Geräteschäden durch falschen Anbau und ungeeig‑
nete Umgebungsbedingungen
f Sicherheitsschalter und Betätiger dürfen nicht als
Anschlag verwendet werden.
f Beachten Sie ENISO14119:2013, Abschnitte 5.2
und 5.3, zur Befestigung des Sicherheitsschalters
und des Betätigers.
f Beachten Sie ENISO14119:2013, Abschnitt 7,
zur Verringerung von Umgehungsmöglichkeiten
einer Verriegelungseinrichtung.
f Schützen Sie den Schalterkopf vor Beschädigung
sowie vor eindringenden Fremdkörpern wie Spä‑
nen, Sand, Strahlmitteln usw.
f Die angegebene IP‑Schutzart gilt nur, bei korrekt
angezogenen Gehäuseschrauben, Leitungsein‑
führungen und Steckverbindern. Anzugsdrehmo‑
mente beachten.
f Die Sicherungsschraube der Hilfsentriegelung
muss vor Inbetriebnahme versiegelt werden. (z.B.
durch Sicherungslack).
Umstellen der Betätigungsrichtung
A
D
B
C

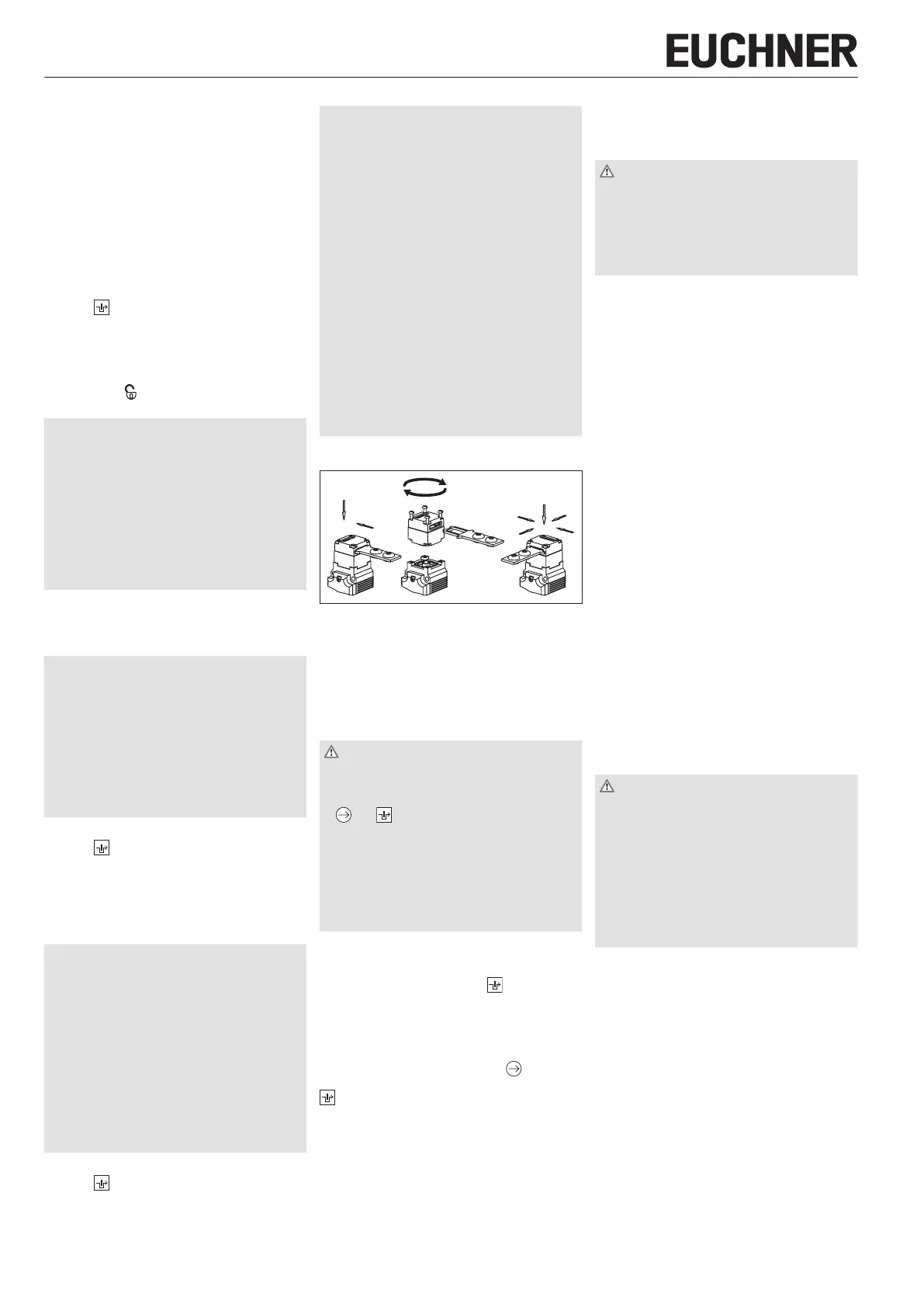

Bild 1: Umstellen der Betätigungsrichtung
1. Schrauben am Betätigungskopf lösen.
2. Gewünschte Richtung einstellen.
3. Schrauben mit 1,5Nm anziehen.
4. Nicht benutzten Betätigungsschlitz mit beilie‑
gender Schlitzabdeckung verschließen.
Elektrischer Anschluss
WARNUNG
Verlust der Sicherheitsfunktion durch falschen
Anschluss.
f Für Sicherheitsfunktionen nur sichere Kontakte
( und ) verwenden.
f Bei der Auswahl von Isolationsmaterial bzw.
Anschlusslitzen auf die erforderliche Temperatur‑
beständigkeit sowie mechanische Belastbarkeit
achten!
f Isolieren Sie die Einzeldrähte mit einer Länge
von 6
±1mm
ab, um einen sicheren Kontakt zu
gewährleisten.
Anwendung des Sicherheitsschalters als
Zuhaltung für den Personenschutz
Es muss mindestens ein Kontakt verwendet wer‑
den. Dieser signalisiert den Zustand der Zuhaltung
(Kontaktbelegung siehe Bild 3).
Anwendung des Sicherheitsschalters als
Zuhaltung für den Prozessschutz
Es muss mindestens ein Kontakt verwendet
werden. Es können auch Kontakte mit dem Symbol
verwendet werden (Kontaktbelegung siehe Bild 3).
Für Geräte mit Steckverbinder gilt:
f Auf Dichtheit des Steckverbinders achten.
Für Geräte mit Leitungseinführung gilt:
1. Gewünschte Einführöffnung mit geeignetem
Werkzeug öffnen.
2. Kabelverschraubung mit entsprechender
Schutzart montieren.
3. Anschließen und Klemmen mit 0,5Nm anziehen
(Kontaktbelegung siehe Bild 3).
4. Auf Dichtheit der Leitungseinführung achten.
5. Schalterdeckel schließen und verschrauben
(Anzugsdrehmoment 1,5Nm).
Funktionsprüfung
WARNUNG
Tödliche Verletzung durch Fehler während der
Funktionsprüfung.
f Stellen Sie vor der Funktionsprüfung sicher, dass
sich keine Personen im Gefahrenbereich befinden.
f Beachten Sie die geltenden Vorschriften zur
Unfallverhütung.
Überprüfen Sie nach der Installation und nach jedem
Fehler die korrekte Funktion des Geräts.
Gehen Sie dabei folgendermaßen vor:
Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Betätigungskopf
einführen lassen. Zur Prüfung Schutzeinrichtung mehr‑
mals schließen. Vorhandene manuelle Entriegelungen
(außer Hilfsentriegelung) müssen ebenfalls auf deren
Funktion geprüft werden.
Elektrische Funktionsprüfung
1. Betriebsspannung einschalten.
2. Alle Schutzeinrichtungen schließen und Zuhal‑
tung aktivieren.
¨ Die Maschine darf nicht selbständig anlaufen.
¨ Die Schutzeinrichtung darf sich nicht öffnen
lassen.
3. Maschinenfunktion starten.
¨ Die Zuhaltung darf sich nicht entsperren lassen,
solange die gefährliche Maschinenfunktion aktiv
ist.
4. Maschinenfunktion stoppen und Zuhaltung
entsperren.
¨ Die Schutzeinrichtung muss so lange zugehalten
bleiben, bis kein Verletzungsrisiko mehr besteht
(z.B. durch nachlaufende Bewegungen).
¨ Maschinenfunktion darf sich nicht starten lassen,
solange die Zuhaltung entsperrt ist.
Wiederholen Sie die Schritte 2 ‑ 4 für jede Schutz‑
einrichtung einzeln.
Kontrolle und Wartung
WARNUNG
Gefahr von schweren Verletzungen durch den
Verlust der Sicherheitsfunktion.
f Bei Beschädigung oder Verschleiß muss der
gesamte Schalter mit Betätiger ausgetauscht
werden. Der Austausch von Einzelteilen oder
Baugruppen ist nicht zulässig.
f Überprüfen Sie in regelmäßigen Abständen und
nach jedem Fehler die korrekte Funktion des Ge‑
räts. Hinweise zu möglichen Zeitintervallen entneh‑
men Sie der ENISO14119:2013, Abschnitt 8.2.
Um eine einwandfreie und dauerhafte Funktion zu
gewährleisten, sind folgende Kontrollen erforderlich:
f einwandfreie Schaltfunktion
f sichere Befestigung aller Bauteile
f Beschädigungen, starke Verschmutzung, Ablage‑
rungen und Verschleiß
f Dichtheit der Kabeleinführung
f gelockerte Leitungsanschlüsse bzw. Steckver‑
binder.
Info: Das Baujahr ist in der unteren, rechten Ecke des
Typschilds ersichtlich.
Haftungsausschluss und
Gewährleistung
Wenn die o. g. Bedingungen für den bestimmungsge‑
mäßen Gebrauch nicht eingehalten werden oder wenn
die Sicherheitshinweise nicht befolgt werden oder
wenn etwaige Wartungsarbeiten nicht wie gefordert
durchgeführt werden, führt dies zu einem Haftungs‑
ausschluss und dem Verlust der Gewährleistung.
