14
Vite M16 x 90
Base
sotto
Vite M8 x 50
Piastre di giunzione
Rondella 8 mm Dado M8 Anillo elástico M8
Smontare il portabici prima di utilizzare gli impianti di autolavaggio.
Il portabici non è adatto all'uso su strada sterrata.
Staccare il portabici dal gancio di traino, se non lo si utilizza.
Istruzioni d'uso

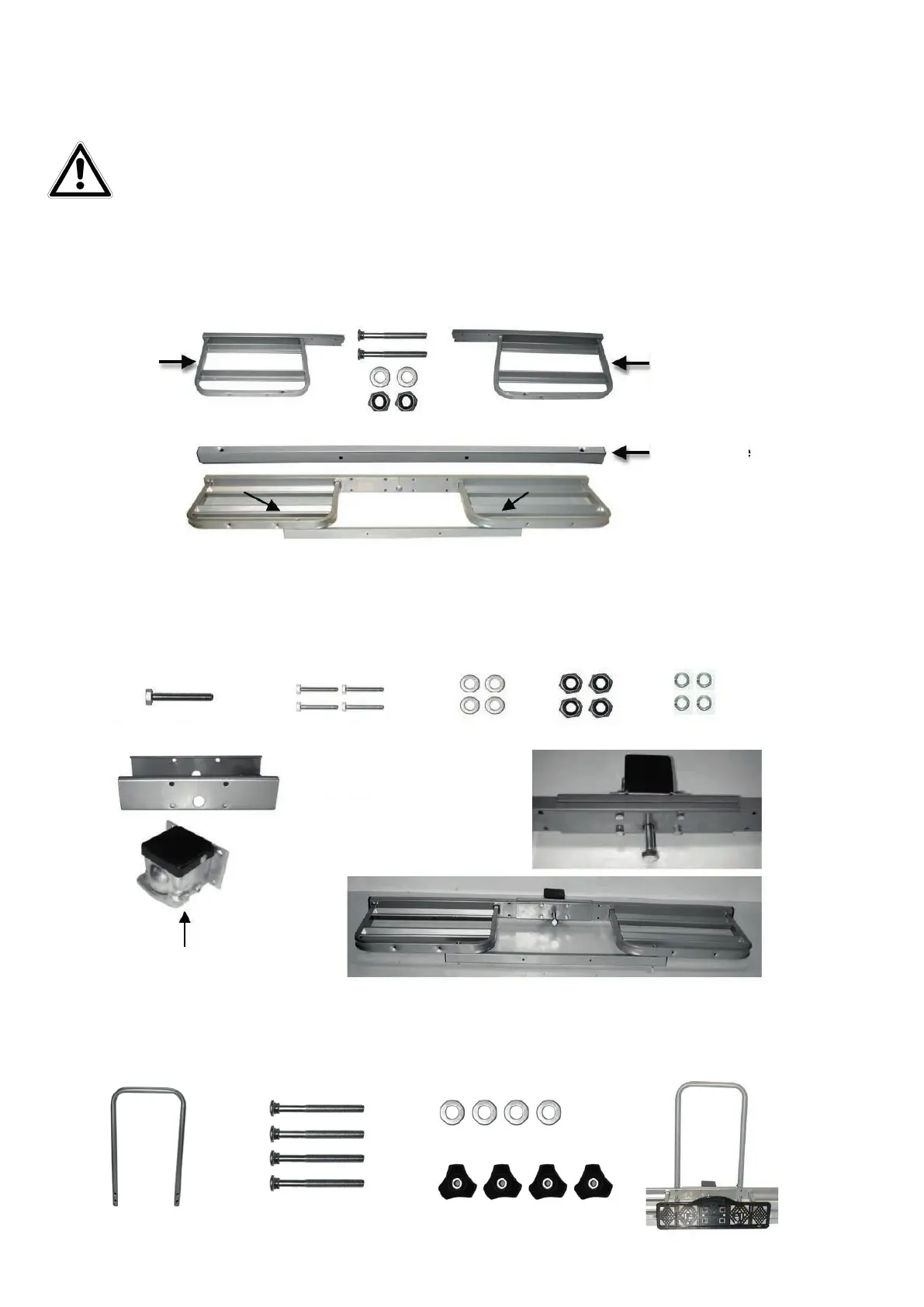

Montaggio del portabiciclette
Posare la metà destra e quella sinistra del piano di supporto su una base piana, badando che l'apertura dei binari sia rivolta verso l'alto. Fissare la
traversa al piano di supporto: inserire le viti a testa quadra M6 x 70 dall'alto attraverso il piano di supporto e la traversa, applicare le rondelle e i
dadi dal basso, ma senza serrare.
Assicurarsi che le viti per il porta-targa nella traversa siano rivolte all'esterno. Collegare le due metà del portabici alle piastre di collegamento e
alla base del portabici, assicurandosi che il grande foro centrale delle piastre di collegamento coincida con il foro del piano di supporto. Inlare
quattro viti esagonali M8 x 50 e relative rondelle, dall'interno, attraverso le piastre di collegamento e i tubi quadri del piano di supporto. Applicare
dall'esterno la base di supporto, badando che l'attacco per il gancio di traino si trovi in basso e ssare con rondelle elastiche e dadi. Ora, inserire la
vite M16 x 1,5 x 90 per circa un centimetro nella base di supporto.
Quando il portabiciclette è a bordo si deve sempre portare nel veicolo la relativa omologazione.
Non eettuare corse a vuoto con il portabiciclette. Sistemarlo nel bagagliaio del proprio veicolo. In questo modo si
evita un maggiore consumo di carburante e si salvaguarda il portabiciclette.
Il conducente è responsabile per la correttezza del carico e dei ssaggi.
Metà sinistra del
piano di supporto
Metà destra del
piano di supporto
Traversa del piano di supporto
Vite a testa tonda con quadro sottotesta M6 x 70, rondella 6 mm, dado M6
connessione
Regolare tutti i componenti montati nora e serrare uniformemente i collegamenti a vite.
Montare ora la staa a U. A tale scopo inlare quattro viti a testa quadra M6 x 70 dall'interno attraverso il telaio del piano di supporto, dall'esterno
applicare la staa a U sulle viti. Fissare la staa a U tramite rondelle e dadi a galletto.
Staa a U Vite a testa tonda con quadro
sottotesta M6 x 70
Dadi zigrinati M6
Rondella 6 mm
