Eurocave Compact - Reversibilidad de la Puerta

41
SP
5 - INSTALACIÓN DE SU CAVA DE PUROS

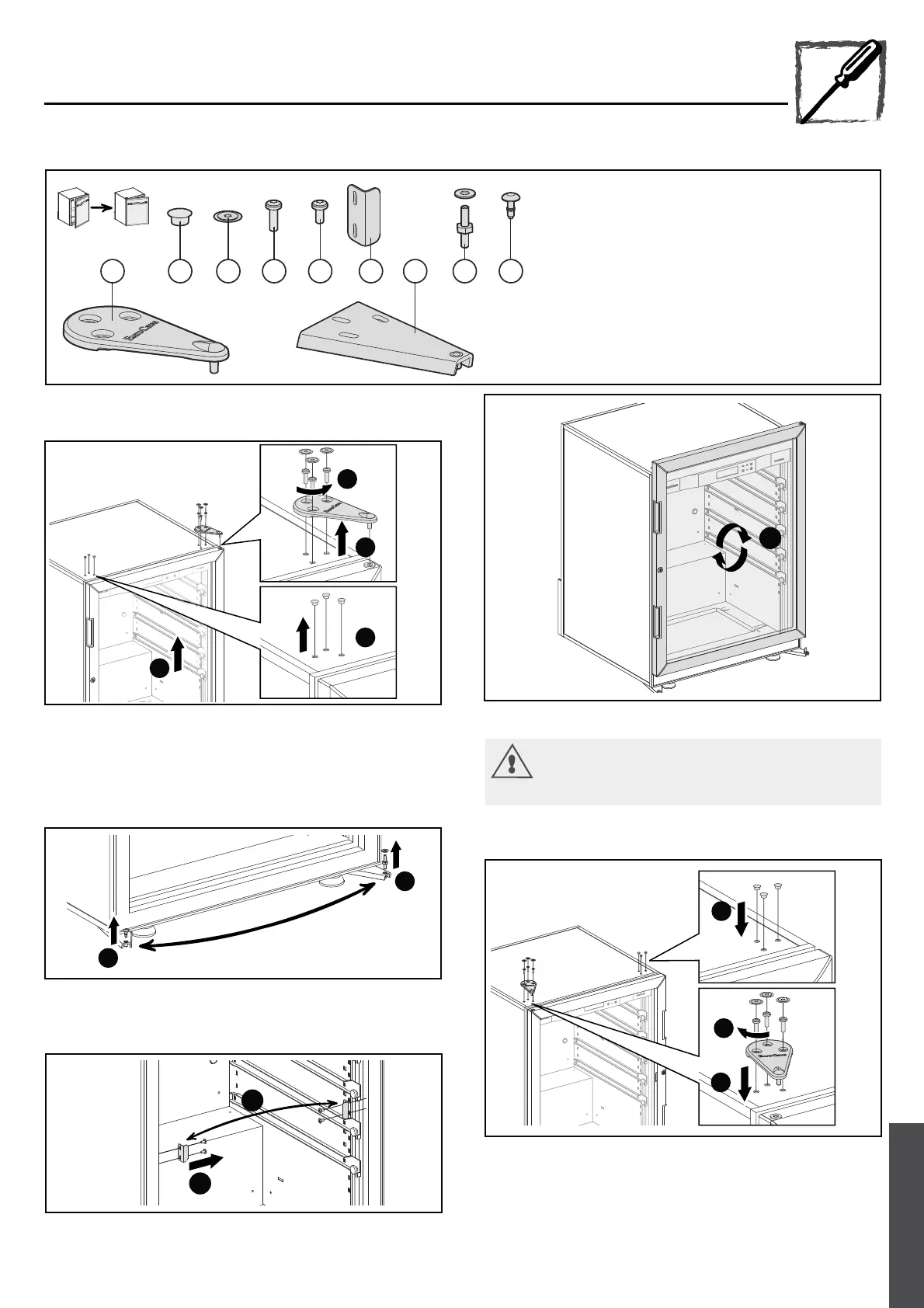

Reversibilidad de la puerta
x3 x2x3
C E
x6
DB GF H JA
1
2
4
3
De esta manera, puede cambiar el sentido de la apertura. Para ello,
proceda de la siguiente manera (ejemplo para cambiar una puerta derecha
en puerta izquierda).
5 Desenrosque el eje de la puerta.
6 Retire con cuidado los tapones, con ayuda de una cuchilla fina y montar
el eje. Volver a colocar el tapón en el lado opuesto.
6
5
9 Gire la puerta 180°.
¡Atención!: las puertas acristaladas son macizas. Tomar todas
las precauciones necesarias para no causarse lesiones o dejarlas
caer.
10 Vuelva a colocar la puerta sobre su eje.
12
11
13
9
1 Desenrosque los tres tornillos usando el desatornillador “T25”.
2 Retire la bisagra superior.
3 Retire con cuidado los tapones, con ayuda de una cuchilla fina.
4 Retire la puerta de la caja, abriéndola ligeramente y luego levantándola.
11 Instale la bisagra superior.
12 Enrosque la bisagra de tal manera que la puerta esté paralela a la caja.
Verifique que la junta se adhiera bien a la caja (cerrando la puerta),
para obtener una buena estanqueidad.
13 Instale los tapones.
7 Desenrosque los cuatro tornillos.
8 Fije la pata del lado opuesto de la caja, con ayuda de los tornillos.
8
7
A Bisagra alto
B Tapones
C Tapones
D Tornillo torx
E Tornillo torx
F Pata de cierre
G Bisagra bajo
H Eje de la puerta
J Tapón del eje de
puerta
