5 - INSTALLATION DE VOTRE CAVE A CIGARES

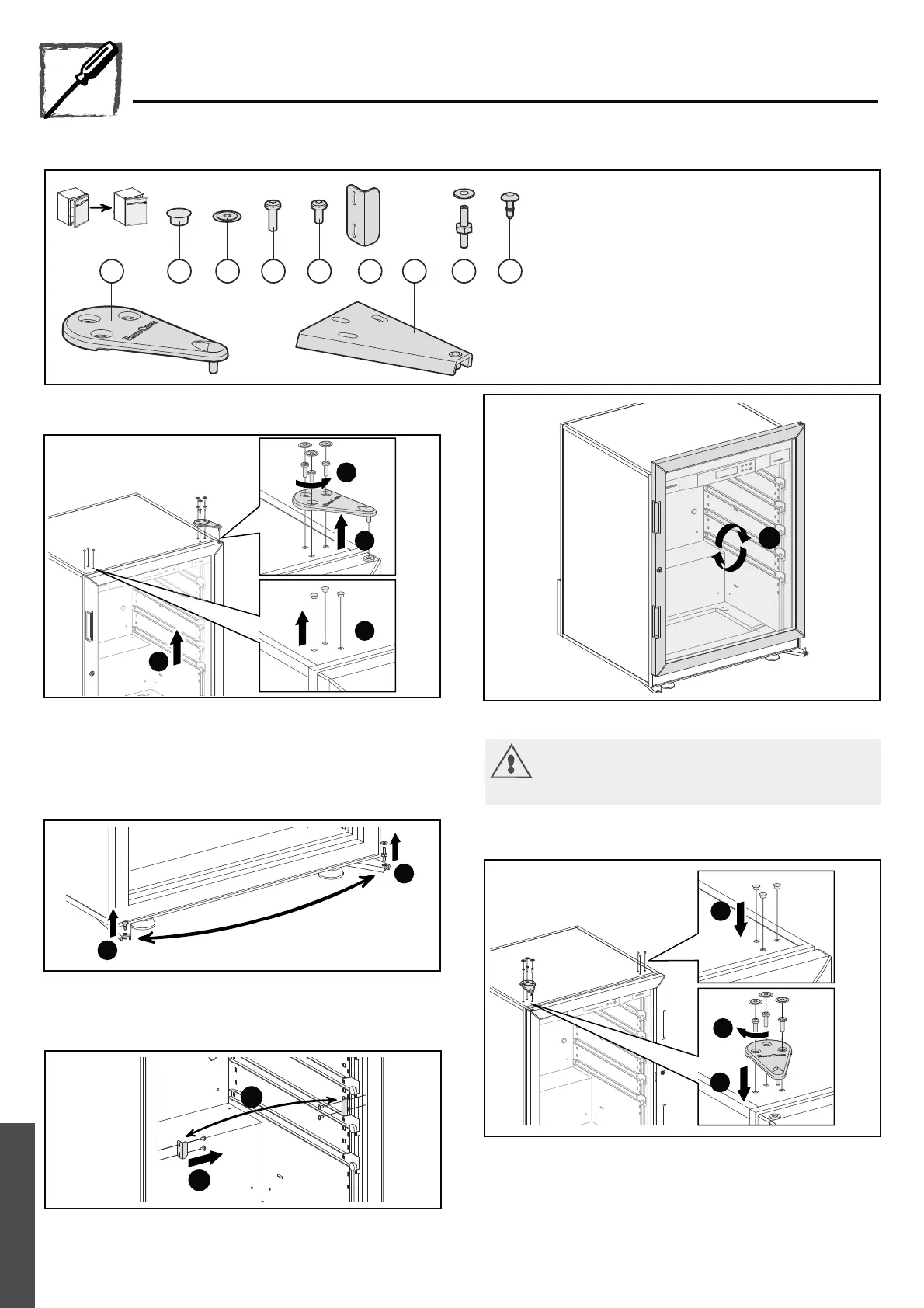

Réversibilité de la porte
x3 x2x3
C E
x6
DB GF H JA
A Charnière haute
B Bouchons
C Bouchons
D Vis torx
E Vis torx
F Patte de
fermeture
G Charnière basse
H Axe de porte
J Bouchon axe de
porte
1
2
4
3
Vous pouvez ainsi changer son sens d’ouverture. Procédez comme suit
(exemple pour changer une porte droite en porte gauche) :
5 Dévissez l'axe de porte.
6 Enlevez délicatement les bouchons à l’aide d’une lame fine et montez à
la place l'axe. Repositionnez le bouchon côté opposé.
6
5
9 Retourner la porte de 180°.
Attention : la porte en verre est très lourde. Prenez toutes
les précautions nécessaires pour ne pas vous blesser ou la faire
tomber.
10 Remettez la porte sur son axe.
12
11
13
9
1 Dévissez les trois vis à l’aide d’une clé Torx “T25”.
2 Retirez la charnière supérieure.
3 Enlevez délicatement les bouchons à l’aide d’une lame fine.
4 Otez la porte du coffre en l’ouvrant légèrement, puis en la soulevant
vers le haut.
11 Mettez en place la charnière supérieure.
12 Vissez la charnière de façon à ce que la porte soit bien parallèle au
coffre. Vérifiez que le joint adhère bien au coffre (en refermant la
porte), pour une bonne étanchéité.
13 Mettez en place les bouchons.
7 Dévissez les quatre vis.
8 Fixez la patte côté opposé du coffre à l’aide des vis.
8
7
