00065864.DOC, Version 1.0
7/20
Achtung: Am letzten Gerät muss die DMX-Leitung durch einen Abschlusswiderstand abgeschlossen
werden. Dazu wird ein 120
Widerstand in einen XLR-Stecker zwischen Signal (–) und Signal (+) eingelötet
und in den DMX-Ausgang am letzten Gerät gesteckt.
6. BEDIENUNG
Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, ist der DMX Commander
einsatzbereit.
Schnellstartanleitung

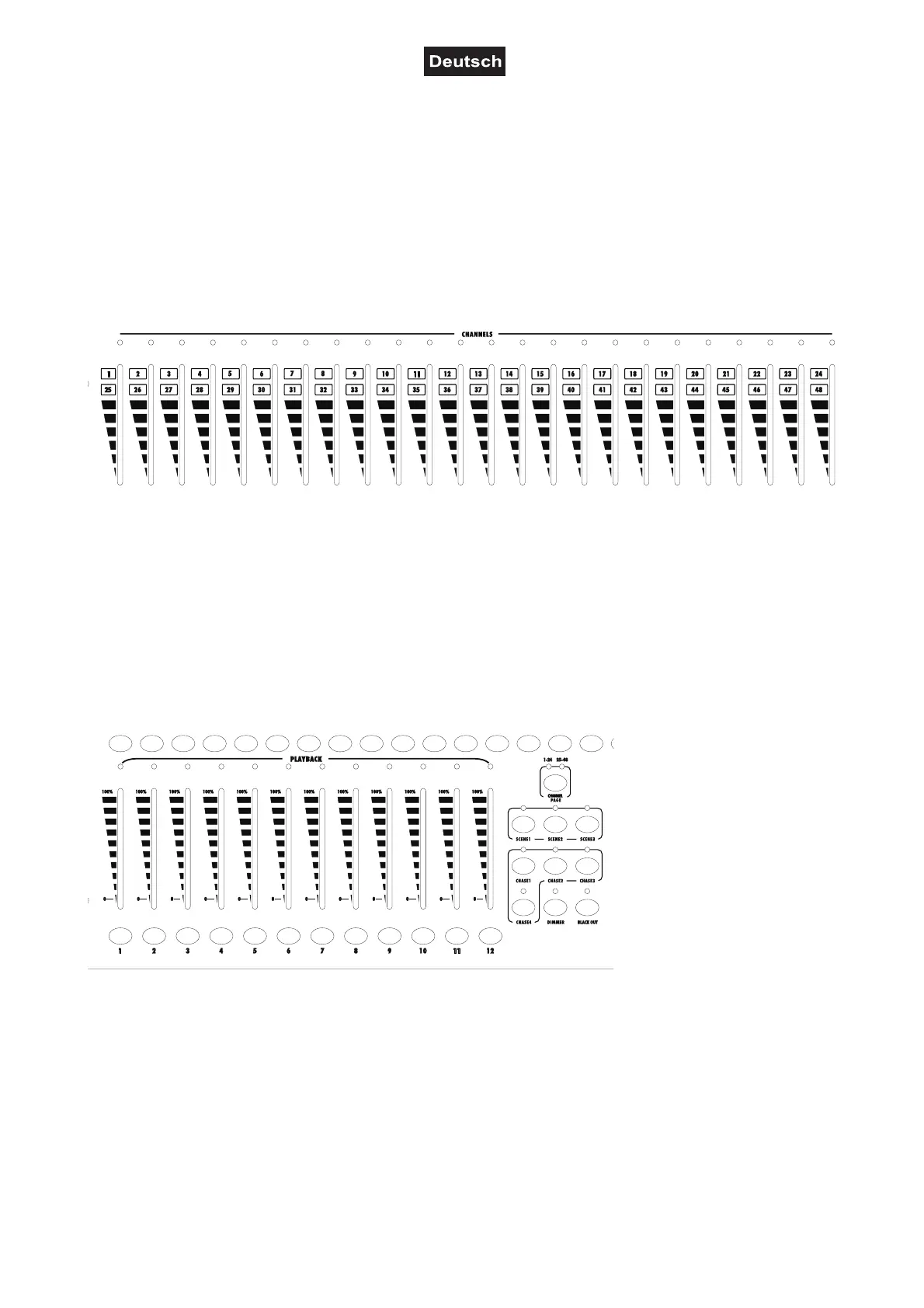

In der Channels-Sektion befinden sich 24 Kanalfader, über die Sie bis zu 48 DMX-Kanäle einstellen können.
Verfügt das angeschlossene DMX-Gerät z. B. über 5 DMX-Kanäle und lautet die DMX-Startadresse 1,
steuern Sie dieses Gerät über die Kanalfäder 1-5.
Wählen Sie die gewünschten DMX-Kanäle über die Channel Page-Taste aus. Leuchtet die 1-24 LED sind
die DMX-Kanäle 1-24 aktiv, leuchtet die 25-48 LED sind die DMX-Kanäle 25-48 aktiv.
Schieben Sie die Kanalfader auf die gewünschte Einstellung.
Schieben Sie den Master-Fader nach oben, damit die Einstellungen an die angeschlossenen DMX-Geräte
übertragen werden.
Bitte beachten Sie: Wenn der Master-Fader auf 0 steht oder die Blackout-Taste gedrückt ist reagieren die
angeschlossenen DMX-Geräte NICHT!
In der Playback-Sektion befinden sich 12 Playback-Fader, über die Sie bis zu 36 Szenen aufrufen können.
Bitte beachten Sie: Der Controller verfügt im Lieferzustand über keine vorprogrammierte Szenen/Chaser.
Diese müssen erst vom Benutzer programmiert werden.
Wählen Sie die gewünschten Szenen über die Scene-Tasten aus. Leuchtet die Scene 1 LED sind die
Szenen 1-12 aktiv, leuchtet die Scene 2 LED sind die Szenen 13-24 aktiv, leuchtet die Scene 3 LED sind die
Szenen 25-36 aktiv.
Rufen Sie die gewünschte Szene durch Schieben des entsprechenden Playback-Faders auf.
Dieselben 12 Playback-Fader können Sie verwenden, um bis zu 48 Chaser aufzurufen.
