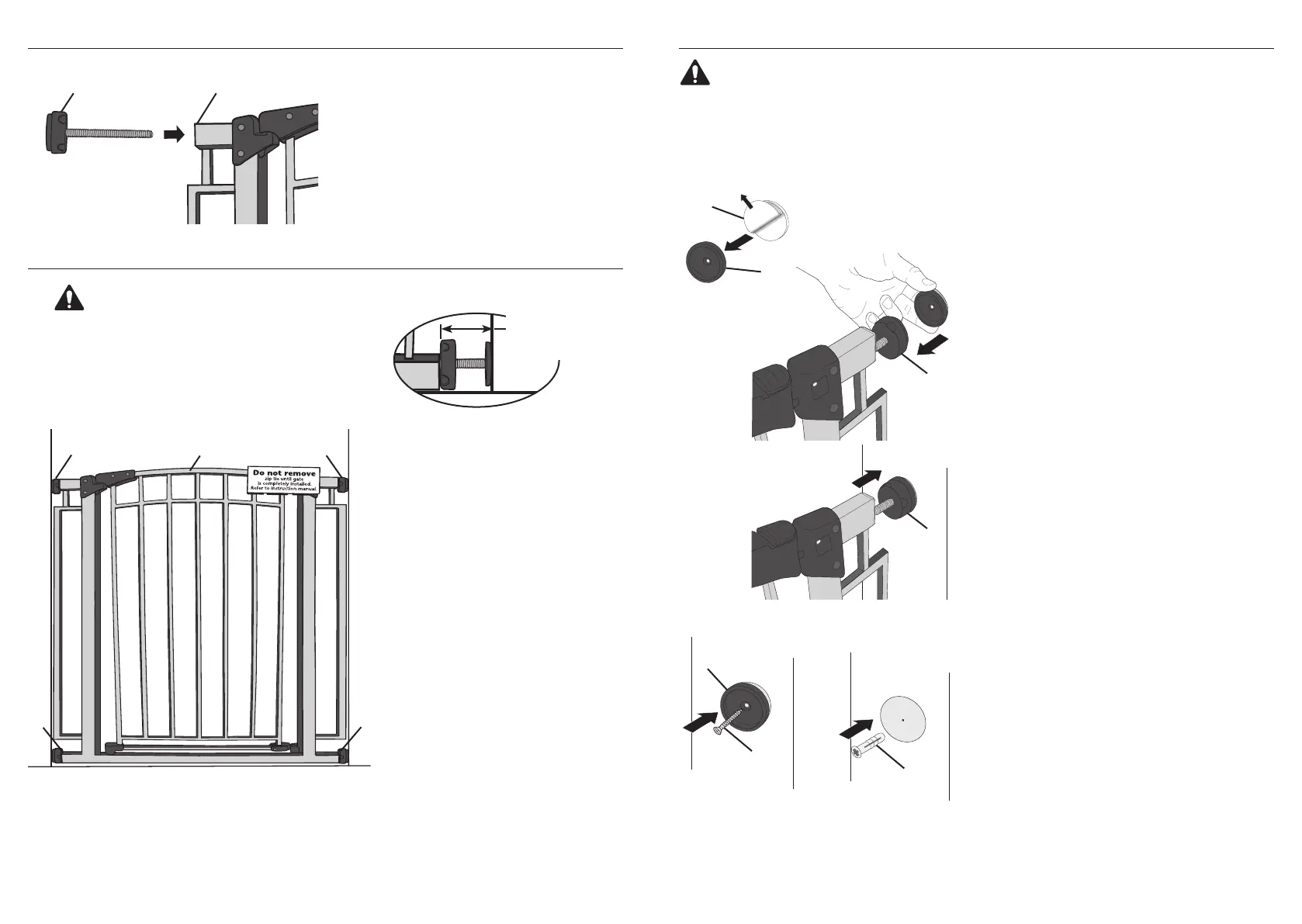

Installation des capuchons de montage
3. Pousser les quatre butoirs de réglage
D
sur les coins du cadre de la
barrière
A
ou de l’extension de cadre
B
.
REMARQUE: S’assurer d’insérer à
fond les butoirs de réglage.
4. Positionner la barrière
A
sur
le sol au centre de l’ouverture,
s’assurer qu’elle est bien
verticale (à un angle de 90° par
rapport au sol).
REMARQUE: Les butoirs de
réglage peuvent marquer
certaines surfaces de montage.
REMARQUE: Si la barrière
n’est pas montée en haut d’un
escalier, passer à l’étape 8.
La distance entre le cadre de la barrière et
l’encadrement de la porte doit être égale de
chaque côté et NE doit JAMAIS dépasser 6,9 cm
(2,75 po). Si elle est supérieure à 6,9 cm (2,75 po),
passer à la configuration suivante en page 12.
Assemblage de la barrière
Montage de la barrière
D A
D
A
D
D D
6,9 cm (2,75 po)
Maximum
AVERTISSEMENT
5. Retirer la pellicule d’un des côtés du
coussinet adhésif
G
. Coller le coussinet
sur l’extérieur du capuchon de montage
F
, comme illustré.
Retirer la pellicule de l’autre côté du
coussinet adhésif et placer le capuchon
de montage sur l’extrémité du butoir de
réglage
D
.
REMARQUE: S’assurer de maintenir
la barrière en position verticale (à
un angle de 90º par rapport au sol)
l’encadrement de la porte pendant ce
processus.
Faire glisser le butoir de réglage
D
hors
du cadre de la barrière en direction de
l’encadrement de la porte jusqu’à ce
que le capuchon de montage colle à
l’encadrement de la porte. Répéter cette
opération pour les trois autres capuchons
de montage.
6. Une fois les quatre capuchons de
montage en place, retirer la barrière de
l’ouverture pour fixer les capuchons de
montage à l’encadrement de la porte
avec les vis fournies.
I
À l’aide d’un
tournevis cruciforme, bien serrer les vis,
mais ne pas les serrer outre mesure.
REMARQUE: Si elle est montée sur
une cloison sèche, marquer le centre
des capuchons de montage. Retirer les
capuchons de montage du mur. Percer
des trous et y insérer les ancrages muraux
H
. Attacher les capuchons de montage
avec des vis. À l’aide d’un tournevis
cruciforme, bien serrer les quatre vis, mais
ne pas les serrer outre mesure.
7. Positionner la barrière
A
sur le sol en
l’alignant avec les capuchons de montage.
REMARQUE: Si la barrière n’est pas
montée en haut d’un escalier, passer à
l’étape 8.
Les capuchons de montage
DOIVENT être installés pour
l’utiliser en haut d’un escalier.
G
F
D
D
I
F
H
AVERTISSEMENT
