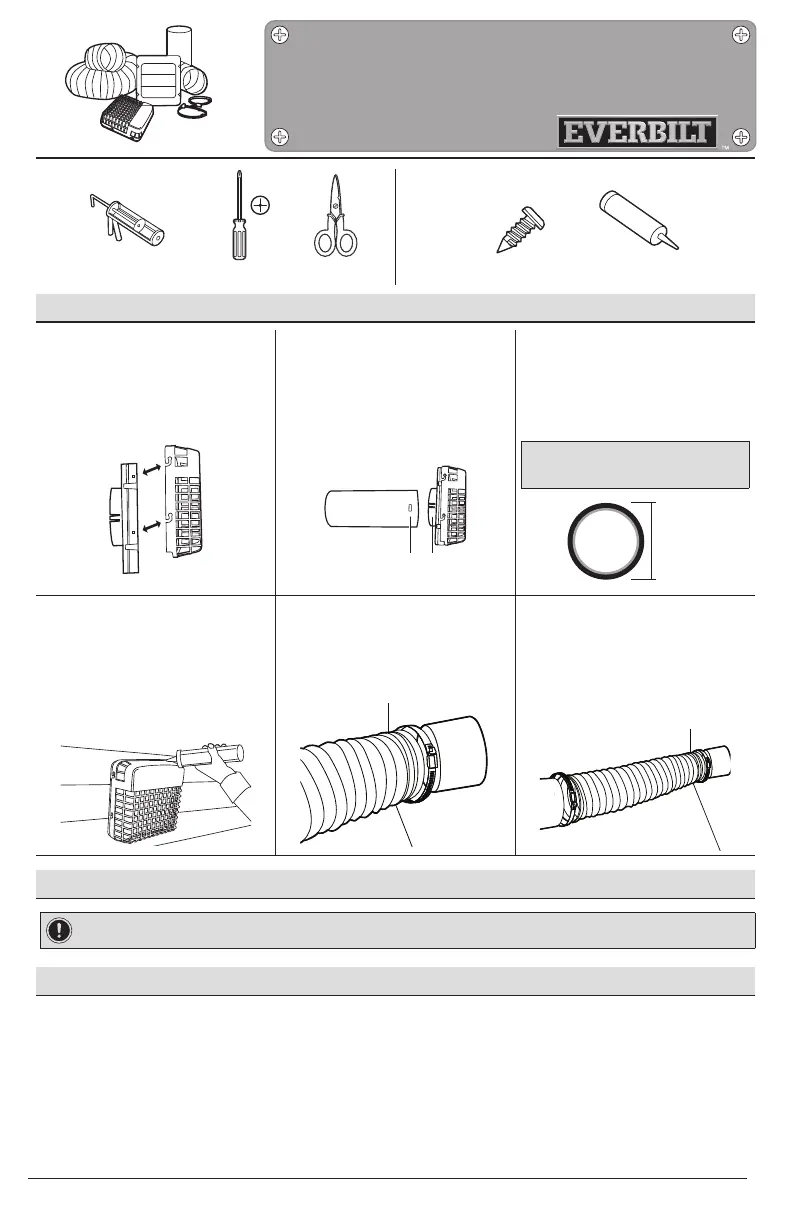

Instalación - IMPORTANTE: Antes de ensamblar, retire la correa de plástico de la tapa.
1
ENSAMBLAJE DE LA TUBERÍA DE
ALUMINIO Y TAPA
□ Presione los lados del tubo de aluminio
para juntarlos y fíjelos en su lugar.
Encaje la protección sobre la tapa de
listones.
2
CÓMO ACOPLAR LA TAPA DEL
RESPIRADERO AL TUBO
□ Acople la tapa del respiradero al
tubo. Asegúrese de que el tubo quede
perfectamente ajustado dentro del collar
de empalme. Alinee las presillas del
collar de empalme (A) de manera que
entren en las ranuras del tubo (B).
AB
3
CÓMO HACER UN ORIFICIO EN LA
PARED
□ Abra un oricio de 4 ¼ pulg. de diámetro
en la pared o inserte una placa para la
ventana con un oricio de 4 ¼ pulg. de
diámetro.
AVISO: Asegúrese de usar la herramienta
adecuada para abrir el oricio en la pared de
acuerdo con el tipo de material de la pared.
4 ¼ pulg.
10.8 cm
4
CÓMO INSTALAR EL SOMBRERETE
DEL ESCAPE
□ Desde el exterior, pase el tubo a través
del oricio hasta que la tapa del
respiradero esté a ras con la supercie
exterior de la pared. Fije la tapa del
respiradero a la pared atornillándola
en su lugar y/o aplicando calafateado
alrededor del borde.
5
CÓMO ACOPLAR EL CONDUCTO DE
LA SECADORA A LA SECADORA
DE ROPA
□ Deslice un extremo del conducto por la
salida del escape de la secadora de ropa
y fíjelo con la abrazadera.
6
CÓMO ACOPLAR EL CONDUCTO DE
LA SECADORA A LA COLA
□ Con la secadora en su posición
permanente, extienda el conducto y
mida que cubra por lo menos 2 pulg.
de la cola del escape. Corte el exceso
de conducto y je ese extremo con la
abrazadera ajustable.
Información de seguridad
IMPORTANTE: Ventile el sombrerete de escape hacia el exterior a través de una pared o de una ventana lo más cerca posible de
la secadora.
Garantía
¿QUÉ SE CUBRE?
Toda la mercancía se garantiza contra defectos de fabricación y de los materiales durante un año a partir de la fecha de compra. Esto incluye el desgaste
y las fallas en el desempeño normales de los artículos. El fabricante reemplazará o reparará el artículo a su criterio.
¿QUÉ NO SE CUBRE?
Esta garantía cubre únicamente el desgaste y las fallas en el desempeño normales. No cubre el mal funcionamiento, las fallas en el desempeño ni los
defectos que surjan debido al mal uso, el abuso, la negligencia o la modicación del producto. No están cubiertos los daños ni el mal funcionamiento que
se cause al producto por parte del usuario o otras fuentes externas, ni las fallas debidas al incumplimiento de las advertencias y las instrucciones.
Para obtener más ayuda visite www.HomeDepot.com.
HOMEDEPOT.COM
Guía de uso y cuidado
Juego de respiradero con
guarda para secadora
Artículo # 609-241
Modelo # TD48PGKHD6
HERRAMIENTAS NECESARIAS
Pistola para calafateado Destornillador Phillips Tijeras
MATERIAL Y HERRAJES NECESARIOS (NO SE INCLUYEN)
Tornillos (4)
Compuesto de látex
para calafatear
