Guide de dépannage
Si le moteur ne démarre pas
• Vérier et utiliser une bougie neuve si
nécessaire.
• Vérier les conduites de carburant.
• Vérier le fonctionnement mécanique
correct en faisant tournant le moteur (par
l'hélice).
• Vérier le montage correct du carburateur.
• Vérier que la conduite d'air venant du
silencieux est raccordée n'est pas pliée ou
bouchée.
Dysfonctionnements mécaniques
S'il est difcile de tourner le moteur (par
action sur l'hélice).
• La cause la plus probable est que le
moteur est noyé et qu'en faisant tourner le
moteur vous effectuez une compression du
carburant, et non pas l'air.
1. Retirer la bougie.
2. Recouvrir la culasse avec un chiffon ou
une serviette en papier et faire tourner
l'hélice an d'expulser tout excès de
carburant.
3. Remettre la bougie et essayer de
démarrer à nouveau.
• Une cause possible est que le piston se
trouve coincé dans le cylindre : desserrer et
dévisser les vis de la culasse.
1. Retirer délicatement la chemise du
cylindre.
2. Examiner visuellement le piston et le
cylindre pour trouver la cause possible
des problèmes mécaniques du moteur.
Les réparations mécaniques doivent
TOUJOURS être effectuées par un centre de
service autorisé Horizon Hobby.
Entretien
Après chaque séance de vol :
1. Vider tout le carburant se trouvant dans le
réservoir.
2. Démarrer le moteur et le faire tourner
jusqu'à qu'il n'y ait plus le moindre
carburant dans le moteur.
3. Essayer de démarrer le moteur trois fois
encore ou jusqu'à ce qu'il ne démarre plus.
Ce faisant, vous éliminez tout le carburant
se trouvant dans le moteur.
Si vous avez besoin d'aide ou avez
des questions, n'hésitez pas à appeler
l'Assistance Horizon. Horizon a formé des
techniciens qualifiés pour répondre à vos
questions concernant le moteur.
Caractéristiques des moteurs Evolution 10GX
Article
Cylindrée
(c.i.)
Alésage
(mm)
Course
(mm)
Masse
(kg)
Vilebrequin
K (ISO)
Cylindre Hélice
EVOE10GX .60 24,0 21,5 0.430 1/4 x 28 ABC 12 x 6 à 12 600
tr/min

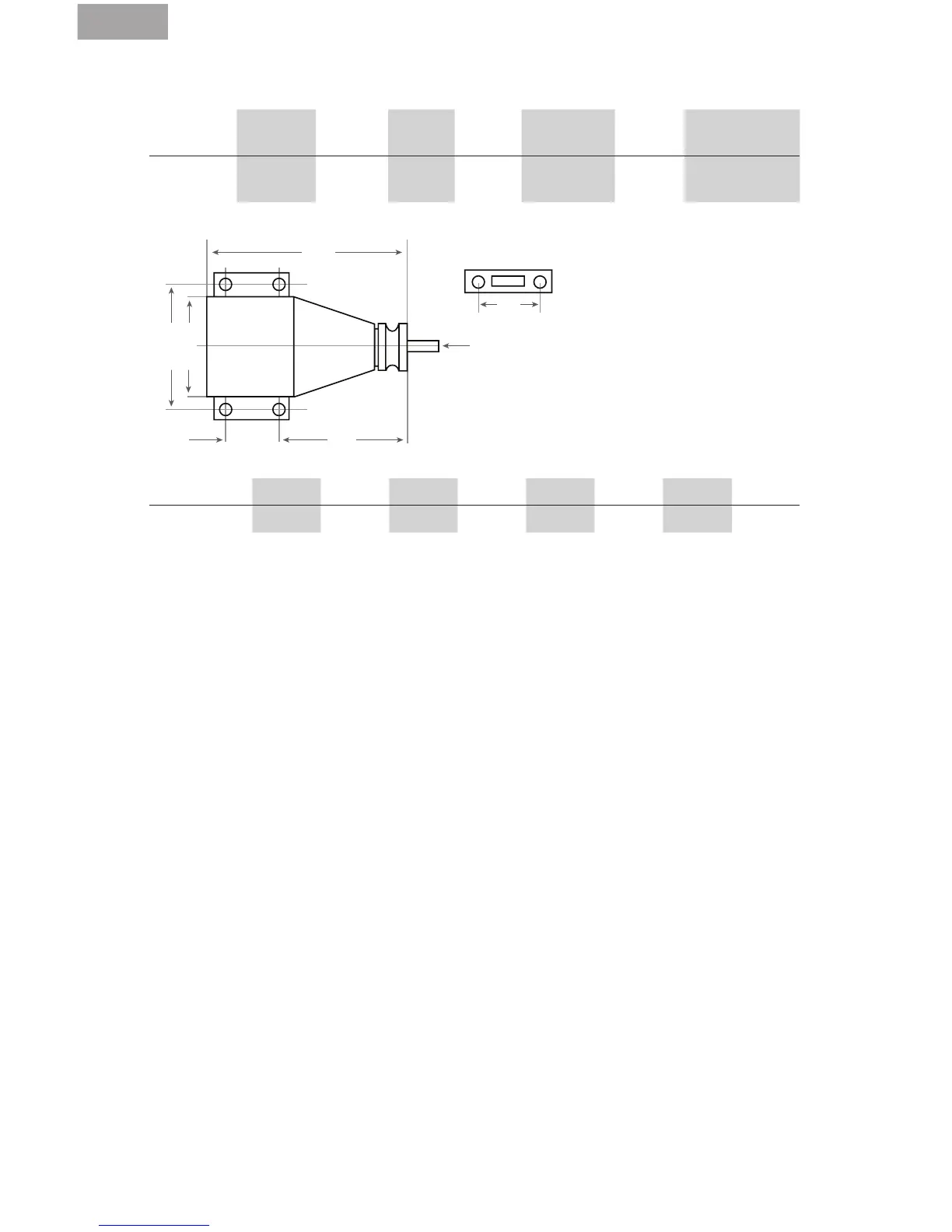

B A
C D
F
G
H
E = Hauteur*
F = Longueur
G= Taille du letage du
vilebrequin
H = Écartement des boulons
du silencieux
Dimensions A B C D E* F G H
EVOE10GX 36 44 17,5 57,4 72 88,5 1/4 x 28 37
* La hauteur s'entend du dessous du carter au haut de la culasse
