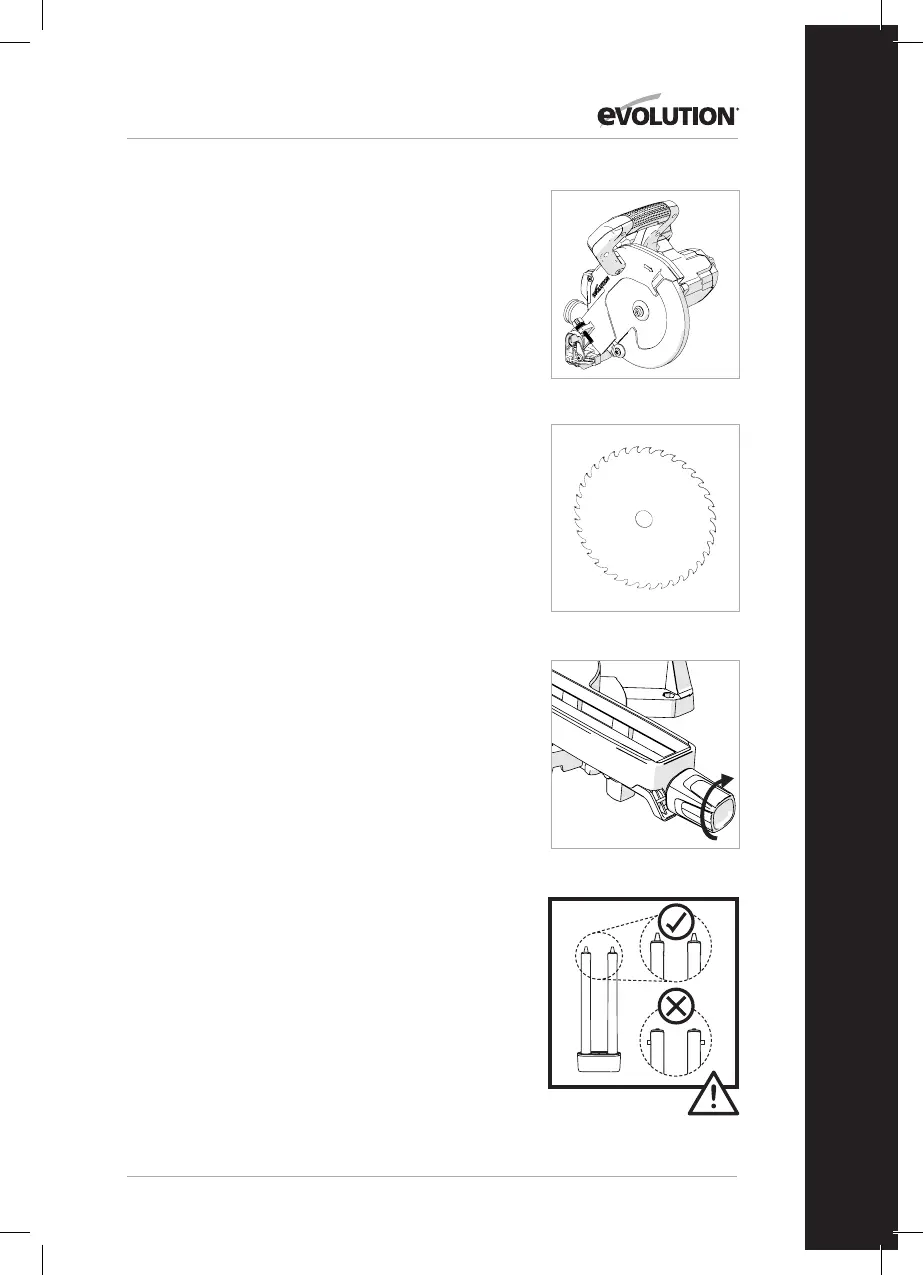

Fig. 5
Fig. 6
Fig. 8
MANOPOLA DI BLOCCAGGIO DELL’ANGOLO DI
BISELLO (14 - in panoramica utensile)
Il tappo filettato della manopola di bloccaggio dell’angolo
di bisello scorre attraverso un foro situato su lato anteriore
della maniglia di bloccaggio bisello (Fig. 8) e quindi si
avvita in un attacco filettato internamente, posto alla base
dell’apparecchio.
INSERIMENTO DEL CARRELLO A SCORRIMENTO
IMPORTANTE: Se per una qualsiasi ragione (danno
durante il trasporto, errore durante il disimballaggio,
errore dell’operatore, ecc.) gli agganci di posizionamento
alle estremità dei bracci del carrello a scorrimento sono
“scattati”, il carrello stesso non potrà essere inserito nel
manico per lo smusso o sulla testa da taglio. Gli agganci
di posizionamento (Fig. 9) devono essere ripristinati, nel
caso in cui uno dei due o entrambi siano “scattati” prima del
tempo.
Fig. 9
147
