LA SEZIONE DELLA BATTUTA SUPERIORE
SCORREVOLE (Fig. 27)
Il lato sinistro della battuta dell’utensile dispone di una
sezione superiore regolabile. Tale sezione può slittare a
sinistra per un massimo di circa 100 mm.
Avvertenza: Per evitare che la sezione superiore scorrevole
sia del tutto rimossa (e di conseguenza potenzialmente
persa), essa è vincolata alla battuta inferiore.
Nel caso di alcuni angoli di smusso acuti e negli angoli
compositi potrebbero essere necessarie delle regolazioni per
garantire margine di movimento alla testa da taglio e alla
lama durante l’esecuzione del taglio.
Regolare la battuta scorrevole:
Allentare la vite ad alette. (Fig. 28)
Far scorrere la sezione superiore della battuta verso sinistra
fino alla posizione desiderata e serrare la vite ad alette.
Eseguire un movimento di prova a vuoto e con l’utensile
privo di batteria per accertarsi che non vi siano ostacoli tra
le parti in movimento mentre la testa da taglio e la lama
sono abbassate per un taglio a scorrimento.
ALLINEAMENTO DELLA BATTUTA DELL’UTENSILE
La battuta dovrebbe essere allineata a 90° (angolo retto)
con una lama installata in maniera corretta. Il banco girevole
dovrebbe essere impostato a 0° dell’angolo di bisello.
La battuta di arresto è assicurata al banco con tre viti a testa
esagonale (Fig. 29), una sul lato sinistro e due sul lato destro.
Tutte e tre sono collocate attraverso alloggiamenti a forma
allungata sagomati sulla struttura della battuta.
Accertarsi che la testa da taglio sia nella posizione di blocco
bassa con il perno di bloccaggio completamente inserito.
Posizionare la squadra sul banco con un bordo accostato
alla battuta e l’altro contro la lama (evitando le punte TCT).
(Fig. 30)
Qualora sia necessaria la regolazione, allentare le tre (3) viti
di regolazione della battuta tramite una chiave esagonale.
Riposizionare la battuta nei suoi alloggiamenti a forma
allungata finché non sia raggiunto l’allineamento.
Serrare saldamente le viti a testa esagonale.

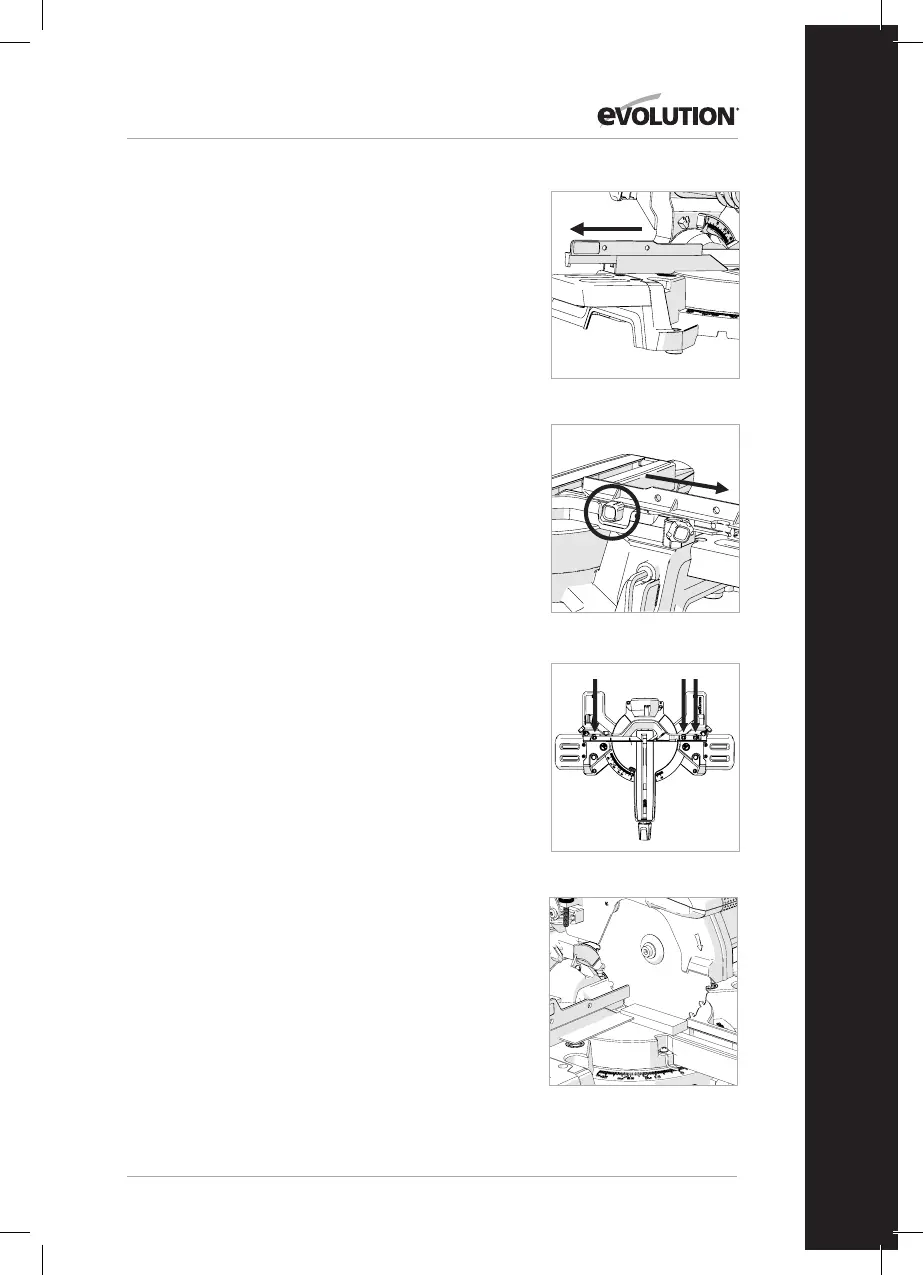

Fig. 27
Fig. 28
Fig. 29
Fig. 30
