Regulacja blokady kąta nachylenia 45°
• Należy poluzować uchwyt blokady nachylenia i przechylić
głowicę tnącą całkowicie w lewo, aż do jej zatrzymania na
progu 45°.
• Za pomocą ekierki należy sprawdzić, czy ostrze ustawione
jest pod kątem 45° względem stołu (unikając kontaktu z
końcówkami z węglika wolframu TCT).
• Jeśli tarcza nie jest odpowiednio wyrównana, należy
przeprowadzić regulację.
• Należy przywrócić głowicę tnącą do pozycji pionowej.
• Poluzować nakrętkę na śrubie regulacyjnej nachylenia ostrza
45°.
• Za pomocą klucza imbusowego należy wyregulować śrubę
regulacyjną, obracając do wewnątrz lub na zewnątrz zgodnie
z wymaganiami. (Rys. 25)
• Należy pochylić głowicę tnącą pod kątem 45° i ponownie
sprawdzić wyrównanie kąta za pomocą ekierki. Należy
powtarzać powyższe kroki, aż do osiągnięcia prawidłowego
wyrównania kąta.
• Po osiągnięciu żądanego ustawienia mocno dokręcić
nakrętkę śruby regulacyjnej.
OGRANICZNIK GŁĘBOKOŚCI (Rys. 26)
Ogranicznik głębokości umożliwia operatorowi wycinanie
szczelin w przedmiocie obróbki. Ruch w dół głowicy tnącej
może być ograniczony w taki sposób, aby ostrze nie przecinało
przedmiotu obróbki na wylot.
Uwaga: Podczas korzystania z ogranicznika głębokości zaleca
się sprawdzenie głębokości cięcia przy użyciu niepotrzebnego
kawałka drewna, aby upewnić się, że cięcie jest prawidłowe.
Wycięcie szczeliny w przedmiocie obróbki, a następnie
powtórzenie tego cięcia po nieznacznym przesunięciu
przedmiotu obróbki w prawo lub w lewo umożliwia wycinanie
żłobień.
Korzystanie z ogranicznika głębokości:
• Należy uruchomić płytkę zatrzymującą ogranicznika
głębokości (Rys. 26a), obracając ją do przodu zjej pozycji
spoczynkowej wzdłuż urządzenia omniej więcej 150 stopni
do jej pozycji roboczej.
• Należy poluzować blokującą nakrętkę radełkowaną. (Rys.
26b)
• Należy wyregulować śrubę motylkową (Rys. 26c), aby
głowica pilarki mogła przesuwać się tylko na żądaną
głębokość.
• Po ustawieniu wymaganej głębokości należy dokręcić
nakrętkę radełkowaną (Rys. 26b) do wspornika mocującego,
aby zablokować ogranicznik głębokości iuniemożliwić
jakikolwiek ruch.
• Po zakończeniu cięcia należy ponownie wyregulować
ogranicznik głębokości lub przywrócić płytkę zatrzymującą
do jej pozycji spoczynkowej.
• Należy sprawdzić, czy możliwe jest zablokowanie głowicy
tnącej wpozycji dolnej za pomocą bolca blokującego.

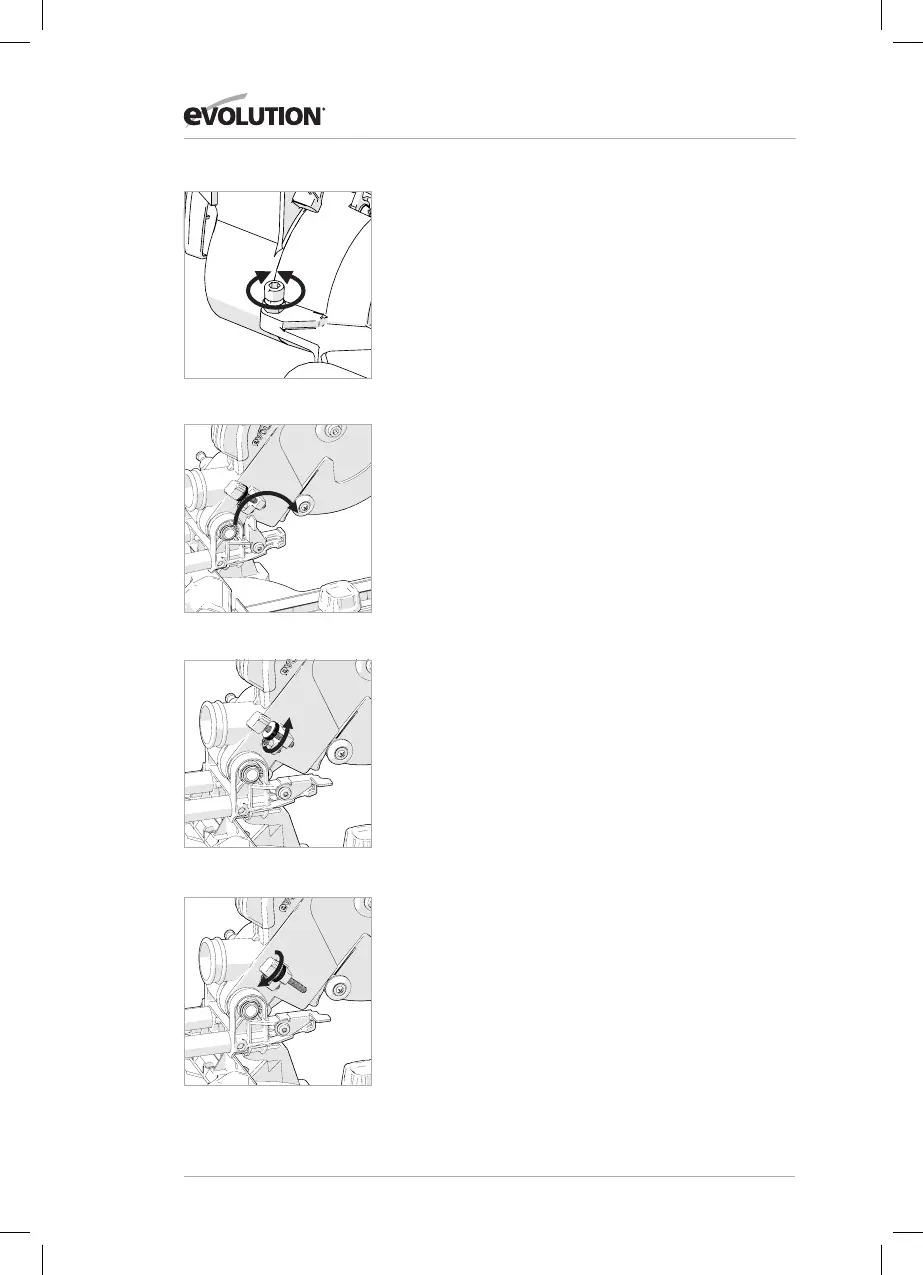

Rys. 25
Rys. 26a
Rys. 26b
Rys. 26c
