CIĘCIE UKOŚNE (Rys. 41)
Stół obrotowy w tym urządzeniu może zostać obrócony
do 50° w lewo lub w prawo ze swojej normalnej pozycji
przecinania (ukos 0°).
Progi domyślne 45°, 30°, 22,5° i 15° znajdują się zarówno po
prawej, jak i po lewej stronie.
Cięcia ukośne można wykonywać z udziałem lub bez udziału
systemu posuwu.
• Należy poluzować śrubę blokującą ukos (Rys. 42) ,
obracając ją w kierunku przeciwnym do ruchu wskazówek
zegara.
• Należy ścisnąć dźwignię blokującą próg domyślny. (Rys. 43)
• Należy obrócić stół obrotowy do wymaganego kąta.
Uwaga: Wskaźnik kąta został umieszczony wpodstawie
urządzenia, aby wspomóc odpowiednie ustawienie.
• Po osiągnięciu żądanego kąta należy dokręcić pokrętło
blokowania ukosu.
Uwaga: Dobrą praktykę stanowi dokręcenie pokrętła
blokowania ukosu, nawet jeśli dokonano wyboru i załączono
dźwignię blokującą próg domyślny.
CIĘCIE SKOŚNE
Cięcie z nachyleniem (Rys. 44) wykonuje się przy ustawieniu
stołu obrotowego pod kątem skosu 0°.
Uwaga: Konieczne może okazać się wyregulowanie górnej
części ogranicznika, aby zapewnić odpowiednią przestrzeń
poruszającej się głowicy tnącej. (Rys. 28-29)
Głowicę tnącą można przechylać od ustawienia normalnego
0° (pozycja prostopadła) do pozycji pochylonej pod kątem
maks. 45°,
tylko od pozycji prostopadłej w lewo. Cięcia z nachyleniem
można wykonywać z udziałem lub bez udziału systemu
posuwu.

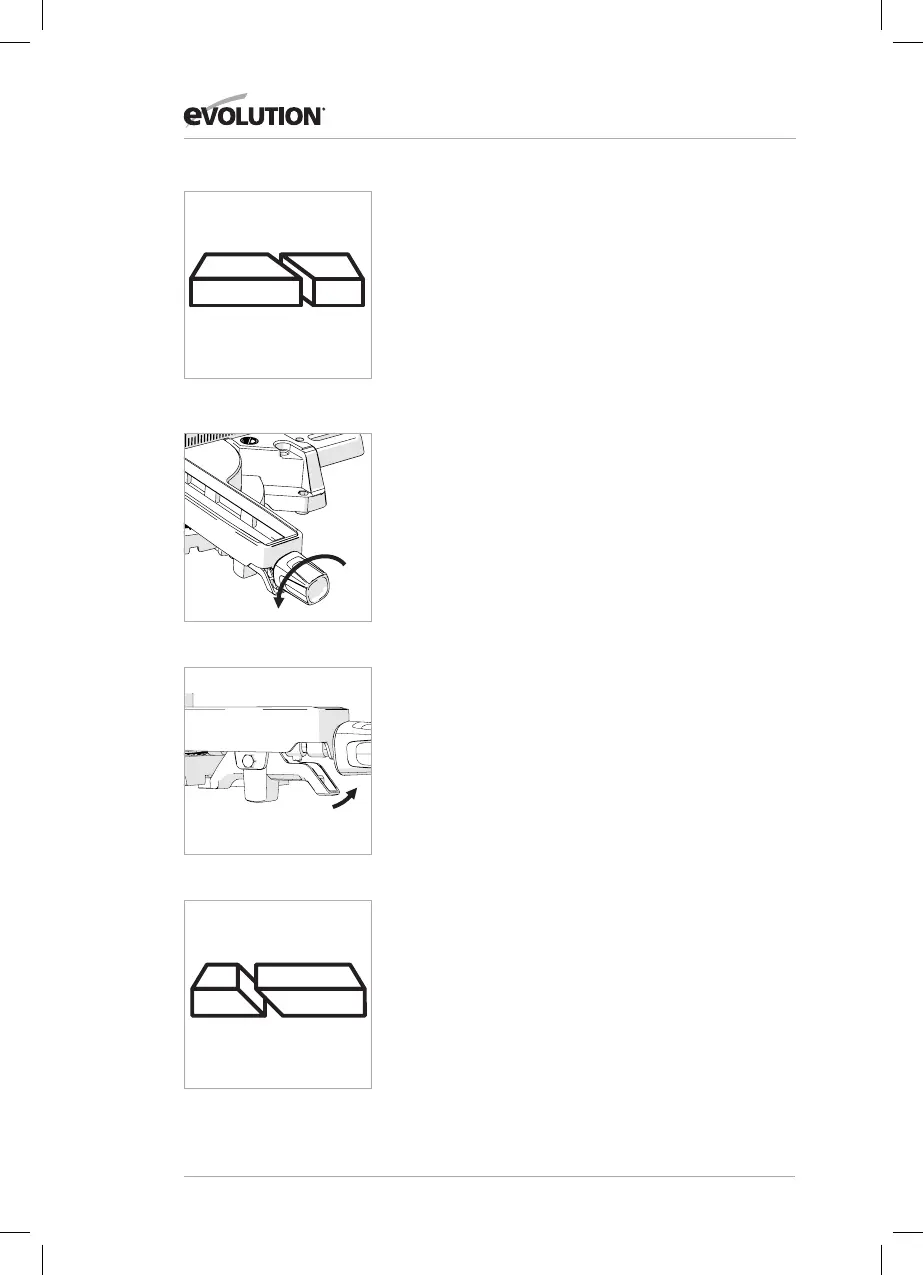

Rys. 41
Rys. 42
Rys. 43
Rys. 44
