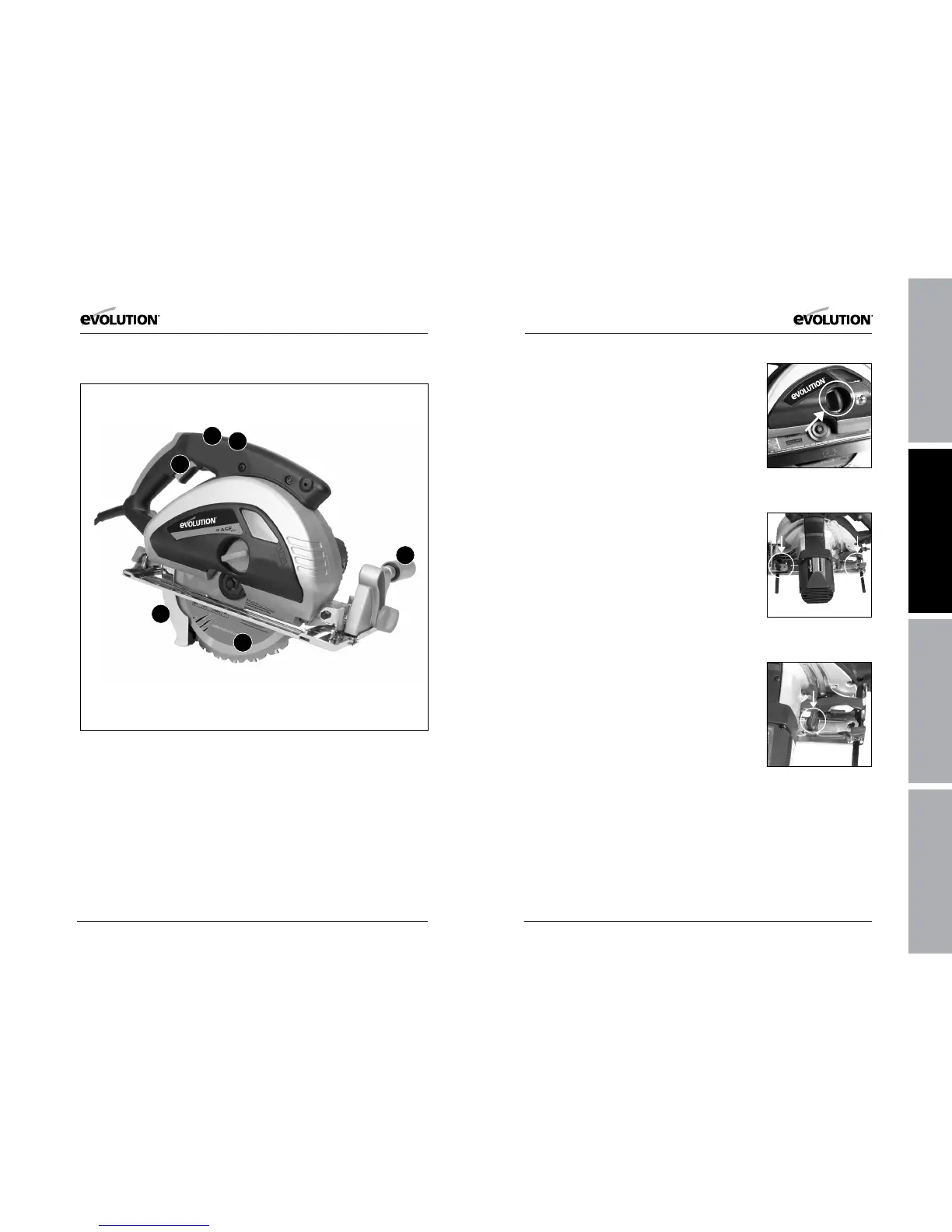

PRIMEROS PASOS - VISTA GENERAL DE LA MÁQUINA
1. GATILLO DE ON/OFF (CONEXIÓN/DESCONEXIÓN)
2. MANGO FRONTAL AUXILIAR
3. INTERRUPTOR DE ENCENDIDO/APAGADO DEL LÁSER
4. COMPARTIMENTO DE LAS PILAS DEL LÁSER
5. PROTECTOR INFERIOR DE LA HOJA
6. HOJA MONTADA IN SITU
PRIMEROS PASOS - PREPARACIÓN
ADVERTENCIA: desconecte siempre la sierra de la fuente
de alimentación antes de realizar cualquier ajuste.
Esta sierra incluye un cable de alimentación y una clavija
homologados para el país de uso previsto. No altere ni
modique el cable de alimentación.
MONTAJE/DESMONTAJE DE UNA HOJA
ADVERTENCIA: utilice únicamente hojas originales de
Evolution, diseñadas especícamente para esta máquina.
Asegúrese de que la velocidad máxima de la hoja sea compatible
con la máquina. Realice esta operación asegurándose siempre de
que la máquina está desconectada de la fuente de alimentación.
Nota: se aconseja que el operador lleve guantes de protección
al manipular la hoja durante su instalación o al cambiar la hoja
de la máquina.
• Coloquelasierraenunasupercieestableynivelada.
• Retireelrecogedordevirutasdelamáquinaaojandoel
tornillo grande de mariposa. (Fig. 1)
Nota: El tornillo de mariposa del recogedor de virutas es
“cautivo” y no se puede retirar de la máquina.
• Encasodeestarmontadalareglaparalela,quítelaaojando
los dos (2) tornillos de mariposa y deslizándola hacia afuera
de la placa de soporte de la máquina. (Fig. 2)
• Retirelallaveparatuercasdelaplacadesoportequitandoel
tornillo de mariposa y deslizando la llave para tuercas hacia
afuera de la máquina. (Fig. 3)
