• Desserrerlavisdeverrouillagedechariot.
• Saisirlapoignéedecoupeettirerlatêtedecoupeversl’avant
jusqu’à ce que le moyeu (centre de la lame) se trouve au-dessus
du bord avant de la pièce à usiner. (Fig. 27)
• Actionnerl’interrupteurMarche/arrêtdumoteuretlaisserla
lame de scie atteindre sa vitesse totale.
• Appuyersurledéclencheurduverrouillagedeprotection
inférieur pour déverrouiller la tête de coupe.
• Pousserlatêtedecoupetoutenbasetcouperàtraversle
bord avant de la pièce à usiner.
• Pousserlapoignéedecoupeenarrièreavecprécaution
jusqu’à la butée et terminer la coupe.
• Toujourspousserlatêtedecoupecomplètementenarrière
à chaque coupe. (Fig. 28)
• Unefoisquelacoupeestterminée,relâcherl’interrupteur
Marche/arrêt et attendre jusqu’à ce que la lame de scie soit
totalement à l’arrêt.
• Attendrejusqu’àcequelatêtedecoupeaitatteintsa
position supérieure et que la protection de lame de scie ait
complètement recouvert les dents de la scie. Lorsque la tête
de coupe est enclenchée dans sa position supérieure, il est
possible de relâcher la poignée de coupe.
AVERTISSEMENT: Ne jamais tirer la tête de coupe et la lame
de scie en rotation vers soi lors de l’exécution d’une coupe par
glissement. La lame de scie peut sauter vers le haut sur la pièce
à usiner et causer un fort recul de la tête de coupe.
Toujours positionner la tête de coupe plus haut conformément
à la description avant d’exécuter une coupe par glissement.
Lorsque la tête de coupe se trouve dans la position correcte au-
dessus de la pièce à usiner, elle peut être abaissée et poussée en
arrière contre la butée pour exécuter la coupe.
COUPES D’ONGLET (Fig. 29)
La table de rotation de cette machine peut être tournée hors de
sa position normale (0°) de 45° vers la gauche ou vers la droite.
Des butées positives sont prévues à 45°, 30°, 22,5° et 15° et cela
aussi bien du côté droit que du côté gauche.
Les coupes d’onglet sont possibles avec ou sans utilisation du
système de chariot.
• Desserrer la poignée de fixation pour l’angle de coupe
(Fig. 30) en tournant dans le sens antihoraire.
• Tirer le levier de fixation pour la butée positive vers le haut.
(Fig. 31)
• Tourner la table rotative à l’angle souhaité. Pour aider au
réglage, une échelle angulaire pour la coupe d’onglet est
gravée dans l’embase de la machine.
• Fixer la poignée de fixation pour l’angle de coupe une fois
que l’angle est atteint.
Remarque:
Serrer la poignée de fixation pour l’angle de coupe
également lorsqu’une butée positive a été sélectionnée et que
le levier de fixation pour la butée positive est inséré a fait ses
preuves.
COUPE INCLINÉE  INCLINAISON
DE LA TÊTE DE COUPE
Une coupe inclinée (Fig. 32) est exécutée avec la table rotative
qui est mise sur un angle de coupe de 0°.
Remarque : la découpe supérieure de la butée doit
éventuellement être adaptée pour créer un écart pour le
mouvement de la tête de coupe.
La tête de coupe peut être inclinée d’un angle normal de 0°
(position verticale) jusqu’à un angle maximal de 45° par rapport
à la verticale, mais uniquement du côté gauche. Les coupes
inclinées sont possibles avec ou sans utilisation du système de
chariot.
Incliner la tête de coupe vers la gauche:
• Desserrer l’élément de fixation pour l’angle d’inclinaison.
(Fig. 33)
• Incliner la tête de coupe à l’angle requis. Une échelle
angulaire est mise en place comme aide pour le réglage.
(Fig. 34)
• Serrer l’élément de fixation pour l’angle d’inclinaison lorsque
l’angle souhaité a été sélectionné.
Remarque: Lélément de fixation pour l’angle d’inclinaison est
monté sur ressort. Cela permet de le repositionner sur la vis de
service. Un nouveau réglage peut être nécessaire pour éviter
une gêne avec d’autres pièces de la machine lorsque des angles
de coupe déterminés sont sélectionnés.
Nouveau réglage :
Soulever le levier et le tourner à une position appropriée.

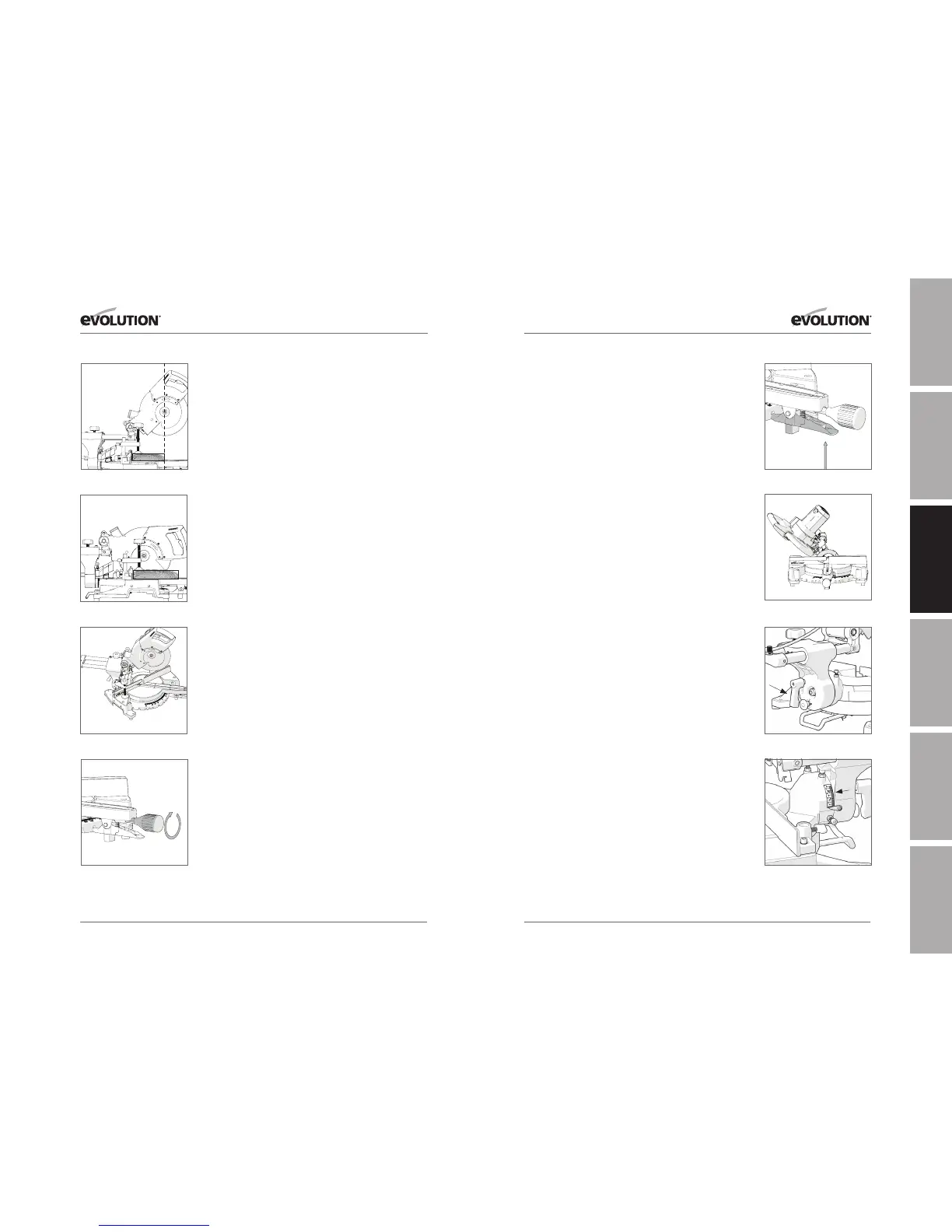

Fig. 27
Fig. 28
Fig. 30
Fig. 29
Fig. 31
Fig. 33
Fig. 34
Fig. 32
