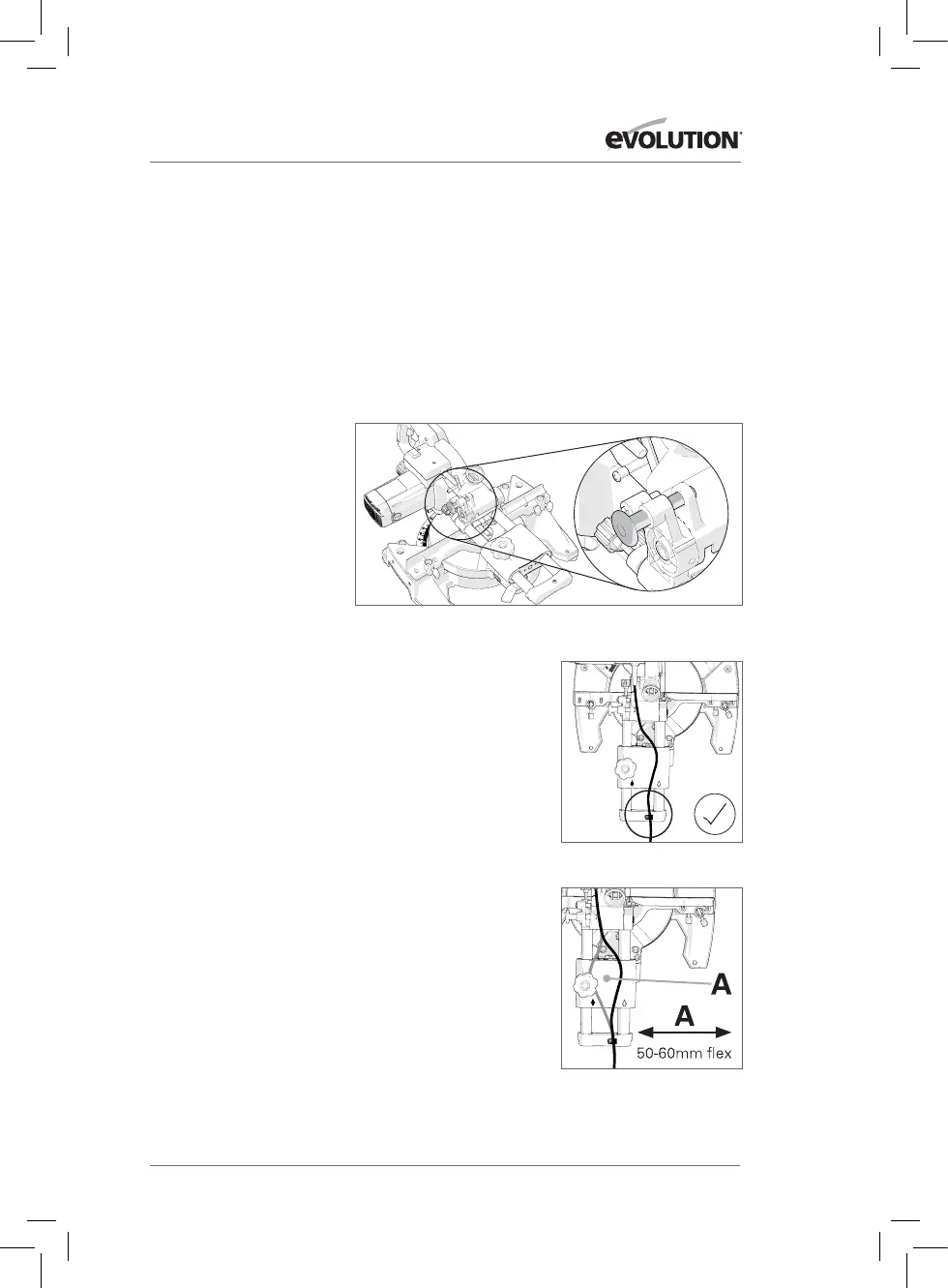

Fig. 12
ACHEMINEMENT DU CÂBLE ÉLECTRIQUE
AVERTISSEMENT : le câble électrique ne doit pas tomber
à travers ou entre les deux bras du chariot de guidage.
Les pièces mobiles de la machine risquent de coincer
le câble et de l’endommager.
Veillez à ce que la tête de coupe soit dans la position bloquée
à la fermeture : la goupille de blocage de la tête de coupe doit
être entièrement insérée (Fig. 12).
Fig. 13
Fig. 14
Attachez le câble électrique à la patte de fixation arrière à l’aide
de la vis, de la rondelle et du serre-câble (vous le trouverez sur le
câble électrique) (Fig. 13).
Le câble électrique ne doit pas être étiré ou tendu entre la tête
de coupe et le serre-câble arrière installé.
Prévoyez une plage de mouvement au milieu du câble de 50
à 60 mm. (Fig. 14) Le câble aura alors suffisamment de « mou
» pour accommoder les mouvements vers le haut et vers le
bas de la tête de coupe, tout en respectant les impératifs de
cheminement correct et sûr.
