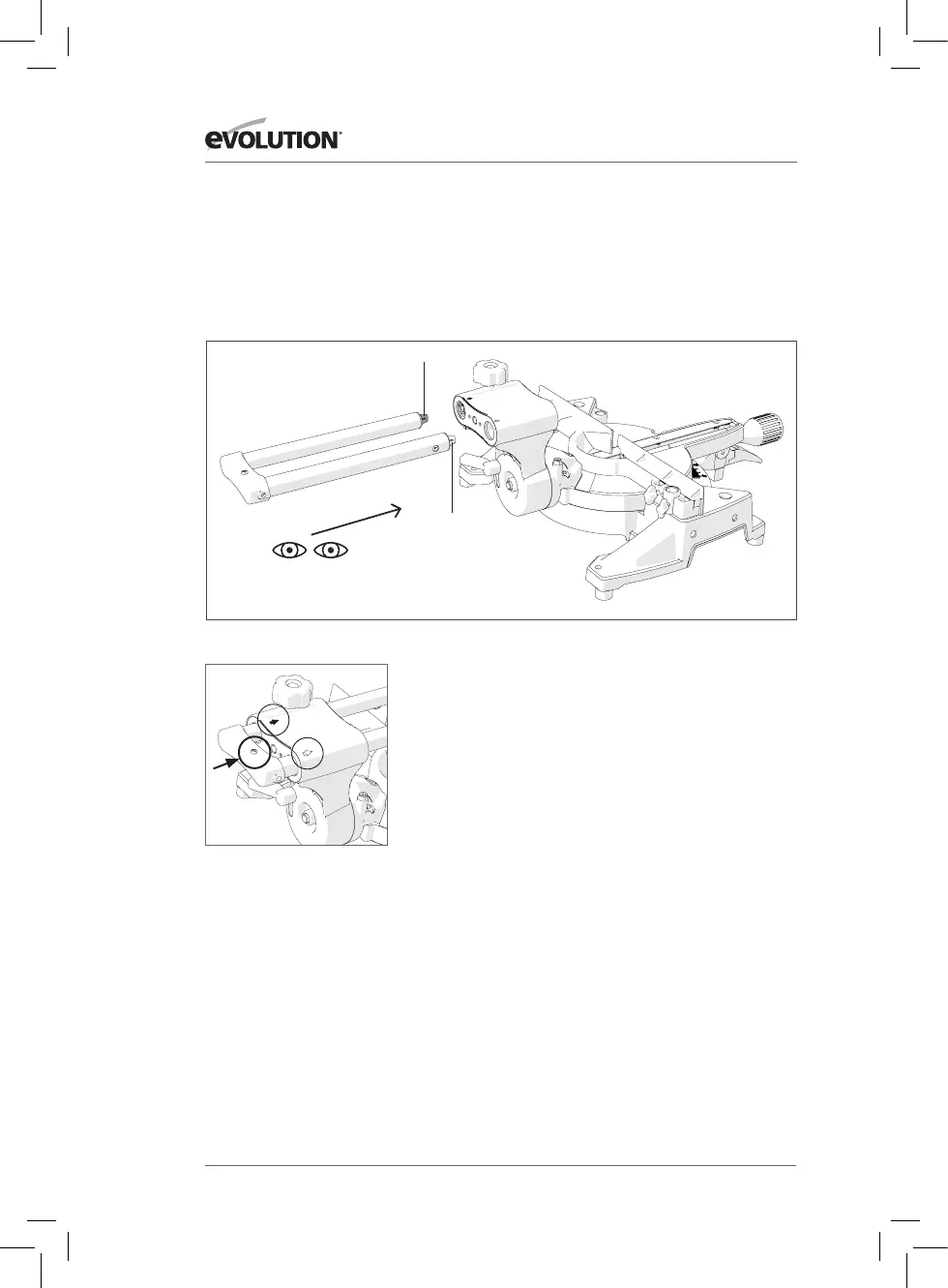

INSERIMENTO DEL CURSORE DEL CARRELLO
due sedi lineari nel collo angolato. Dal RETRO dell’apparecchio
la barra di colore rosso dovrà trovarsi a destra e quella bianca a
sinistra (Fig. 5).
Come aiuto per un corretto montaggio, notare che i singoli
bracci del cursore sono identificati da un colore, rosso per
il braccio sinistro (se visto dal retro dell’apparecchio) e
bianco per il braccio destro. Le sedi lineari sono anch’esse
corrispondentemente identificate da un colore.
AVVERTENZA: Leggere le fasi relative alle h
figg. 4, 5, 6 e 7 prima di procedere.
A scopo di precisione di montaggio, i due (2) bracci del cursore
del carrello non hanno lo stesso diametro. Ciascun braccio è
provvisto di una apposita sede lineare nel collo angolato.
Accertarsi che il cursore del carrello sia inserito nel collo angolato
nel senso corretto, con la posizione di fissaggio per il cavo sulla
staffa di supporto posteriore rivolta verso l’alto (Fig. 6)
per una metà della sua lunghezza.
filettato nel collo angolato assicurandosi che la molla
antivibrazioni sia sistemata sotto la manopola.
Fig. 5
Bianco
Rosso
VISIONE POSTERIORE
Fig. 6
Red
White
64
