1 Hydraulische Prinzipschemen / Hydraulic Plumbing
Diagram /
Hydraulická schémata principu

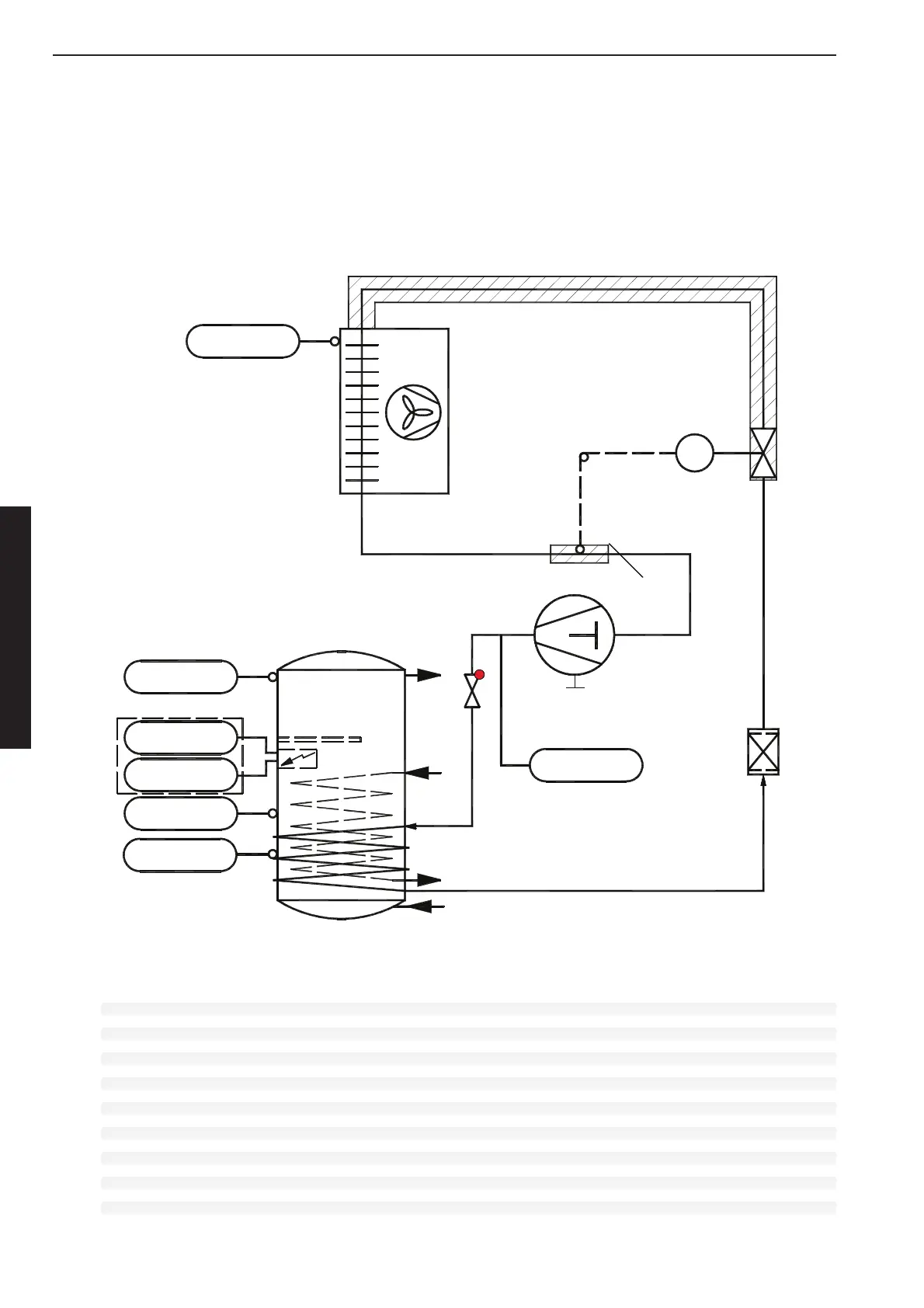

1.1 Kältemittelkreislauf / Refrigerant Circuit / Okruh chladiva
1.2 Legende / Legend / Legenda
1 Verdichter Compressor Kompresor
2
Pressostat HD High-pressure switch Presostat HD
3 Verflüssiger Liquifier Kondenzátor
4
Warmwasserspeicher Hot water cylinder Zásobník teplé vody
5 Wärmetauscher (nicht alle Typen) Heat exchanger (not all types) Vým ník tepla (není u všech typ!)
6
Heizstab Heating element Topná ty"
7 Korrosionsschutzanode Corrosion protection anode Anoda na ochranu proti korozi
8
Temperaturregler WP HP temperature controller Regulátor teploty T#
9 Schutztemperaturbegrenzer Protection temperature limiter Ochranný omezova" teploty
10
Temperaturregler Heizstab Heating element temperature controller Regulátor teploty topné ty"e
11 Temperaturanzeige Temperature indicator Indikátor teploty
12
Filtertrockner Filter dryer Filtra"ní odvod$ova"
13 Expansionsventil Expansion valve Expanzní ventil
14
Lufttemperaturthermostat Air temperature thermostat Termostat teploty vzduchu
15 Verdampfer Evaporator Výparník
16
Ventilator Ventilator Ventilátor
17 Rückschlagventil Check valve Zp tný ventil
18
Isolierung Insulation Izolace
