D’ASSEMBLAGE (SUITE)
• CONSERVER TOUTES LES INSTRUCTIONS
4. Repérer l’essieu et le glisser à travers les trous dans
le cadre. Fixer une roue à chaque bout de l’essieu avec
les écrous M8 fournis. S’assurer que la petite rondelle
de plastique est placée entre le cadre et la roue. Serrer
les écrous avec la clé fournie
5. Retirer les boulons M6 de la poignée supérieure et xer
le panneau à la poignée supérieure avec les boulons
M6. Serrer avec la clé Allen fournie.
6. Retirer les vis de l’assemblage de cadre inférieur et xer
le support de tube rallonge à l’assemblage de cadre
avec ces vis fournies
7. Rouler l’unité hors du carton et jeter le carton.

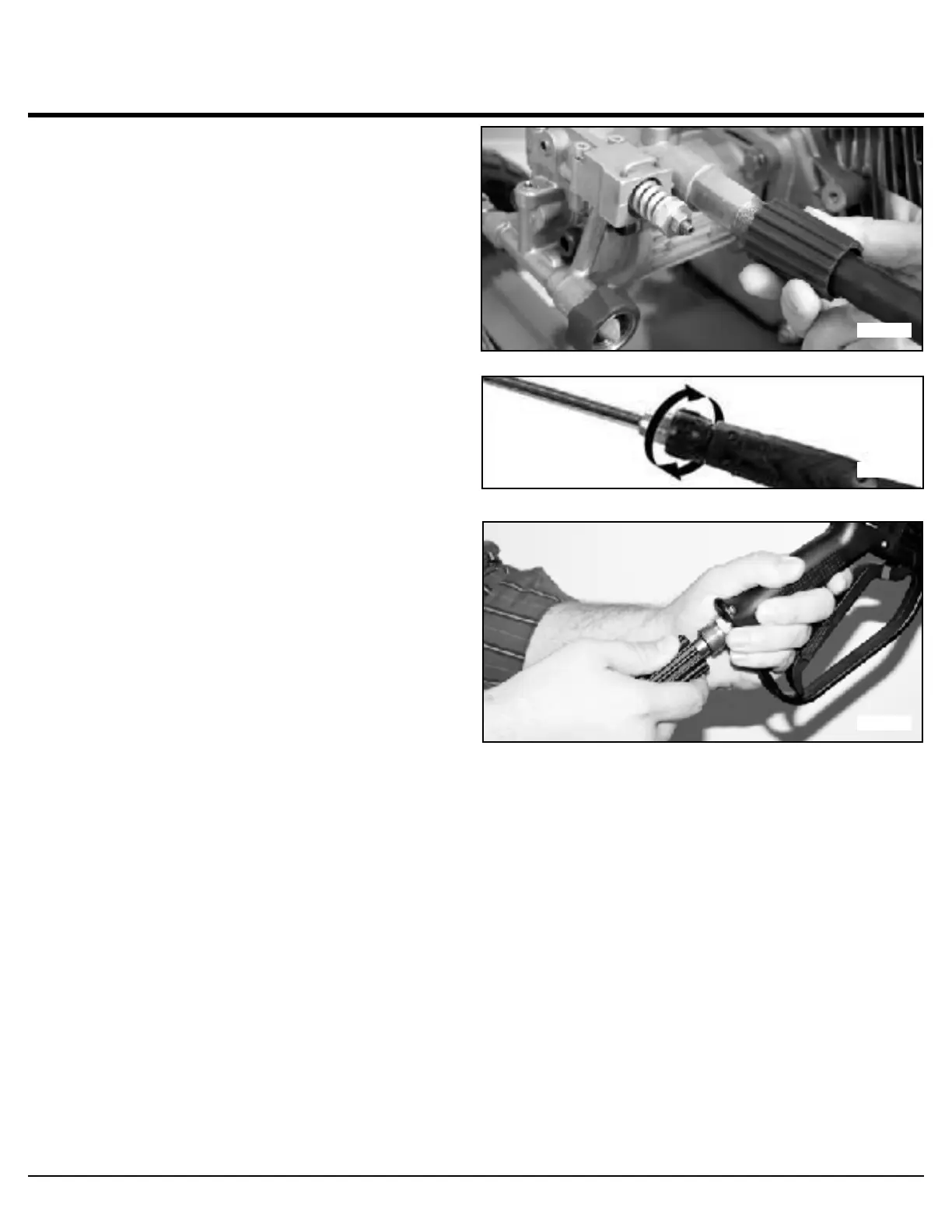

8. Connecter le tuyau à haute pression à l’entrée de la
pompe et serrez. (Fig. 4)
9. Connecter le tube rallonge au pistolet et serrer
solidement. (Fig. 5)
10. Fixer le tuyau à haute pression au pistolet.
Serrer solidement. (Fig. 6)
FIG. 5
FIG. 6
FIG. 4
