Excell VR2522 - Instrucciones para Armar

44- SP
A16637
4. Conecte el tubo aplicador a la pistola
y ajústelo firmemente.
5. Conecte la manguera
de alta presión a la
pistola y ajústela
firmemente.
6. Para instalar
el panel de
accesorios:
a) Alinee los vástagos con
rosca hembra del panel con
los orificios en el manillar e
insértelos.
b) Fijar el panel de accesorios al
manillar con los pernos, sin
sobreajustar.
7. Desplace la unidad hacia afuera y
descarte la caja.
NOTA: La bomba de esta unidad no
requiere mantenimiento ni aceite, si
surgiese algún problema con la bomba,
comuníquese con un Servicentro
Autorizado.
1. Busque todas las partes sueltas de
la caja y retírelas.
2. Corte las cuatro esquinas de la caja
desde la parte superior hacia abajo
y coloque los paneles en posición
horizontal.
3. Coloque el manillar en el bastidor,
presione los botones de enganche y
deslice el manillar en el bastidor hasta
que los botones enganchen en posición.
Riesgo de lesión
personal. Evite
colocar las manos entre el mango y el
marco cuando realice el ensamblado para
no pellizcarse.

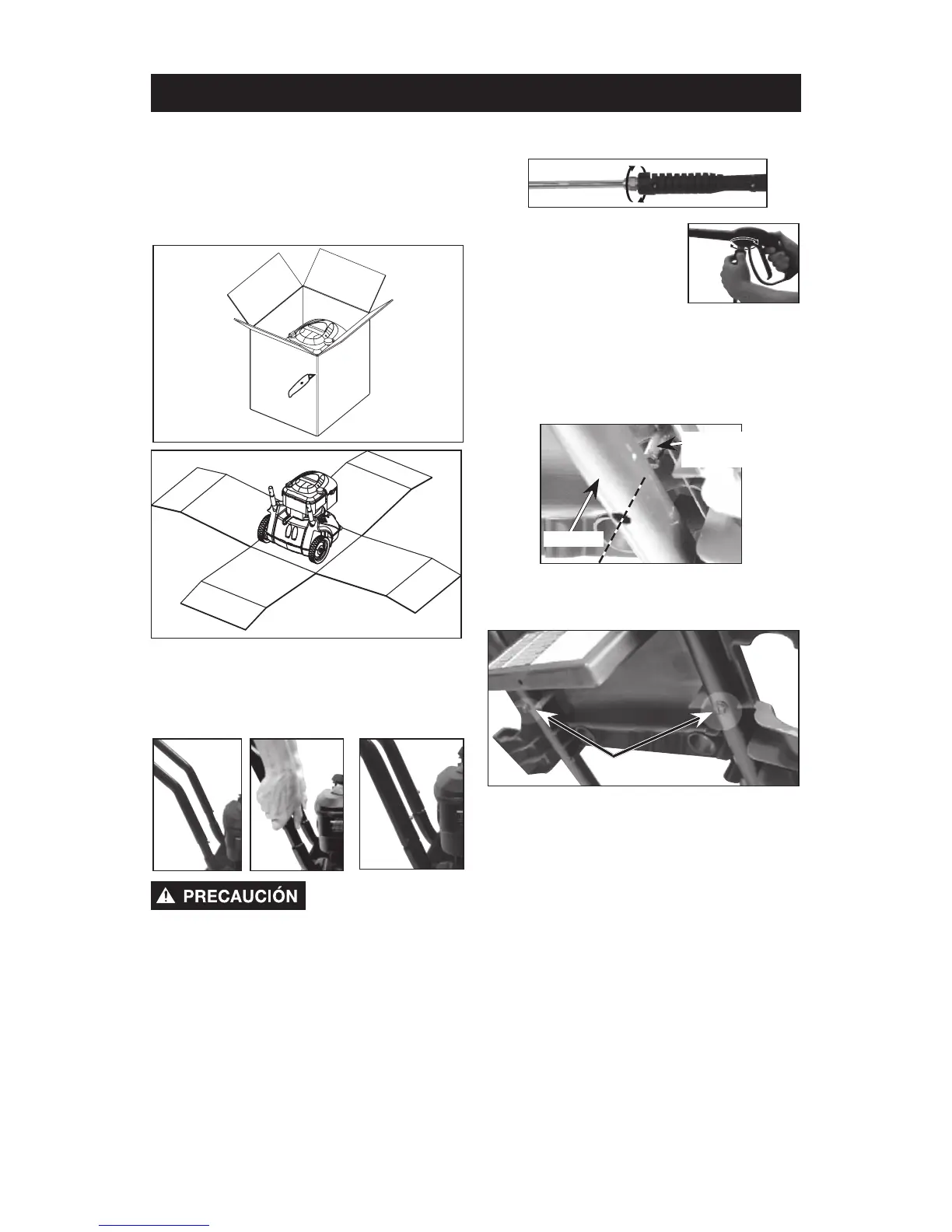

INSTRUCCIONES PARA ARMAR
Tornillo
Manillar
Vástago con
rosca hembra
