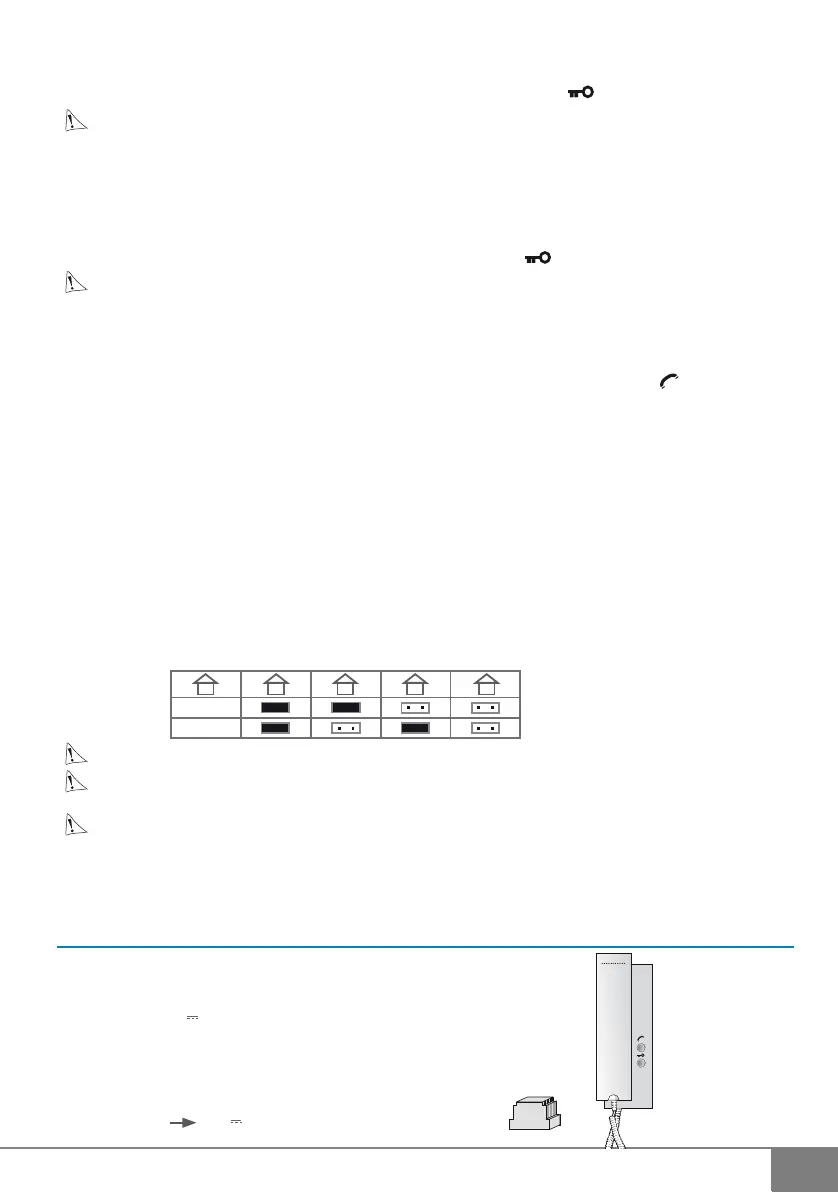

CFI EXTEL MULTI PRO - 12/2011
PT4
b.
Ligação de uma chapa-testa, fechadura eléctrica e de uma motorização de portão
Uma chapa-testa ou uma fechadura eléctrica deve ser ligada aos bornes 7 e 8 da placa de rua.
O gatilho ou a fechadura será comandada ao premir brevemente (1 s.) a tecla
do microtelefone.
Importante :
A chapa-testa ou a fechadura eléctrica que vai instalar, deverá imperativamente ser equipada de uma memória
mecânica como todas as referências EXTEL. Para a cablagem consultar a etiqueta colada nas costas do microtele-
fone e nas costas da placa de rua.
Um automatismo deve ser ligada aos bornes 5 e 6 da placa de rua e os 2 bornes «comando externo» do seu
automatismo.
O automatismo será comandado ao premir durante 3 segundos a tecla
do microtelefone.
As funções só ficam válidas se o microtelefone for accionado
c. Conexão de um combinado suplementar (CB BUS PRO 2 em opção)
Um micro telefone complementar CB BUS PRO 2 é ligado em paralelo ao microtelefone mais próximo.
Pode ligar até 6 microtelefones suplementares.
Intercomunicação entre os microtelefones da mesma família (opção CB BUS PRO 2) : A tecla permite-lhe ligar-
se ao os microtelefones e conversar com toda a discrição. (Esta função neutraliza as chamadas a partir da placa de
rua e o tempo de comunicação), no entanto, a intercomunicação cessa em caso de chamada da platina de rua para
uma outra habitação.
d. Ligação da alimentação eléctrica
Ligá-la diretamente nos terminais 1 e 2 nas costas do microtelefone (Certificar-se do respeito das polaridades)
- Basta um único bloco de alimentação no caso de uma instalação com vários microtelefone
- A alimentação deve ser instalada no microtelefone mais próximo da primeira platina de rua.
e. Activação do modo 3 ou 4 famílias
Recorrer ao esquema de cablagem (fig. 6 ou 7)
- Retirar o gancho «JP3» para activar o modo 3 ou 4 famílias nas costas da platina de rua (fig.2b - 10)
- Retirar ou não os cavaleiros «JP1» e/ou «JP2» nas costas do microtelefone (fig 2a - 6) para determinar o seu
microtelefone em família 1, 2, 3 ou 4.
regulação:
É obrigatório respeitar a polaridade durante a ligação no microtelefone.
Nota: Não há função de monitorização. Apenas a chamada proveniente da platina de rua permite a comuni-
cação para o exterior..
Importante :
Duração da chamada: cerca de 30 segundos (6 toques)
Tempo de comunicação com a platina de rua: cerca de 90 segundos no máximo
Tempo de comunicação em intercomunicação entre microtelefones da mesma família: 30 segundos no máximo
6. CARACTERÍSTICAS TÉCNICAS
a. Combinado (CB BUS PRO 2)
• Referência: 810010
• Alimentação: 18 V
• Consumo: 2W
• Dimensões (mm): 210x70x40
b. Alimentação
• Tensão: 230V~ 18 V 1500 mA
1234
JP1
JP2
