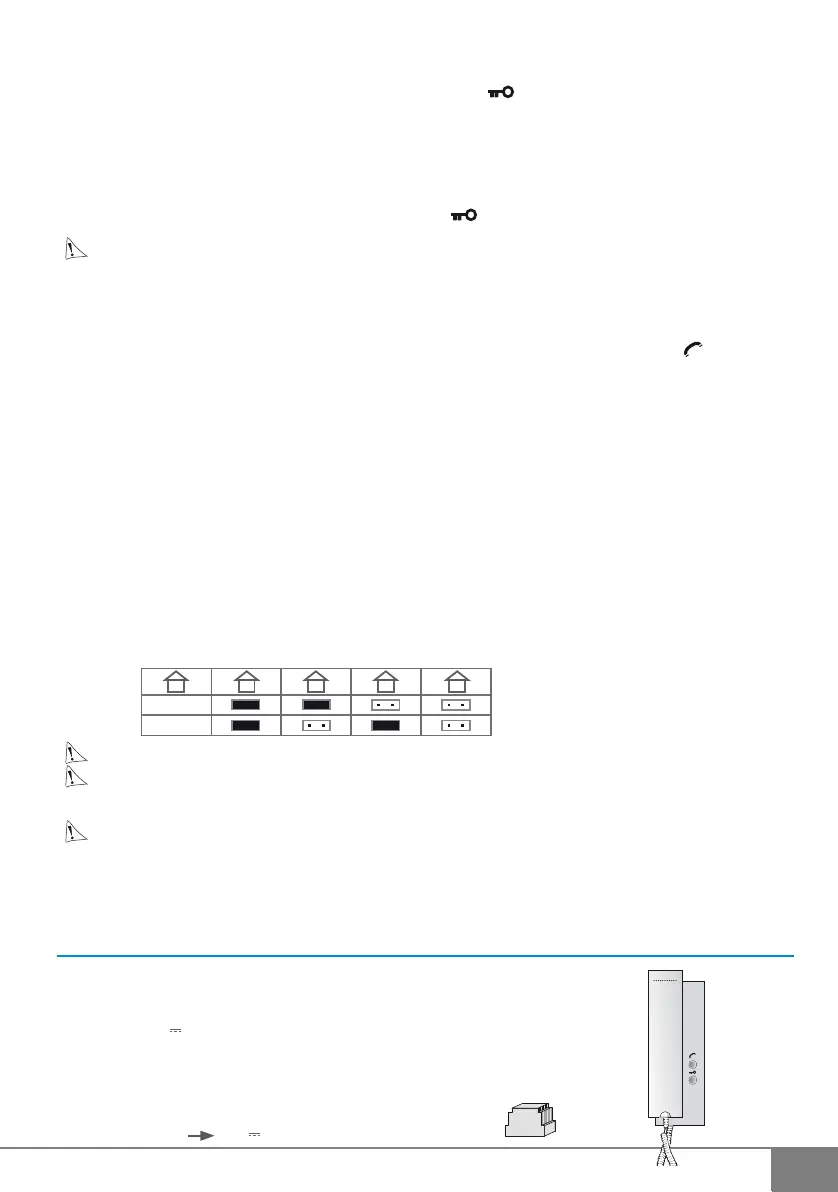

CFI EXTEL MULTI PRO - 12/2011
D4
b. Anschluss eines Türöffners, eines Elektroschlosses und eines Torantriebs
Ein Elektroschloss bzw. -türöffner wird an die Klemmen 7 und 8 an der Außenstation angeschlossen.
Der Riegel oder die Sperre wird durch kurzen Tastedruck (1 sek.)
auf dem Hörer gesteuert.
Wichtig : Der Türöffner bzw. das Elektroschloss muss unbedingt mit einem mechanischen Speicher – wie alle
EXTEL Artikel – aus gestattet sein. Für die Verdrahtung sind die Etiketten auf der Rückseite des Monitors sowie
auf der Rückseite der Außenstation zu beachten.
Ein Torantrieb wird an die Klemmen 5 und 6 und den 2 «Außensteuerungs»-Klemmen des Torantriebs installiert.
Das Automatismus wird durch einen 3 Sekunden Tastedruck
auf dem Hörer gesteuert.
Die Funktionen sind nur möglich, wenn der Hörer abgenommen wird
c. Anschluss einer zusätzlichen optionalen Innensprechanlage (option CB BUS PRO 2)
Ein Zusatzhörer CB BUS PRO 2 wird parallel zum nächsten Hörer angeschlossen.
Sie können bis 6 zusätzliche Hörer anschließen
- Interkommunikation zwischen Hörern der gleichen Familie (option CB BUS PRO 2) : Mit der Taste können
Sie mit dem Sprechgerät eine mithörgesperrte Sprechverbindung herstellen. (Während der Dauer des internen
Gesprächs ist die Verbindung mit der Außenstation gesperrt) wobei die Interkommunikation unterbrochen wird,
wenn über die Türsprechanlage eine andere Wohnung angerufen wird.
d. Stromversorgungsanschluss
Direkt an die Klemmen 1 und 2 auf der Rückseite des Hörers anschließen (Vorsicht: Polarität beachten!)
- Ein einziges Stromversorgungsgerät reicht für eine Installation mit mehreren Innensprechanlage aus.
- Die Versorgung muss an dem Innensprechanlage angeschlossen werden, der der ersten Haustürstation am nächsten
gelegen ist.
e. Aktivierung des 3 oder 4-Familien Modus
Siehe Verdrahtungsplan (fig. 6 oder 7).
- Den Reiter «JP3» entfernen, damit der 3 oder 4 Familien Modus aktiviert wird (fig. 2b - 10) an der Rückseite der
Türsprechanlage der Eingangstür (fig.2b - 10)
- Die Steckverbindungen «JP1» und/oder «JP2» auf der Rückseite des Hörers (Abb. 2a - 6) entfernen oder nicht
entfernen, um Ihren Hörer Familie 1, 2, 3 oder 4 zuzuordnen.
Einstellung:
Es ist unerlässlich, die Polarität beim Anschluss des Hörers zu beachten.
Hinweis: Eine Monitoring-Funktion existiert nicht. Nur ein Anruf von der Türsprechanlage ermöglicht die
Kommunikation nach außen
Wichtig:
Anrufdauer: ca. 30 Sekunden (6 Mal Klingeln)
Kommunikationsdauer mit der Türsprechanlage: Maximal ca. 90 Sekunden
Interkommunikationsdauer zwischen Hörern der gleichen Familie: Maximal ca. 30 Sekunden
6. TECHNISCHE DATEN
a. Innensprechanlage (CB BUS PRO 2)
• Reference: 810010
• Ernährung: 18 V
• Verbrauch: 2W
• Entschließung (mm): 210x70x40
b. Stromversorgung
• Spannung: 230V~ 18 V 1500 mA
1234
JP1
JP2
