Extel WEVP 2100 E - Page 15

c. Section des câbles
INSTALLATION CABLE à utiliser OBSERVATIONS
SANS gâche
4 fils 6/10°
ou serrure électrique
AVEC gâche
4 fils 6/10° Prévoir une serrure ou une gâche électrique Extel
ou serrure électrique + 2 fils 6/10 ° et un transformateur 230V
~
/12V
~
EXTEL WE 146 bis, WE TR 14602
AVEC un automatisme
4 fils 6/10° Raccorder directement sur les bornes «commande extérieure »
de portail + 2 fils 6/10° de l’automatisme de portail les bornes 5 - 6 du moniteur
SANS gâche + 4 fils 1,5 mm
2
ou serrure électrique
AVEC gâche +
4 fils 1,5 mm
2
Prévoir une serrure ou une gâche électrique Extel
ou serrure électrique + 2 fils 1,5 mm
2
et un transformateur 230V
~
/12V
~
EXTEL WE 146 bis, WE TR 14602
AVEC un automatisme
4 fils 1,5 mm
2
Raccorder directement sur les bornes «commande extérieure »
de portail + 2 fils 6/10° de l’automatisme de portail les bornes 5 - 6 du moniteur
SANS gâche + 4 fils 1,5 mm
2
ou serrure électrique
AVEC gâche +
4 fils 1,5 mm
2
Prévoir une serrure ou une gâche électrique Extel
ou serrure électrique + 2 fils 1,5 mm
2
et un transformateur 230V
~
/12V
~
EXTEL WE 146 bis, WE TR 14602
AVEC un automatisme +
4 fils 1,5 mm
2
Raccorder directement sur les bornes «commande extérieure »
de portail + 2 fils 1,5 mm
2
de l’automatisme de portail les bornes 5 - 6 du moniteur
de 1
à 25 m
de 25 m
à 50 m
DISTANCE
de la caméra
à l’écran
de 50
à 100 m
Attention : il ne faut en aucun cas doubler les fils pour en augmenter la section

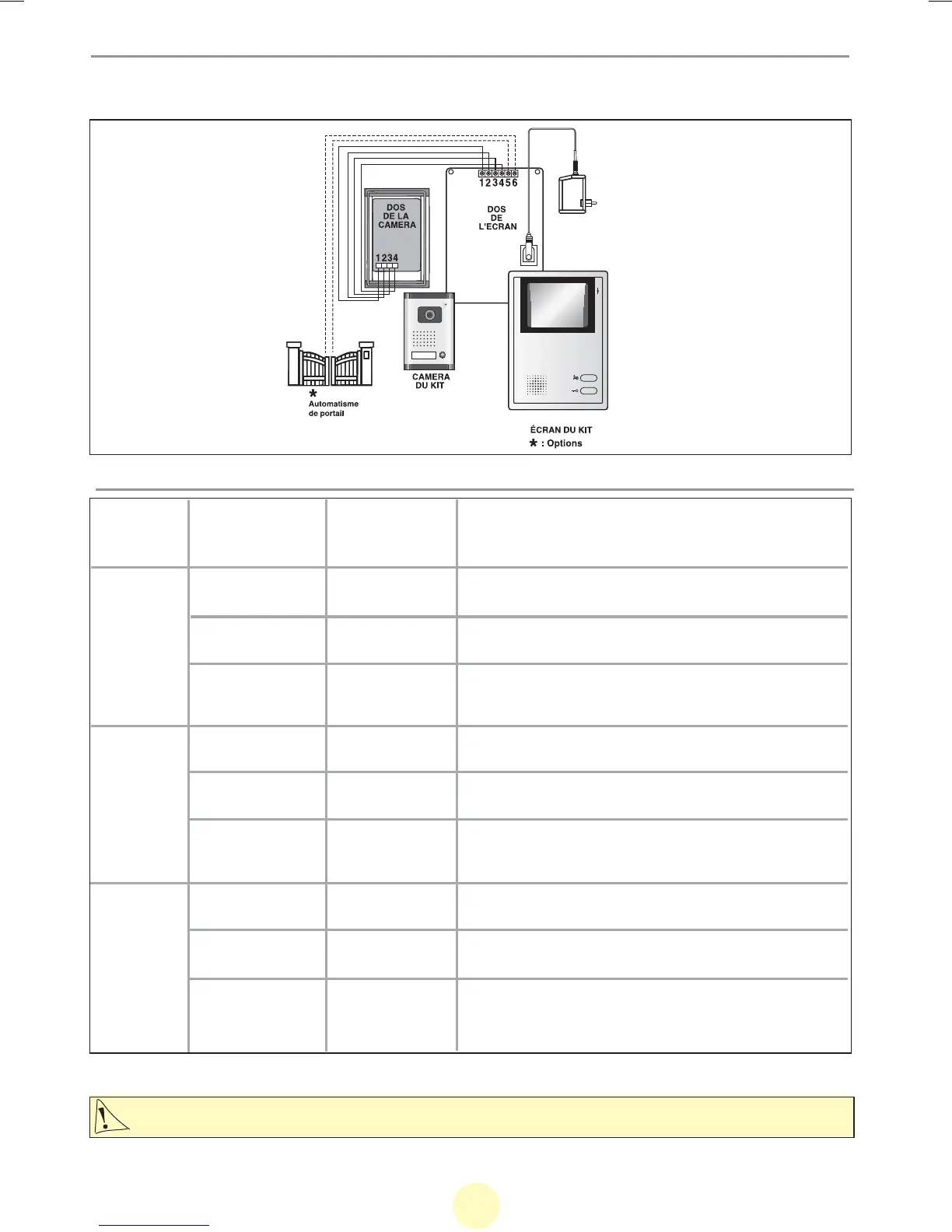

b. Schéma de câblage pour la commande d’un automatisme de portail
Pour la commande d’un automatisme de portail raccorder directement les bornes
«commande auxiliaire» de votre automatisme sur les bornes 5 et 6
15
