Extel WEVP 2100 E - Installation Guide

7
a. Installation du poste de réponse ( écran )
a.Installatie van de binnenpost
a. Installazione del posto ricevitore (schermo)

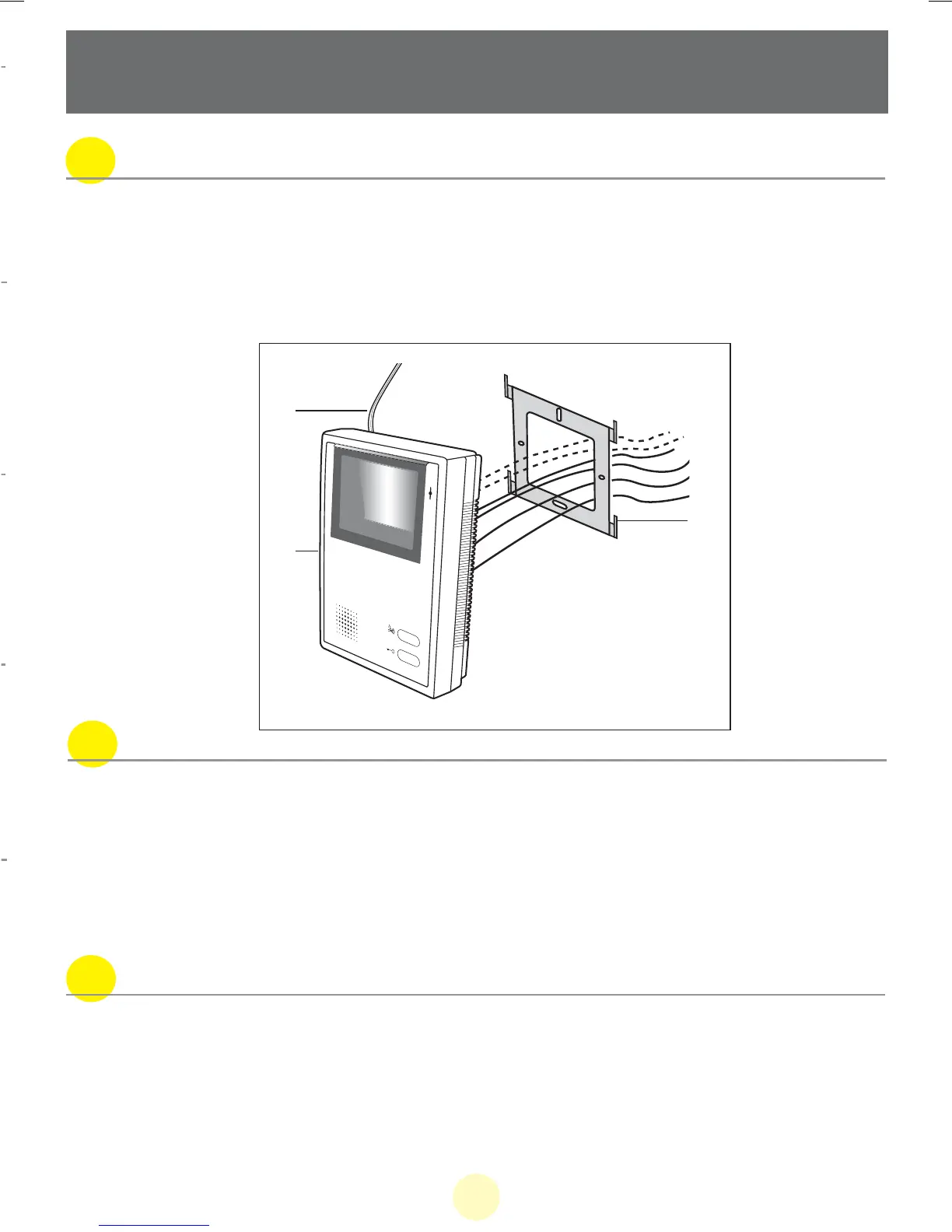

1. Fixer le support mural (2).
2. Raccorder les fils venant de la caméra extérieure en respectant le schéma de câblage
(pages 11 & 15).
3. Mettre en place l’écran (1) sur le support mural (2).
4. Après avoir raccordé la caméra, brancher la fiche d’alimentation (3).
1. Plaats de muursteun (2).
2. Sluit de draden die van de buitenpost komen aan op de binnenpost volgens het schema
(blz. 12 & 16).
3. Plaats de monitor (1) op de muursteun (2)
4.
Nadat de draden van de buitenpost aangesloten zijn, kan de voeding aangesloten worden (3).
1. Fissare il supporto murale (2)
2. Collegare i fili che escono dalla pulsantiera esterna secondo lo schema di collegamento in
pagina 12 & 17
3. Sistemare lo schermo (1) sull’apposito supporto murale (2)
4. Dopo avere collegato la telecamera al visiofono, allacciare alla rete (3)
3. INSTALLATION / INSTALLATIE / INSTALLAZIONE/
INSTALACIÓN / INSTALAÇÃO / INSTALLATION / INSTALLATION
3
1
2
