c. sezione dei cavi
INSTALLAZIONE CAVO da OSSERVAZIONI
utilizzare
senza apriporta
4 fili 6/1
o serratura elettrica
con apriporta
4 fili 6/1
Prevedere una apriporta con un trasformatore
o serratura elettrica
+ 2 fili 6/1
230V
~
/12V
~
EXTEL WE 146 bis, WETR 14602
con automazione
4 fili 6/1
collegare direttamente i 2 morsetti 5 - 6
di apertura cancello
+ 2 fili 6/1
sul “ comando esterno” dell’automazione di cancello
senza apriporta
4 fili 1,5 mm
2
o serratura elettrica
con apriporta
4 fili 1,5 mm
2
Prevedere una apriporta con un trasformatore
o serratura elettrica
+
2 fili 1,5 mm
2
230V
~
/12V
~
EXTEL WE 146 bis, WETR 14602
con automazione
4 fili 1,5 mm
2
collegare direttamente i 2 morsetti 5 - 6
di apertura cancello
+ 2 fili 6/1
sul “ comando esterno” dell’automazione di cancello
senza apriporta
4 fili 1,5 mm
2
o serratura elettrica
con apriporta
4 fili 1,5 mm
2
Prevedere una apriporta con un trasformatore
o serratura elettrica
+
2 fili 1,5 mm
2
230V
~
/12V
~
EXTEL WE 146 bis, WETR 14602
con automazione
4 fili 1,5 mm
2
collegare direttamente i 2 morsetti 5 - 6
di apertura cancello
+ 2
fili 1,5 mm
2
sul “ comando esterno” dell’automazione di cancello
da 1
a 25 m
da 25 m
a 50 m
DISTANZA
dalla
telecamera
da 50
a 100 m
Attenti : è vietato addoppiare i cavi per aumentare la sezione

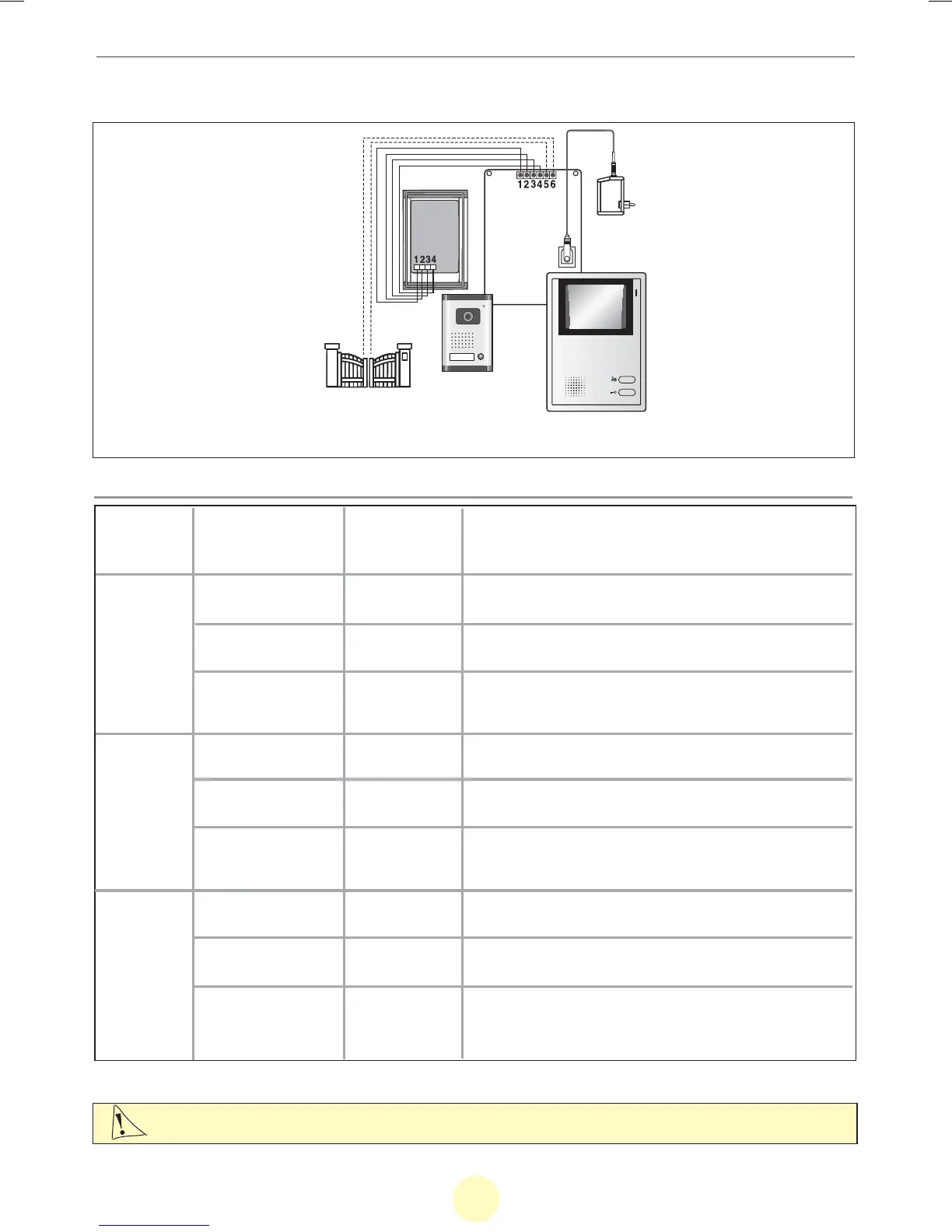

b. schema di collegamento per il comando dell’apertura del cancello
Per il comando dell’apertura di cancello, collegare direttamente i morsetti «comando ausilia-
rio» dell’automazione cancello sui terminali 5-6 del monitore
PARTE
POSTERIORE
DELLA
TELECAMERA
PARTE
POSTERIORE
DELLO
SCHERMO
TELECAMERA
*
accessori
*
Sistema di
apertura
cancello
SCHERMO
