c. Kabelabschnitt
ENTFERNUNG
der Kamera zum
Bildschirm
INSTALLATION Zu verwendende
DRÄHTE
BEOBACHTUNGEN
von 1 bis 25 m
OHNE Türöffner
oder Elektroschloss
4 Drähte 6/10°
MIT Türöffner
oder Elektroschloss
4 Drähte 6/10°
+
2 Drähte 6/10°
Ein Extel Türöffner oder Elektros-
chloss und einen 230 V~/12V~
Transformator EXTEL WETR
14602 vorsehen.
MIT
einer Torautomatik
4 Drähte 6/10°
+
2 Drähte 6/10°
Direkt mit den Verbindungs-
klemmen „Außenantrieb“ des
Torantriebs auf den Verbindungs-
klemmen 5 – 6 des Monitors
anschließen.
von 25 bis 50 m
OHNE Türöffner
oder Elektroschloss
4 Drähte 1,5 mm²
MIT Türöffner oder
Elektroschloss
4 Drähte 1,5 mm²
+
2 Drähte 1,5 mm²
Ein Extel Türöffner oder Elektros-
chloss und einen 230 V~/12V~
Transformator EXTEL WETR
14602 vorsehen.
MIT
einer Torautomatik
4 Drähte 1,5 mm²
+
2 Drähte 1,5 mm²
Direkt mit den Verbindungs-
klemmen „Außenantrieb“ des
Torantriebs auf den Verbindungs-
klemmen 5 – 6 des Monitors
anschließen.
von 50 bis 100 m
OHNE Türöffner
oder Elektroschloss
4 Drähte 1,5 mm²
MIT Türöffner oder
Elektroschloss
4 Drähte 1,5 mm²
+
2 Drähte 1,5 mm²
Ein Extel Türöffner oder Elektros-
chloss und einen 230 V~/12V~
Transformator EXTEL WETR
14602 vorsehen.
MIT
einer Torautomatik
4 Drähte 1,5 mm²
+
2 Drähte 1,5 mm²
Direkt mit den Verbindungs-
klemmen „Außenantrieb“ des
Torantriebs auf den Verbindungs-
klemmen 5 – 6 des Monitors
anschließen.
In keinem Fall die Drähte verdoppeln, um den Querschnitt zu erhöhen.

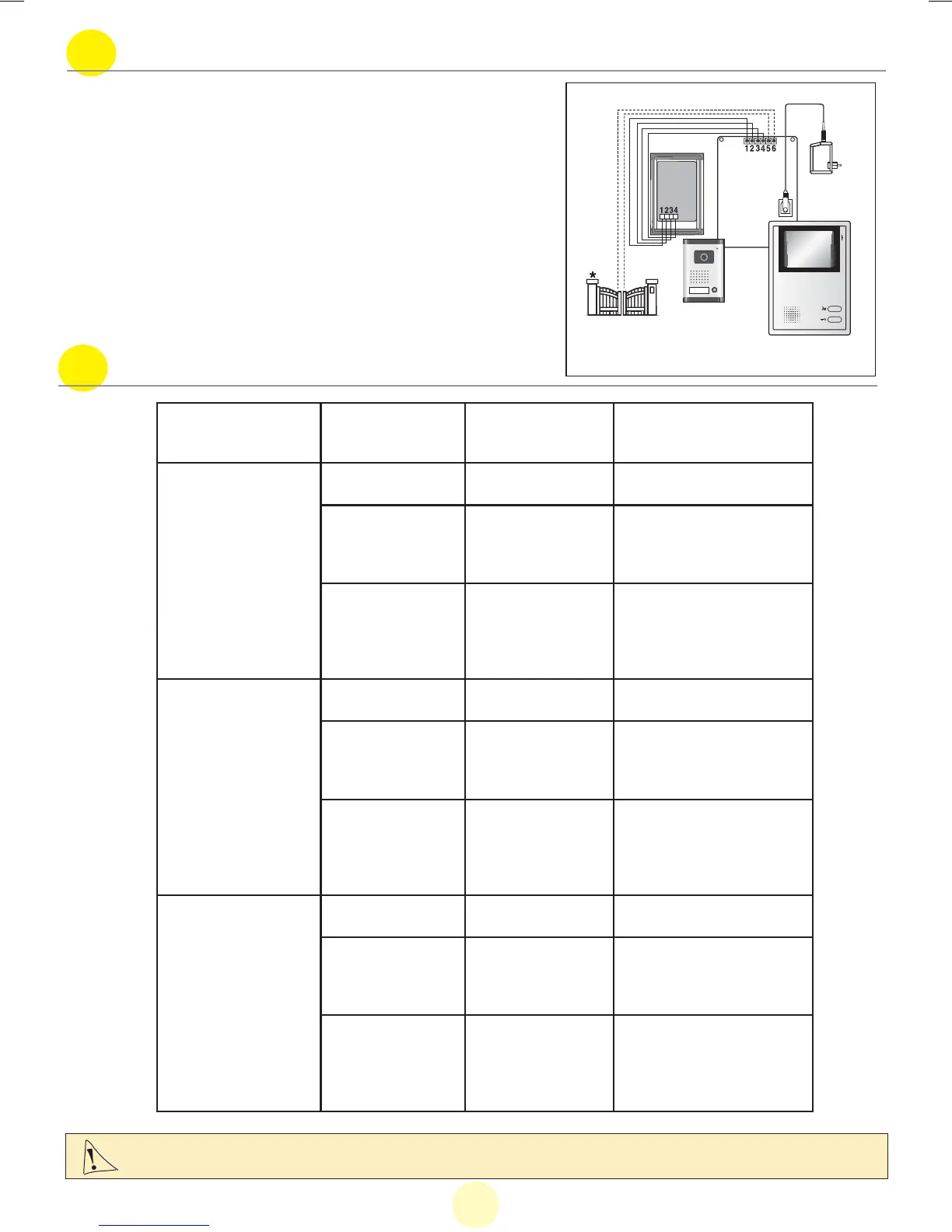

b. Verdrahtungsschema für die Bedienung eines Torantriebs
Für die Bedienung einer Torautomatik diese direkt an
den Verbindungsklemmen „Zusatzantrieb“ ihrer
Automatik auf den Verbindungsklemmen 5 und 6
anschließen.
* : Optionen
