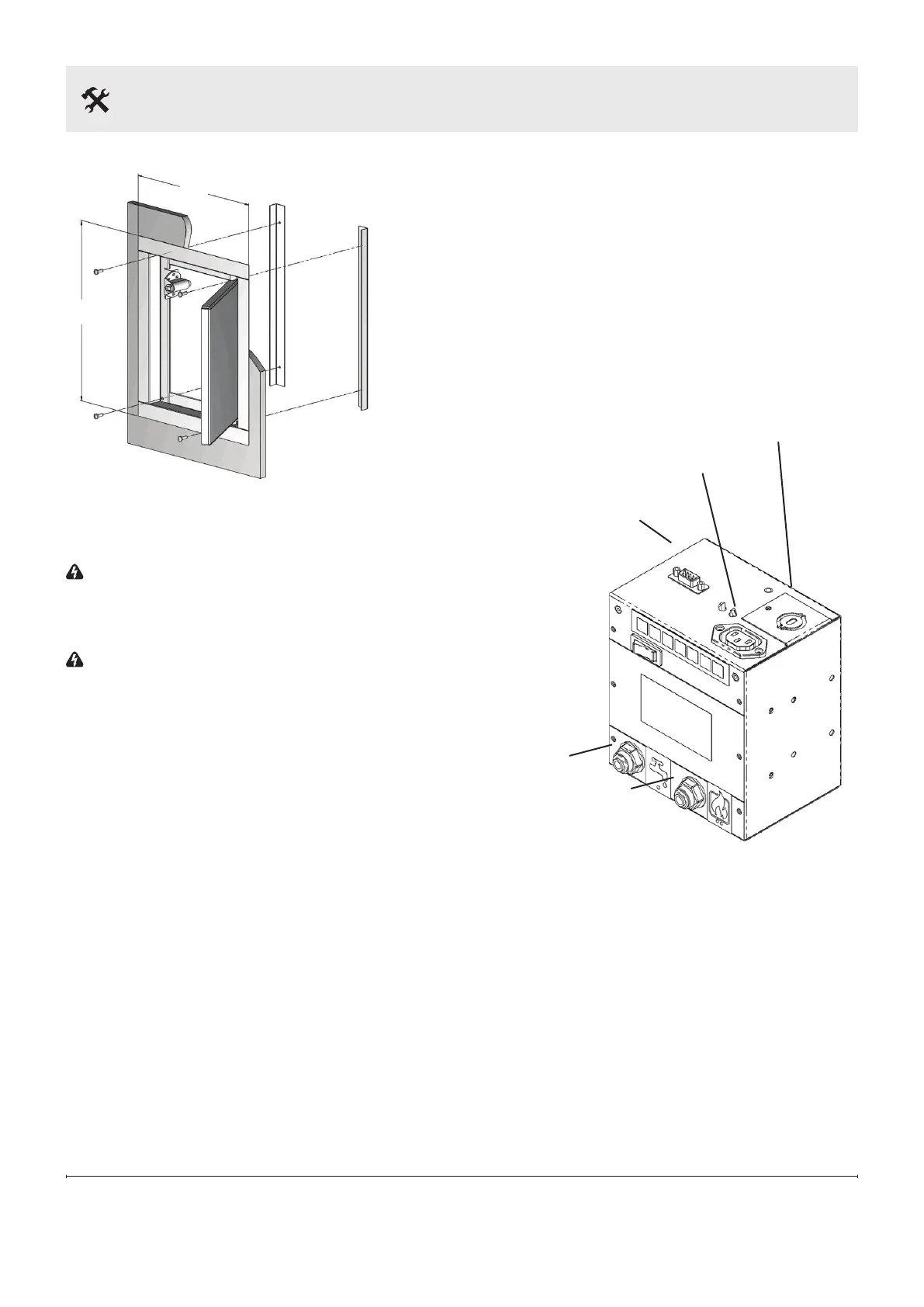

14 www.faberre.com
Instalación
[9.8]
250
[11.8]
300
Conecte el suministro eléctrico
ADVERTENCIA: No intente cablear sus propios
circuitos. Para reducir la amenaza de incendio,
descarga eléctrica o lesiones en las personas,
siempre utilice un electricista autorizado.
ADVERTENCIA: Asegúrese de que la alimentación
esté desconectada del circuito en el que se instalará
la chimenea hasta que se complete la instalación.
1. Use un cable de alimentación de 2 conductores
con conexión a tierra (3 cables en total) desde el
corte del circuito hasta la caja de control.
2. Permita una longitud de cable adecuada para
poder conectar la caja de control antes del
montaje.
3. Retire el panel ciego de la caja de control.
4. Pase el cable de la fuente de alimentación a
través del orificio ciego y asegúrelo con un anillo
pasacables de 1/2 in.
5. Conecte el cable negro de la caja de control
al cable con corriente (L1) de la fuente de
alimentación.
6. Conecte el cable blanco de la caja de control al
cable neutro (N) del cable de alimentación.
7. Conecte el cable verde de la caja de control al
cable de tierra (G) del cable de alimentación.
8. Vuelva a instalar el panel ciego en la caja de control.
9. Conecte la caja de control a la chimenea usando
el cable de extensión CA suministrado.
10. Conecte la conexión DC de la caja de control a la
chimenea utilizando el cable DC suministrado.
11. Monte la caja de control como se describe en la
sección anterior.
!
NOTA: La longitud máxima del cable desde
el centro de la chimenea a la derecha de la
chimenea es de 3.3 pies (1.0 m) y a la izquierda
es de 4.9 pies (1.5 m).
Agujero para
conexión por cable
Conexión de
enchufe eléctrico
Conexión del
cable DC
Entrada
Salida
