Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (620000305)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (620000304)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with
the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour
des installations avec L'Inca HC SS, enlevez la section perforée additionnelle.

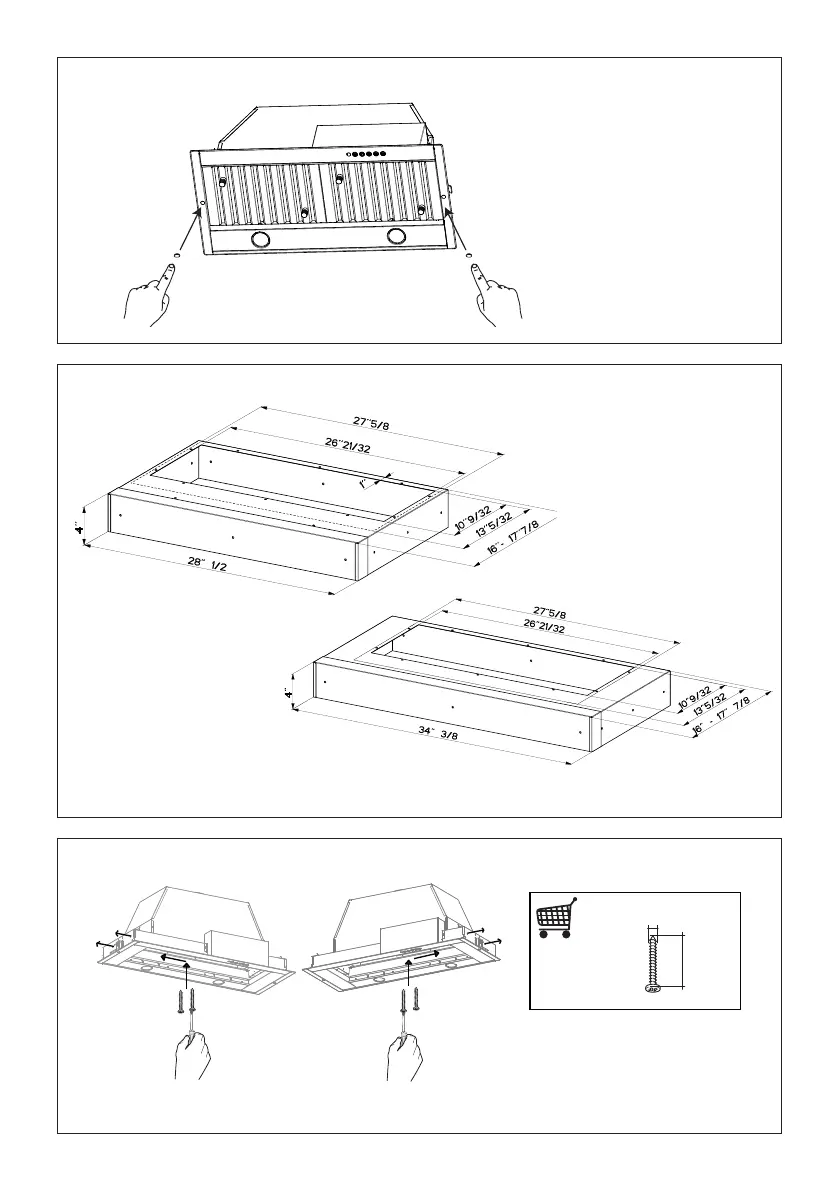

LINER DIMENSIONS / DIMENSIONS DU CADRE
FIGURE 1
Pre-Planning Your Installation -
Important: The recommended height to install this hood o the
cooktop is a minimum of 24" and a maximum of 30” for maximum eectiveness. Also consult the cooktop
manufacturer’s recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-des-
sus de la surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum
d’ecacité. De plus, nous vous recommandons consulter le manuel de recommandations du fabricant
de la surface de cuisson.
MOD. INCA BIG ESB
RIF. -
N.DIS. 352_731.1
DATA 24-Nov-10
LINER DIMENSIONS
ADDITIONAL FIXATION POINTS
Standard Liner 36 Stainless (LINE36ST)
designed for 36” wide installations
Cadre Standard 36 Axier Inoxydable (620000305)
peut être employée les hottes encastrable sur mesure de 36"
Standard Liner 30 Stainless (LINE30ST)
designed for 30” wide installations
Cadre Standard 30 Axier Inoxydable (620000304)
peut être employée les hottes encastrable sur mesure de 30"
Note: Standard Liners are pre-cut for installation of Inca Smart. For installations with
the Inca HC SS, remove the additional perforated section.
Note: Les Cadres Standard sont précoupés pour l'installation de l'Inca Smart. Pour
des installations avec L'Inca HC SS, enlevez la section perforée additionnelle.
LINER DIMENSIONS / DIMENSIONS DU CADRE
FIGURE 1
Pre-Planning Your Installation -
Important: The recommended height to install this hood o the
cooktop is a minimum of 24" and a maximum of 30” for maximum eectiveness. Also consult the cooktop
manufacturer’s recommendation.
Planiez votre installation - Important : La hauteur recommandée pour installer cette hotte au-des-
sus de la surface de cuisson est d’un minimum de 24” et d’un maximum de 30” pour un maximum
d’ecacité. De plus, nous vous recommandons consulter le manuel de recommandations du fabricant
de la surface de cuisson.
MOD. INCA BIG ESB
RIF. -
N.DIS. 352_731.1
DATA 24-Nov-10
"Note: Standard Liners need to have the center perforation removed for installation"
"Note: Possible additional xation points of the product with 4 screws "
3/16 “
Min.1 3/8 “
Max.1
3/4 “
Insert the 2 Caps in the screws
hole, as shown.
8
