Version 10/05 - Page 9
INSTALLATION POUR RECIRCULATION D'AIR

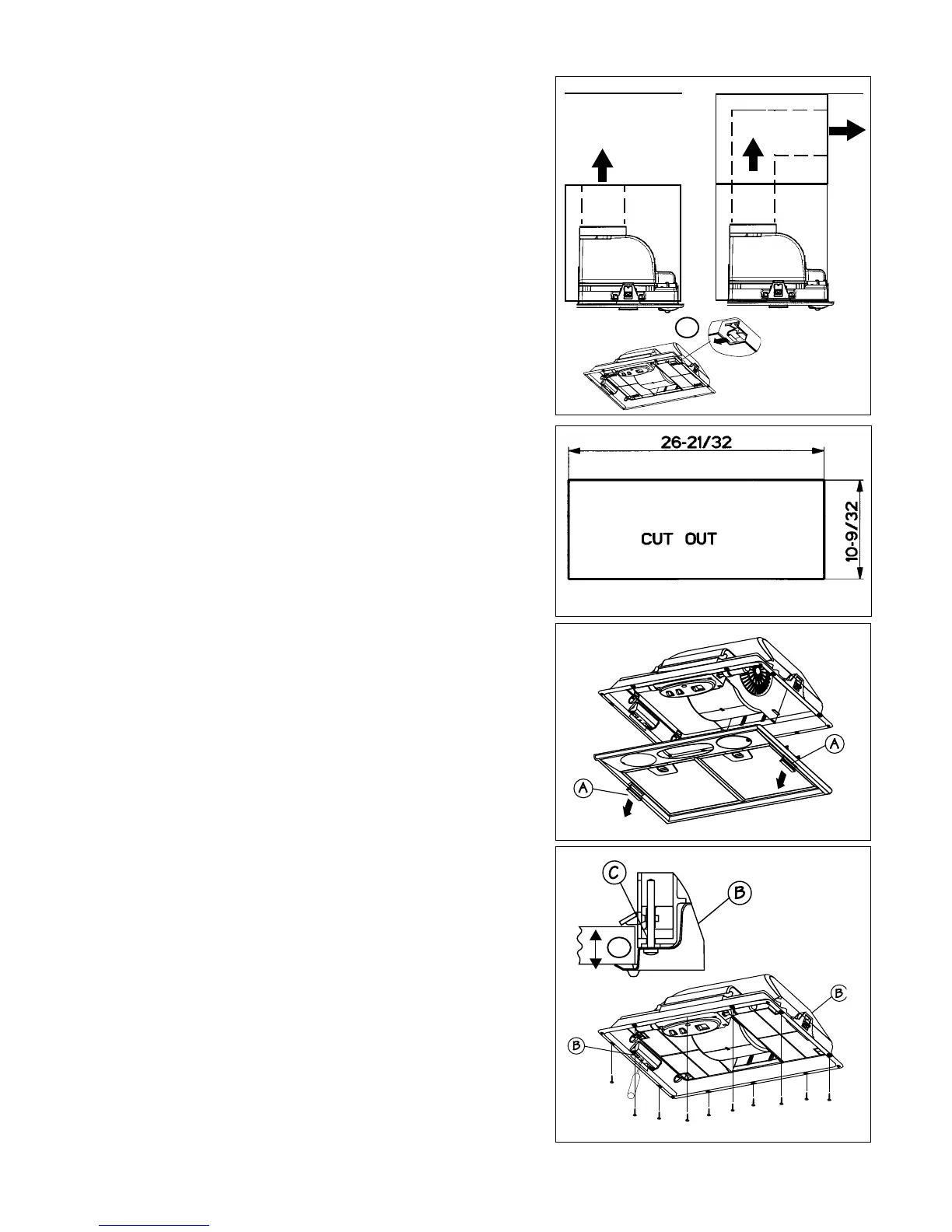

Un nécessaire des Filtres au Charbon est requis pour ce type d'installation (FIGURE
1). Les filtres au charbon doivent être insérés derrière les filtres pour la graisse (A de la
FIGURE 1). Installation pour recirculaton d'air requis conduit pour divertir l'air à l'extérieur
de l'armoire. Ne la conduit terminez pas dan l'armoire.
FAIRE LA COUPE
1. Débrancher et enlever la cuisinière afin dʼavoir un meilleur accès aux armoires
supérieures et au mur arrière. Placer un recouvrement épais sur la plaque de cuisson,
la cuisinière encastrée ou le dessus du comptoir pour protéger des dommages et de
la poussière.
2. Déterminer et marquer clairement, à lʼaide dʼun crayon, la ligne centrale sur le mur
où la hotte sera installée.
3. Déterminer et faire toutes les coupes nécessaires dans le mur pour les conduits.
Installer les conduits avant la hotte.
4. Déterminer lʼemplacement approprié pour le câble dʼalimentation. Utiliser une mèche
de 1 1/4 po pour faire un trou et y passer le câble dʼalimentation. Utiliser du calfeutrage
pour sceller tout autour du trou. NE PAS mettre en circuit tant que lʼinstallation nʼest pas
complétée.
5. Découper l'ouverture où la hotte sera installée (FIGURE 2).
INSTALLATION DE LA HOTTE
1. Retirer lʼappareil de la boîte et le déposer sur une surface plate pour lʼassemblage.
Couvrir la surface pour éviter tout dommage. Retirer toutes les pièces incluant les vis, le
registre à clapet, le compartiment de filage, et nécessaire de documentation avant de
jeter la boîte.
2. Placer le registre rond dans l'ouverture d'échappement de la hotte et appuyer forte-
ment sur le registre.
3. Retirer le bas de la hotte en tirant sur les pattes grises (A de la FIGURE 3) qui se
trouvent sur les deux côtés.
4. Installer la hotte sur lʼarmoire à lʼaide de deux fixations à ressort, une de chaque côté
de la hotte (B de la FIGURE 4). Utiliser un tournevis Phillips et serrer la vis de reglement
(C de la FIGURE 4) tandis que les fixations s'attachent fortement à la surface. Si l'épais
du bas de l'armoire est MOINS de 3/4 po., installer bloc de bois pour remplir l'espace.
5. AUSSI installer la hotte sur lʼarmoire à lʼaide des 10 vis fournies (FIGURE 4).
6. Replacer le bas de la hotte et appuyer sur les pattes grises (A de la FIGURE 3).
7. Retirer le couvercle du compartiment de filage. Passer le câble dʼalimentation dans
la pastille enfonçable. Attacher le fil blanc du câble dʼalimentation sur le fil blanc de la
hotte avec une cosse. Attacher le fil noir du câble dʼalimentation au fil noir de la hotte
avec une cosse. Brancher le fil de mise à la terre vert (jaune et vert) sous la vis de mise
à la terre verte. Utiliser les quatre trous fournis et fixer le compartiment de filage au mur
ou à l'armoire, déterminé par l'emplacement du câble dʼalimentation (vis non fournies).
Replacer le couvercle.
8. Brancher le conduit sur le registre et sceller toutes les connexions avec du ruban à
conduit.
9. Mettre lʼalimentation en circuit. Mettre en circuit le ventilateur et la lumière. Si la hotte
ne fonctionne pas, vérifier si le disjoncteur nʼest pas fermé ou si le fusible nʼest pas
grillé. Si lʼappareil ne fonctionne toujours pas, débrancher lʼalimentation et vérifier si les
connexions ont été effectuées correctement.
FIGURE 1
FIGURE 2
FIGURE 4
FIGURE 3
