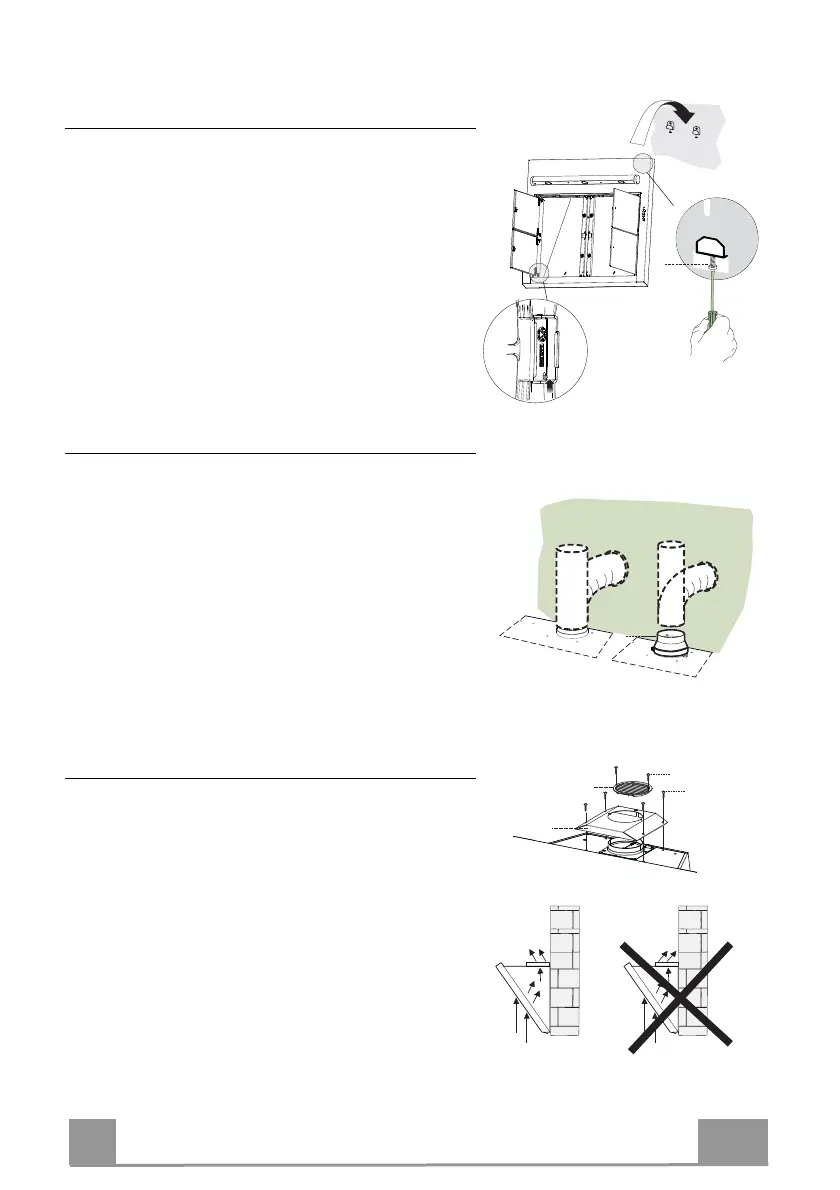

Montaje del cuerpo de la campana
• Abrir los paneles aspirantes.
• Desenganchar el panel del cuerpo de la campana de-
slizando la leva del perno de sujeción.(A)
• Quitar los Filtros Antigrasa maniobrando en las manillas.
• Regular los dos tornillos Vr, de las abrazaderas 11a,
sin apretarlos completamente.(B)
• Enganchar el cuerpo de la campana en las 2 abraza-
deras 11a.
• Desde el interior de la campana ajustar los tornillos
Vr para nivelar el Cuerpo de la Campana.
• Colocar el tornillo de seguridad 11.
(A)
(B)
Vr
Conexiones
SALIDA DEL AIRE VERSIÓN ASPIRANTE
Para la instalación de la versión aspirante, conectar la
campana al tubo de salida mediante un tubo rígido o
flexible a discreción del instalador.
• Introducir la brida de reducción 9 en la salida del
cuerpo de la campana.
• Fijar el tubo con abrazaderas adecuadas. Este mate-
rial no se proporciona en dotación.
• Quitar los filtros antiolor al carbón activo.
ø 150
9
ø 120
SALIDA DEL AIRE VERSIÓN FILTRANTE
En la instalación en Versión Filtrante hay que comprar
el kit Cartucho al carbón activado.
• Quitar el angular que sujeta la chimenea
• Atornillar la tapa filtrante en la salida del aire, usan-
do cuatro tornillos 12c (2,9 x 6,5).
• Fijar la rejilla de dirección 8 en la salida del aire reci-
clado mediante los 2 tornillos 12d (2,9 x 9,5) en do-
tación.
16
12c
12d
8
