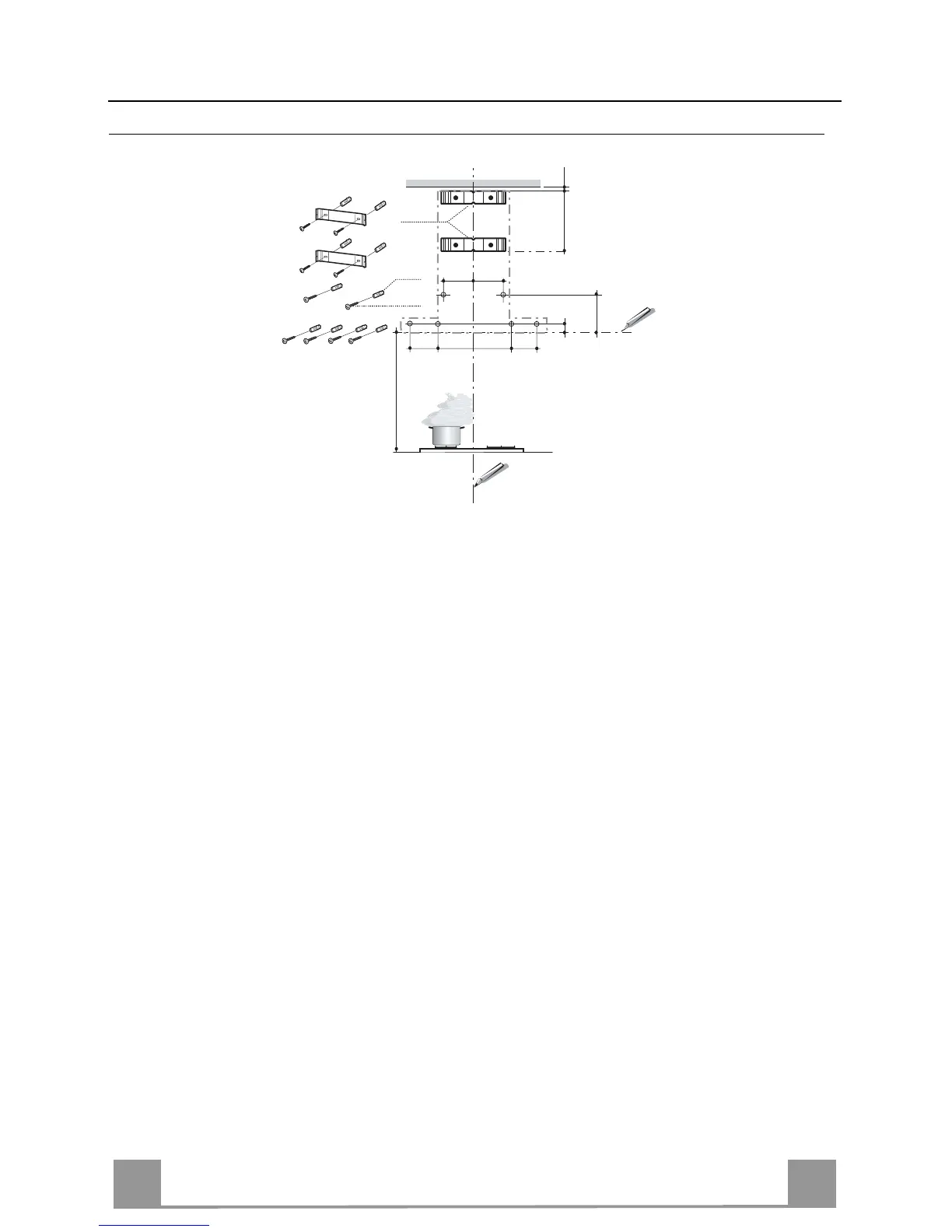

取り付けのしかた
壁に穴をあけてブラケットを固定する
• 壁に印をつけてください
• フードが取り付けられる壁部分の中心に、天井まであるいはできるだけ高いところまで、垂
直に目安線を引いてください。
• ガスレンジのトップから上800mmのところに水平に目安線を引いてください。
• 図のように、天井からあるいは上限から1-
2mmのところにブラケット7.2.1を置いてください。そのとき、ブラケットの中央（切れ込み
）を垂直の目安線とそろえてください。
• 壁にブラケットの各穴の中心を示す印をつけてください。
• 図のように、ブラケット7.2.1をひとつめのブラケットからX
mmだけ下に置いてください（Xは付属のダクト上部の高さ）
• そのとき、中央（切れ込み）を垂直の目安線とそろえてください。
• 壁にフード本体ブラケットの穴と穴の中心を示す印をつけてください。
• 図のように、垂直の目安線から116mmおよび水平の目安線から320mmのところに、点で印をし
てください。
• この作業をもうひとつの側にも繰り返してください。
• 図のように、垂直の目安線から166-
200mmおよび水平の目安線から46mmのところに、点で印をしてください。
• この作業をもうひとつの側にも繰り返してください。
• 印をつけたすべての点に直径8mmの穴をあけてください。
• 穴の中にインサートナット11を差し込んでください。
• 付属のボルト12a(4.2x44.4)を使用してフード本体ブラケットを固定してください。
• フード本体の穴の中に付属のボルト12a(4.2x44.4)2本を挿入し固定してください。そのとき
、ボルトの頭が壁から5-6 mmだけ離れるようにしてください。
11
12a
320
X
116
1÷2
116
800 min.
7.2.1
166
166
46
200200
