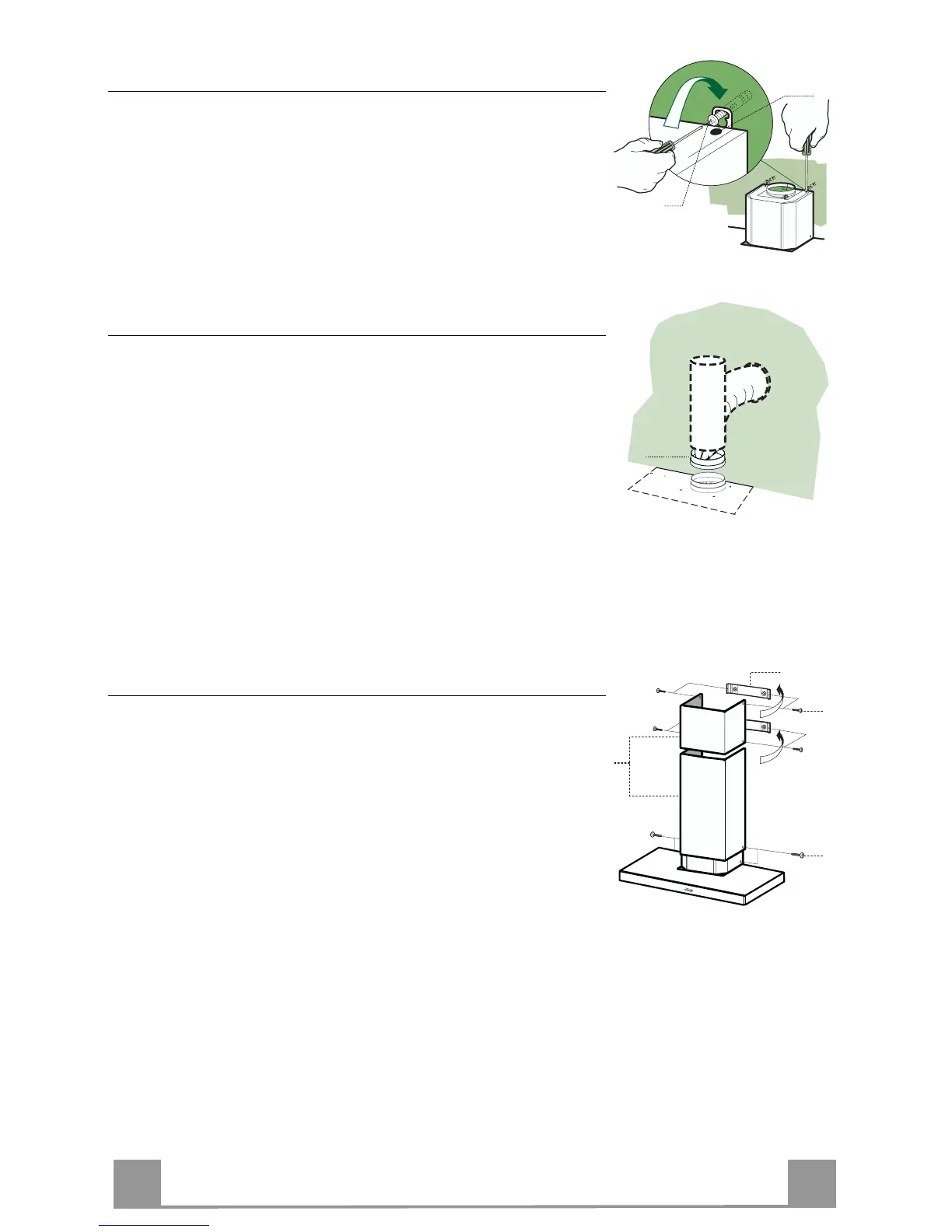

フード本体の取り付け
• フード本体を取り付ける前に、取り付け点に置かれた2本のボル
トVrを締めてください。
• ボルト12aにフード本体を引っ掛けてください。
• ボルト12aをいっぱいに締めてください。
• ボルトVrを調節してフード本体がまっすぐになるよう調整をし
てください。
• 12aのボルトをしめてしっかりとフードを固定してください。
各部のつなぎ方
ダクト配管の取り付け
不燃性のダクト配管またはフレキダクト配管を使用して、
フードをダクト配管に接続してください。ダクト配管の種
類は施工者が選んでください。
直径150mmのダクト配管の取り付けかた
• 直径150mmのダンパー付きフランジ10をフード本体のダ
クト接続口に挿入してください。
• 適切なテープ（付属していません）を使用してダクト配
管を固定してください。
ダクトの組み立てかた
上部ダクト
• 上部ダクトの両サイドを軽く広げ、奥までよく収まるよ
うにしながらブラケット7.2.1の後ろに引っ掛けてくださ
い。
• 付属の4本のボルト12c(2.9x9.5)を使用して両サイドをブ
ラケットに固定してください。
下部ダクト
• ダクトの両サイドを軽く広げ、奥までよく収まるように
しながらダクト上部と壁の間にに引っ掛けてください。
• 付属の2本のボルト12c(2.9x9.5)を使用して下部ダクトを
横からフード本体に固定してください。
