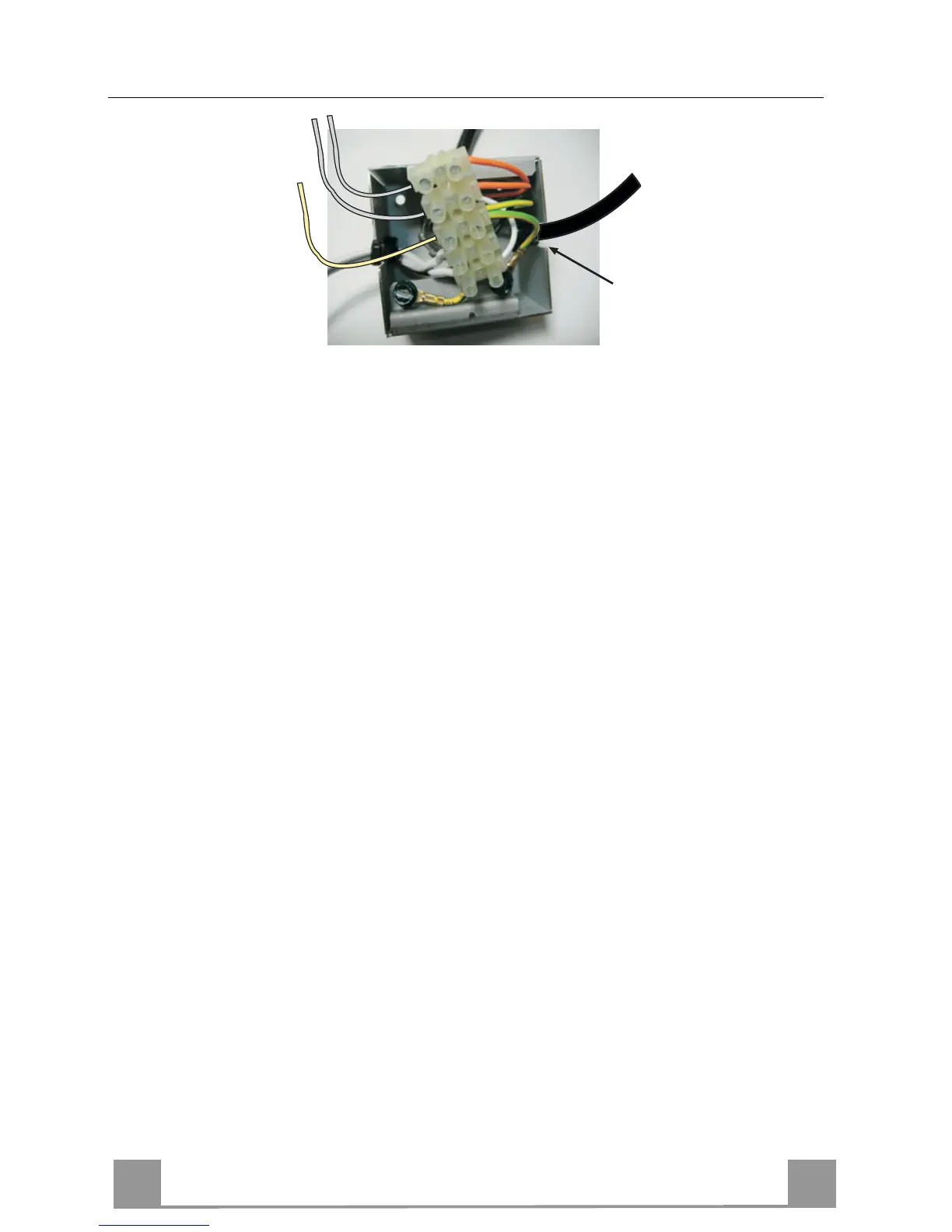

電気接続
A
B
C
D
• レンジフードが、外部ファンや給気シャッターなどの外部換気設備と共に電気接続
されて使用される場合は、以下の指示にしたがってください。
1) ボルトをゆるめてカバーをはずしてください。
2) アース線の接続が必要な場合は(C)の線を緑／黄色の線の位置にある端子ボ
ードに接続させてください。
3) 外部装置の線(外部換気設備出力連動線)（A/B）を、オレンジ色の線の位置
にある端子ボードに接続させてください。
4) ペンチを使って線通し(D)を、引き出して開いて、外部装置の線(外部換気設
備出力連動線)が中を通るようにします。この作業が終わったら線通しを元
通りの場所に収めてください。
• レンジフードの緑・黄色のアース線に家庭のアース線を接続してください。
• レンジフードを主要電源に接続してください。
（重要）外部換
気
設備の最大電力-100W
