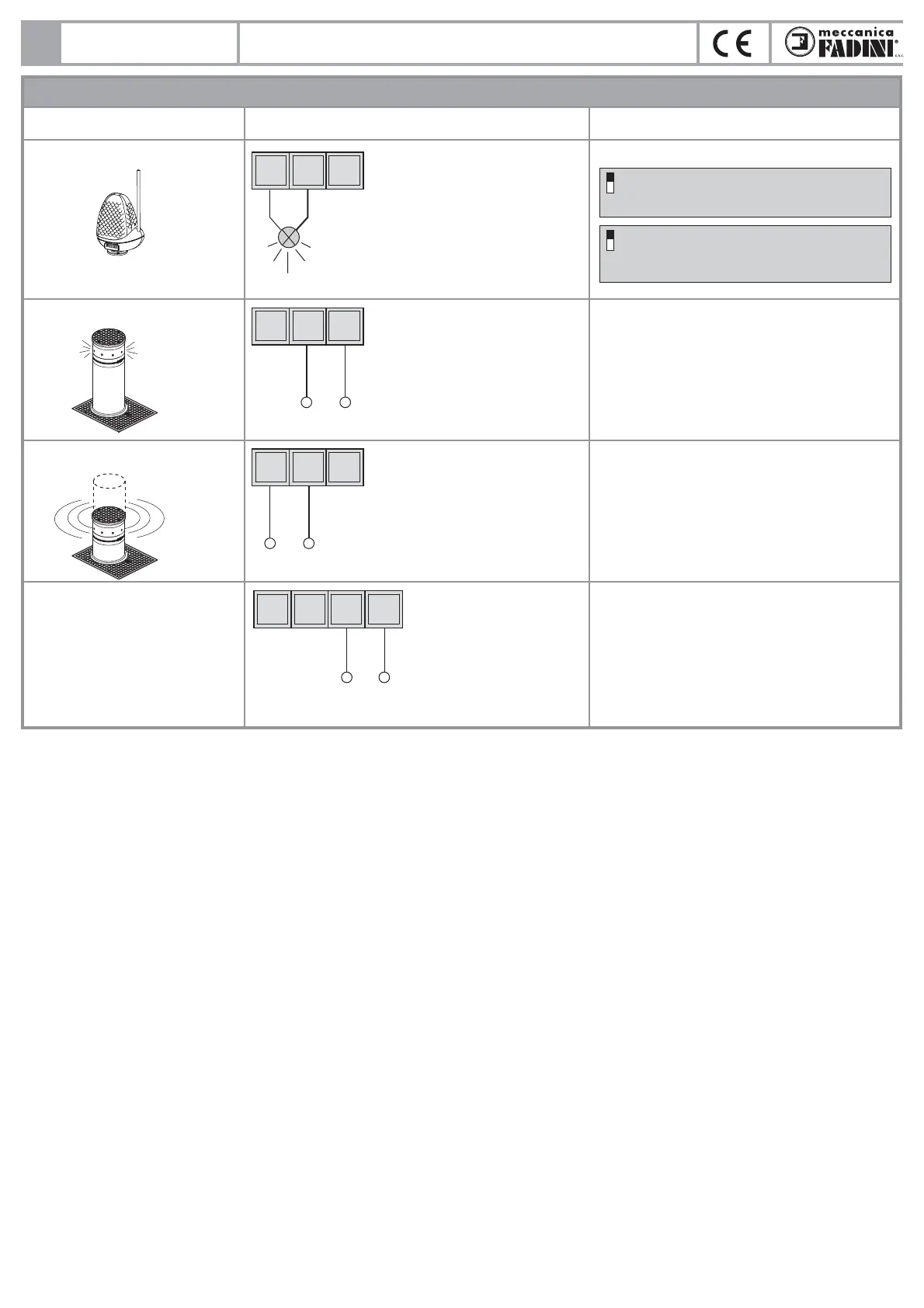

ELEKTRISCHE NETZSPANNUNGSANSCHLÜSSE
24
Elpro S20
LEDs zur Signalisierung:
Ausgang für LED-Blinkleuchten, die
während der Bewegung des Aus-
und Einfahrens und bei
ausgefahrenem Poller ständig
funktionieren.
Sie gehen bei eingefahrenem Poller
aus. Das blaue Common Kabel und
das braune Blinkleuchte Kabel des
Pollers anschließen.
Ausgang Signalisierungs-LEDs
230 V - 100 W max
BLAU
COMMON
BRAUN
5251 53
Stromversorgung Schalttafel:
Verbindet man das blaue Common
Kabel und das schwarze Kabel der
Blinkleuchte wird das akustische
Signal der Aus- und
Einfahrbewegung im Inneren des
versenkbaren Pollers aktiviert
Ausgang für Piepser bei ein- und Ausfahrbewegung
230 V - 100 W max
Stromversorgung Schalttafel
230 V ±10% 50 Hz Einphasig
BLAU
COMMON
SCHWARZ
PHASE
F N
NEUTRAL
5251 53
Stromversorgung der
elektronischen Steuerplatine.
2322 24 25
Externe Blinkleuchte:
Man kann sowohl die externe
Blinkleuchte als auch die LED-
Blinkleuchten, die nur während des
Aus- und Einfahrens funktionieren,
anschließen. Das zu verbindende
Kabel ist jenes, das als Blinkleuchte
Kabel gekennzeichnet ist.
l'apricancello
230 V - 100 W max
COMMON
5251 53
ON: Vorblinken
OFF: ohne Vorblinken
DIP-SCHALTER Nr. 4 u. N° 10:
4
ON: Blinkleuchte nicht aktiviert während der Pause
in Automatik
OFF: Blinkt während der Pause in Automatik
10
D
Zubehör Elektroanschlüsse
Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen
Piepser bei Ein- und
Ausfahrbewegung:
ELEKTRONISCHE STEUERUNG ZUR KONTROLLE BIS ZU 2 AUTOMATISCH
VERSENKBAREN POLLER, MIT ODER OHNE ENDSCHALTER
