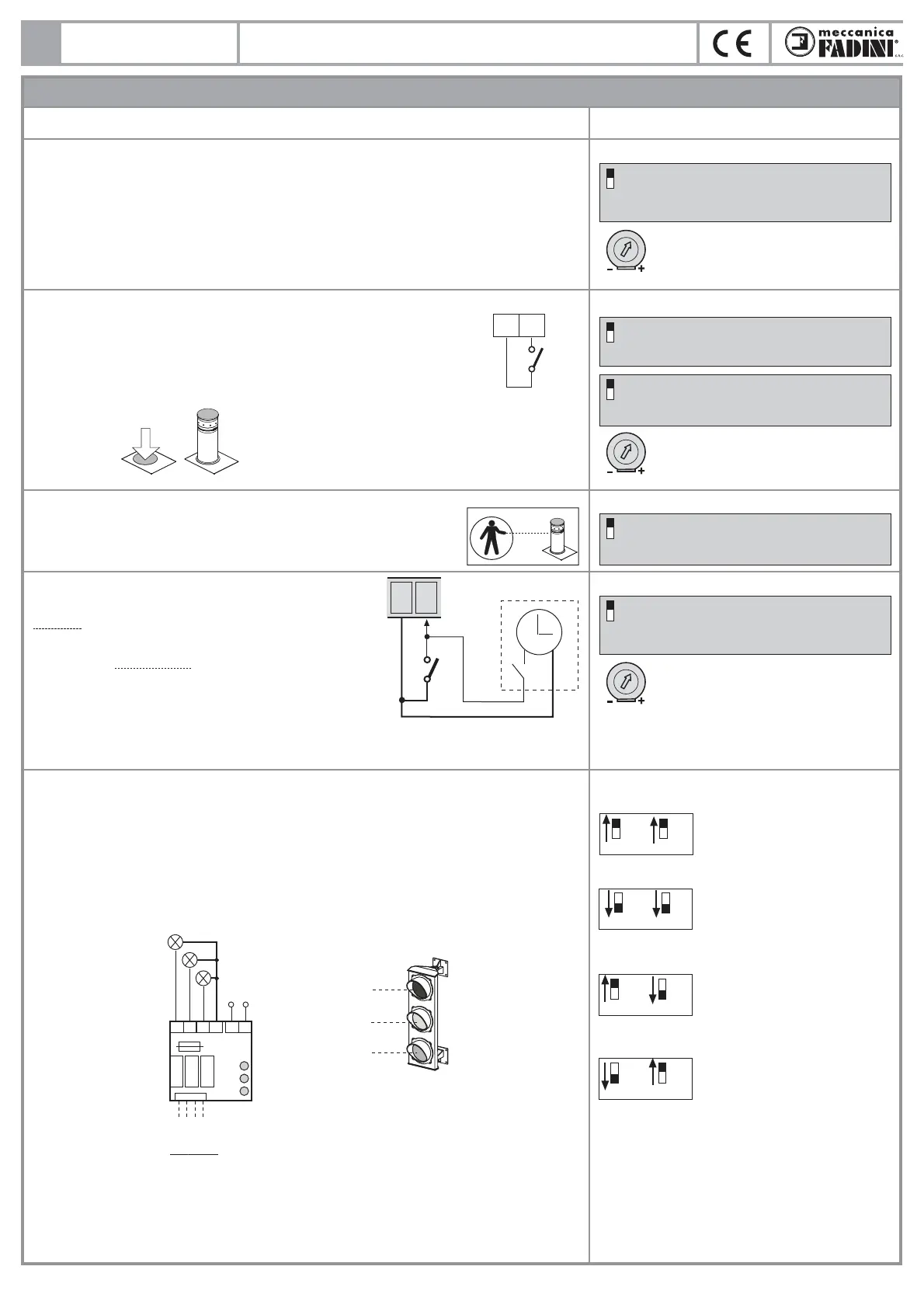

fadini Elpro S40 - Dip-Schalter

25
Elpro S20
FUNKTIONEN
Ampel-Modul zum Aufstecken (Optional - Art. 7282L):
Die Stromversorgung des Moduls ist vom Modul der Steuerung unabhängig:
230 V - 50 Hz mit 100 W - 230 V Ausgang für die Lampe.
Betriebsmöglichkeit auch für Ampeln mit 2 Lichtern, Rot und Grün (Dip-Schalter 8 = OFF und 9 = OFF)
Funktionslogik:
- GRÜNES Licht = Säule eingefahren, Durchfahrt FREIGEGEBEN
- ROTES Licht = Säule in Bewegungsphase oder ausgefahren, Durchfahrt GESPERRT
- GELBES Licht = leuchtet vor dem Übergang vom grünen aufs rote Licht auf.
Anmerkung: bei Fußgängerdurchgangsbetrieb bleibt die Ampel immer auf ROT.
ROT
GELB
GRÜN
Rot
Gelb
Grün
Common
230 V - 50 Hz Stromversorgung
63
1 A Sicherung
Rot
Gelb
Grün
64 65 66 60 61
(Optional: Ampel Modul
zum Aufstecken für 230V Lampe)
Art. 7282L
8
OFF
9
OFF
8
ON
9
OFF
8 9
OFF
ON
8
ON
9
ON
DIP-SCHALTER:
Dip-Schalter 8 = OFF und 9 = OFF
Gelb leuchtet für 0 s und nach 0 s
leuchtet Rot und die Säule wird
sofort ausgefahren
Dip-Schalter 8 = ON und 9 = OFF
Gelb leuchtet für 2 s und dann leuchtet
Rot und nach 2 s wird die Säule
ausgefahren
Dip-Schalter 8 = OFF und 9 = ON
Gelb leuchtet für 6 s und dann leuchtet
Rot und nach 5s wird die Säule
ausgefahren
Dip-Schalter 8 = ON und 9 = ON
Gelb leuchtet für 10 s und dann
leuchtet Rot und nach 7 s wird die
Säule ausgefahren
Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen
Beschreibung
Automatik / Halbautomatik:
Automatik-Betrieb: bei einem Impuls zur Betätigung des Önens wird die Säule eingefahren, sie hält bei
Pause so lange an, wie vom Trimmer T2 eingestellt worden ist, ist die Zeit abgelaufen so wird sie automatisch
ausfahren.
Halbautomatischer Betrieb: bei einem Impuls zur Betätigung des Önens wird die Säule eingefahren.
Zum Schließen des Durchgangs muß man den Impuls zum Schließen geben.
Gehtürfunktion:
Von dem normalen AUF Befehl getrennte Steuerungsvariante. Wenn bei allen
Absperrpollern die Säulen ausgefahren sind senkt sich bei Impuls Eingang P mit
dem Dip-Schalter 6 = ON und 3 = ON die Säule des Absperrpollers Nr. 1 (Motor M1)
für den Fußgängerdurchgang so lange, wie die Pausezeit auf dem Trimmer T2
eingestellt worden ist, nachdem diese Zeit abgelaufen ist, wird wieder automatisch
geschlossen. Nach einem Stromausfall ist die Funktion Gehtür-Önung für den
ersten folgenden Betriebszyklus nicht aktiv.
Totmann-Betrieb:
Önungs- und Schließungsbewegung durch gehaltene Betätigung” (ohne
Selbsthaltung des Relais), das heißt die aktive Präsenz der Bedienperson während
der gesamten Bewegung der Automation bis zum Loslassen der Taste oder des
Schlüssels des Schlüsseltasters.
ON: automatisches Schließen
OFF: kein automatisches Schließen
Halbautomatik-Funktion
DIP-SCHALTER Nr. 3:
3
Trimmer Pause: von 1 s bis 180 s
T2
ON: automatisches Schließen
OFF: kein automatisches Schließen
Halbautomatik-Funktion
DIP-SCHALTER Nr. 3:
3
Trimmer Pause: von 1 s bis 180 s
T2
Trimmer Pause: von 1 s bis 180 s
T2
ON: automatisches Schließen
OFF: kein automatisches Schließen
Halbautomatik-Funktion
DIP-SCHALTER Nr. 3 u. Nr. 6 beide auf ON:
3
ON: Gehtürfunktion Motor M1
OFF: normalbetrieb
6
DIP-SCHALTER Nr. 7:
ON: Totmann-Betrieb
OFF: normalbetrieb
6
Klemme für den
Kontakt des
Fußgängerdurchgangs
Absperrpoller Motor M1
Eingang P
57 58
M1
M2
Externe Uhr (optional):
Die Steuerung Elpro S20 ermöglicht den Anschluß einer normalen
Uhr zur Eingabe der Önungs- und Schließzeiten des Absperrpollers.
Anschluß: den Kontakt NO der Uhr parallel mit der Klemme Nr. 4
ÖFFNEN und Nr. 3 COMMON anschließen, wobei man die
automatische Wiederschließ-funktion mit dem Dip-Schalter Nr. 3 =
ON aktiviert. Betriebsweise: die Önungszeit auf der Uhr
programmieren, zu der eingestellten Zeit fährt der Poller ein und
bleibt oen (die Blinkleuchte geht aus und die Anzeigelampe
signalisiert dies mit zweimaligem kurzen Blinken, gefolgt von einer
längeren Pause) und es wird bis nach Ablauf der auf der Uhr
eingestellten Zeit kein anderer Befehl mehr angenommen (auch
nicht über die Fernbedienung), nachdem diese Zeit abgelaufen ist
erfolgt nach einer Pausezeit das automatische Ausfahren.
COMMON
COMMON
NO
Externe Uhr
AUF
3 4
D
ELEKTRONISCHE STEUERUNG ZUR KONTROLLE BIS ZU 2 AUTOMATISCH
VERSENKBAREN POLLER, MIT ODER OHNE ENDSCHALTER
