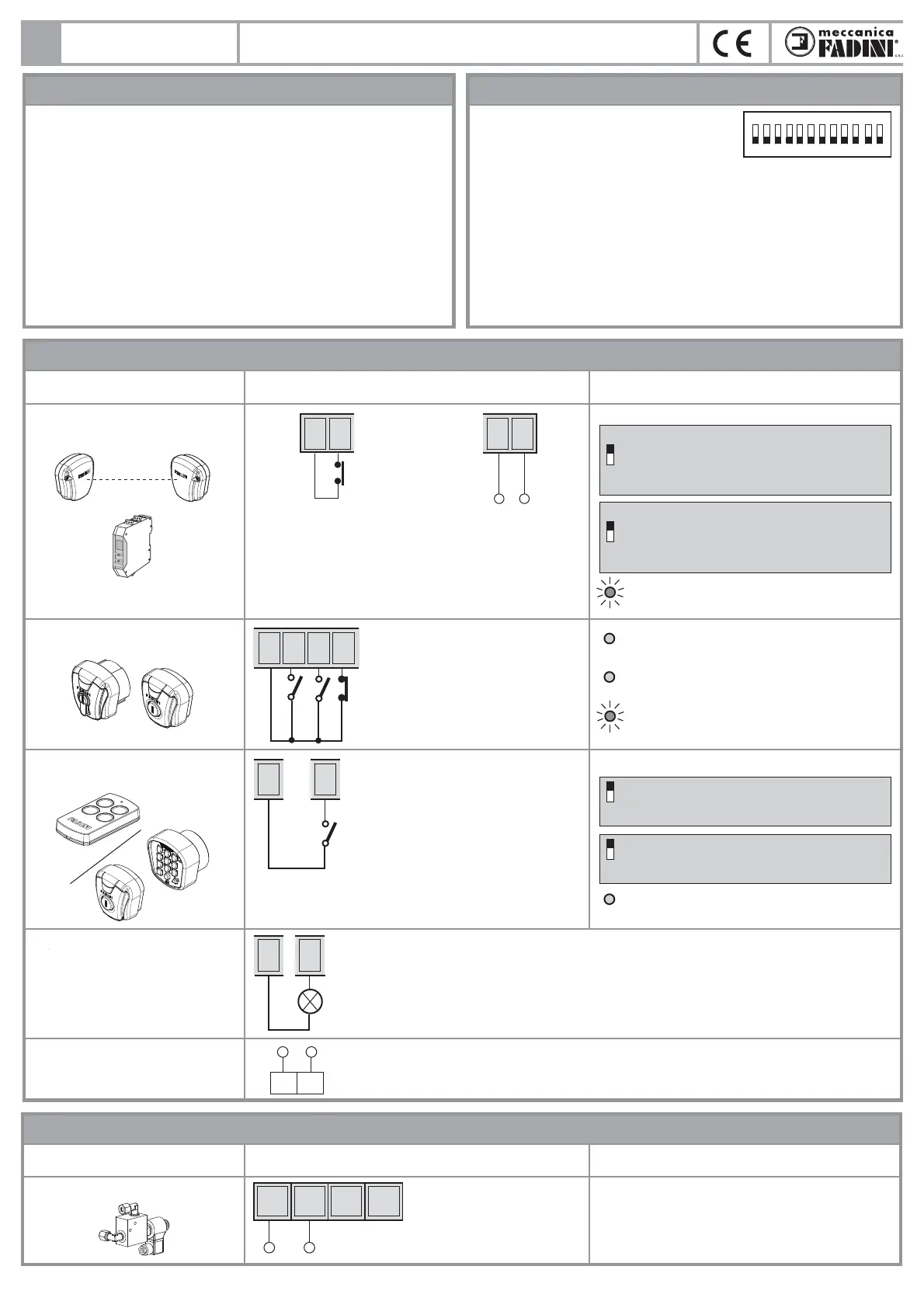

CONEXIONES ELÉCTRICAS EN BAJA TENSIÓN
LED DE DIAGNÓSTICO
ON: no invierte en abertura
OFF: invierte la marcha a cada impulso
DIP-SWITCH N° 2 y N° 5:
2
ON: paso-paso con bloqueo intermedio
OFF: funcionamiento normal
5
ON: fotocélula o espira parada en abertura
y invierte en cierre por obstáculo removido
OFF: fotocélula o espira no parada en abertura
y invierte en cierre en presencia de obstáculo
DIP-SWITCH N° 1 y N° 11:
1
ON: durante la pausa en automático
(dip-switch 3 = ON) al paso delante de las
fotocélulas o espira cierra después de 5 s
OFF: no cierra al paso delante de las fotocélulas
11
Fotocélulas
o espiras magnéticas:
Selectore a llave:
Contacto radio
(con función paso-paso):
Salida espia de señalización
desde 24 V max 3 W:
Alimentación electroválvula:
Salida 24 Vdc:
Accesorio
Dip-switch y señalización LED de varias funciónes
Contactos NA y NC da conectar a los
respectivos bornes de los selectores
o pulsadores.
Todas las posibles conguraciones
están adjunto a los respectivos
accesorios de mandos
- Solo apertura: dip 2 = ON y dip 5 = OFF
- Inversión de marcha cada impulso
dip 2 = OFF y dip 5 = OFF
- Paso-paso: apre-stop-cierre-stop
dip 2 = OFF y dip 5 = ON
- En fase de apertura no acepta ningún
mando. En pausa y cierre cada mando
realiza el stop con inverción de marcha:
dip 2 = ON y dip 5 = ON
Salida para una eventual lámpara de señalización 24 V max 3 W del estado de la automación:
Espía encendida = columna baja, paso libre
Espía apagada = columna levantada, paso cerrado
Parpadea a 0,5 s (veloz) = movimiento de subida
Parpadea a 1 s (normal) = movimiento de bajada
Con reloj externo: 2 breves destellos seguidos de una pausa más prolongada
Salida para una posible red de 24 Vdc
Salida 24 Vac carga máx:
N° 2 pares de fotocélulas
N° 1 radio receptor
Contacto para fotocélulas
o espiras magnéticas
L3 apagado = ningún contacto APRE,
se encendie cada impulso de apertura
L4 apagado = nigún contacto CIERRE,
se encendie cada impulso de cierre
L5 encendido = contacto de STOP cerrado,
se apaga cada impulso de stop
3
3 7
4 5 6
NCNANA
COMÚN
COMÚN
3 8
COMÚN
CONTACTO
RADIO
ABRE CIERRA BLOQUEO
L6 apagado = ningún contacto RADIO,
se encendie cada impulso de contacto radio
Conexiones electricas
Accesorio
Dip-switch y señalización LED de varias funciónes
Conexiones electricas
L1 = abre peatonal, normalmente apagado, se ilumina con el mando abre peatonal
L2 = fotocélulas o espira, normalmente encendido, se apaga en presencia de obstáculo
L3 = abre, normalmente apagado, se ilumina por impulso abre
L4 = cierra, normalmente apagado, se ilumina por impulso cierra
L5 = bloqueo, normalmente encendido, se apaga por impulso de bloqueo
L6 = radio, normalmente apagado, se ilumina por impulso radio
L7 = normalmente encendido, tensión de red y estado de los fusibles F1, F2, F3, F4
L8 = nal de carrera apertura M1, normalmente encendido, apagado con la columna baja
L9 = nal de carrera cierre M1, normalmente encendido, apagado con la columna levantada
L10 = nal de carrera apertura M2, normalmente encendido, apagado con la columna baja
L11 = nal de carrera cierre M2, normalmente encendido, apagado con la columna levantada
DIP-SWITCH
1 = ON Fotocélula o espira parada en abertura
2 = ON Radio no invierte en abertura
3 = ON Cierra en automático
4 = ON Pre-destello activo
5 = ON Radio paso-paso con bloqueo intermedio
6 = ON Servicio un solo poste peatonal motor M1
7 = ON Servicio hombre presente
8 = Gestión semáforo (ver recuadro de las funciones)
9 = Gestión semáforo (ver recuadro de las funciones)
10 = ON Destellador apagado en pausa
11 = ON Cierra en pausa después del paso fotocélulas o espira
12 = ON Tiempo de trabajo máximo 90 s. OFF = 18 s
1 2 3 4 5 6 7 8 9 10 11 12
ON
OFF
9 10
1 2
L2 encendido = ningún obstáculo presente,
se apaga ad obstáculo presente
+ -
55 56
CONEXIONES ELÉCTRICAS DE POTENCIA
2322 24 25
Alimentación 230 V
para estabilizador electroválvula 24 Vdc
E
PROGRAMADOR ELECTRÓNICO PARA LA GESTIÓN DE HASTA DOS
BOLARDOS RETRÁCTIL, CON SIN FINAL DE CARRERA
Elpro S20
