fadini Elpro S40 - Page 29

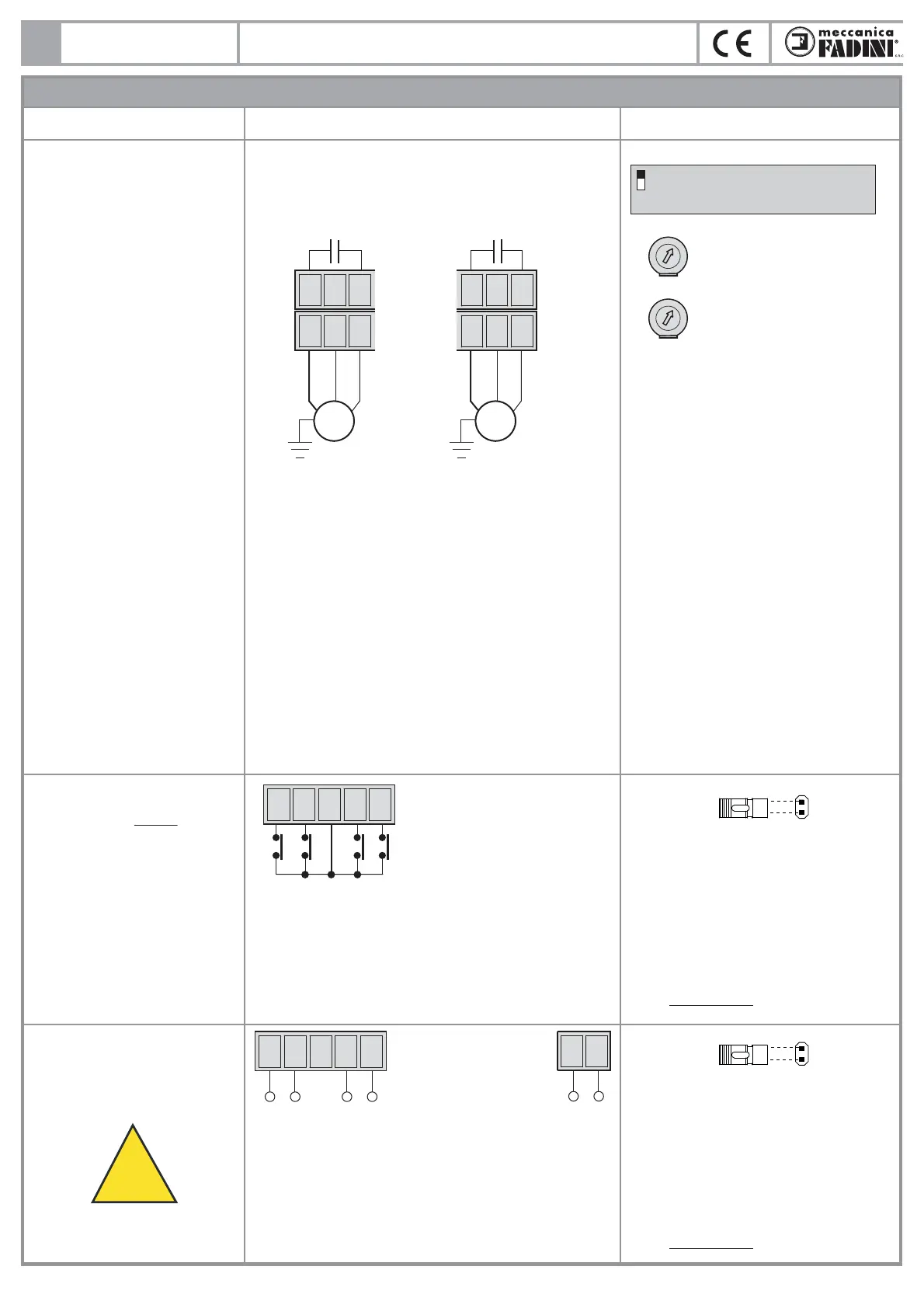

CONEXIONES ELÉCTRICAS DE POTENCIA
Accesorio Conexiones electricas
Dip-switch y señalización LED de varias funciónes
29
Motores:
Finales de carrera estándar:
Importante: durante el cableado es conveniente conectar sólo
un motor con sus respectivos nales de carrera y efectuar la
“puesta en fase” de una barrera a la vez.
16 17 18
A B
M1
COMÚN
MOTOR M1
Poste n° 1
Condensador adicional ante
la falta de arranque
para el motor M1 de 20 µF
19 20 21
A B
M2
COMÚN
MOTOR M2
Poste n° 2
Condensador adicional ante
la falta de arranque
para el motor M2 de 20 µF
ON: tiempo de trabajo máximo 90 s
OFF: tiempo de trabajo máximo 18 s
DIP-SWITCH N° 12:
12
-
+
T1 TIEMPO DE TRABAJO
1 s - 22 s
-
+
T2 TIEMPO DE PAUSA
1 s - 180 s
• serie Talos - Talos M30
• serie Coral - Vigilo con LED
• Strabuc 930 Opinat
Estando el puente STRIP conectado (según la
gura), el aparato Elpro S20 averigua con un
tiempo cíclico de 10 minutos que los topes de
recorrido de cierre (columna levantada) se
encuentren en posición correcta; de lo contrario,
sólo el motor del poste que no está en posición
arranca, hasta tanto que se alcance la posición
correcta de subida.
11 12 13 14 15
COMÚN
FINAL DE CARRERAABERTURA
M1 (Columna baja)
FINAL DE CARRERA CIERRE
M1 (Columna levantada)
FINAL DE CARRERAABERTURA
M2
(Columna baja)
FINAL DE CARRERA CIERRE
M2
(Columna levantada)
Nuevos nal de carrera
efecto hall de serie desde 2018
• serie Talos - Talos M30
Estando el puente STRIP conectado (según la
gura), el aparato Elpro S20 averigua con un
tiempo cíclico de 10 minutos que los topes de
recorrido de cierre (columna levantada) se
encuentren en posición correcta; de lo contrario,
sólo el motor del poste que no está en posición
arranca, hasta tanto que se alcance la posición
correcta de subida.
11 12 13 14 15
FINAL DE CARRERAABERTURA M1 cable gris - hilo blanco
FINAL DE CARRERA CIERRE M1 cable azul - hilo blanco FINAL DE CARRERAABERTURA M2 cable gris - hilo blanco FINAL DE CARRERA CIERRE M2 cable azul - hilo blanco
55 56
FINAL DE CARRERA +24 Vdc cables azul y gris - hilos marrónes
FINAL DE CARRERA TIERRA cables azul y gris - hilos verdes
+ -
!
N.B.: deje libre los nales de carreras
de los motores que no se usan.
Sin puente.
N.B.: deje libre los nales de carreras
de los motores que no se usan.
Sin puente.
E
PROGRAMADOR ELECTRÓNICO PARA LA GESTIÓN DE HASTA DOS
BOLARDOS RETRÁCTIL, CON SIN FINAL DE CARRERA
Elpro S20
