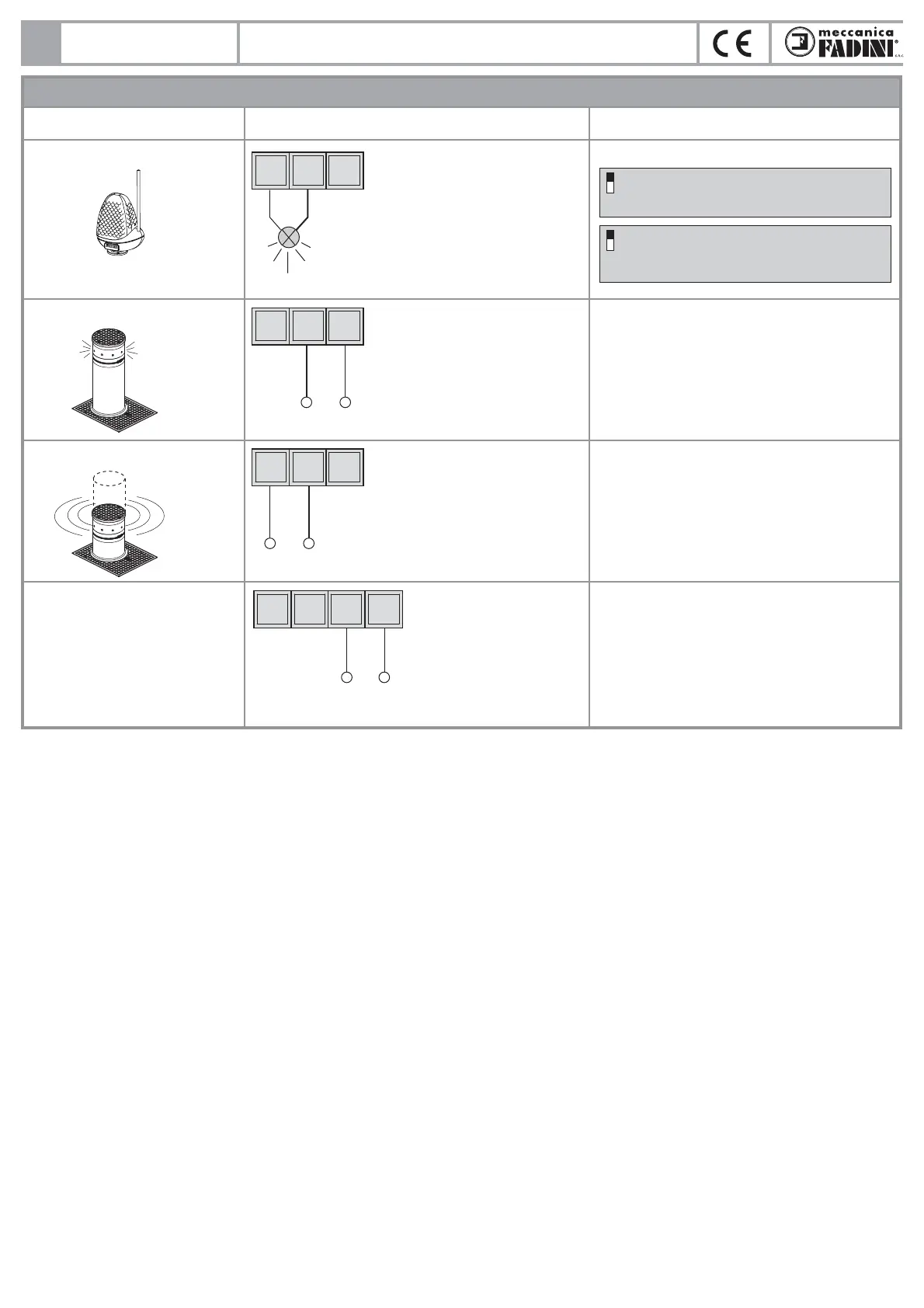

CONEXIONES ELÉCTRICAS DE POTENCIA
Accesorio Conexiones electricas
Dip-switch y señalización LED de varias funciónes
30
Led de señalización:
Salida para Led de luz intermitente
que funcionan siempre durante el
movimiento de subida y bajada y en
la parada de la columna levantada.
Se apagan con la columna baja.
Conectar el cable azul-común y el
cable marrón del cable destellador
de la barrera.
Salida led de señalización
230 V - 100 W max
AZUL
COMÚN
MARRÓN
5251 53
Zumbador de movimiento:
Alimentación cuadro:
Conectado el cable azul-común y el
cable negro del cable “destellador”
se activa la señal sonora de
movimiento de subida y bajada
dentro de la columna
escamoteable.
Salida para el zumbador de movimiento
230 V - 100 W max
Alimentación cuadro
230 V ±10% 50 Hz monofásico
AZUL
COMÚN
NEGRO
FASE
F N
NEUTRO
5251 53
Alimentación tarjeta
programador.
2322 24 25
Destellador externo:
Se pueden conectar tanto el
destellador externo como los led de
luz intermitente que funcionan sólo
durante el movimiento de subida y
bajada. El cable a conectar es el
marcado como cable destellador.
l'apricancello
230 V - 100 W max
COMÚN
5251 53
ON: pre-destello
OFF: sin pre-destello
DIP-SWITCH N° 4 y N° 10:
4
ON: destellador desactivado durante la pausa
en automático
OFF: parpadea durante la pausa en automático
10
E
PROGRAMADOR ELECTRÓNICO PARA LA GESTIÓN DE HASTA DOS
BOLARDOS RETRÁCTIL, CON SIN FINAL DE CARRERA
Elpro S20
