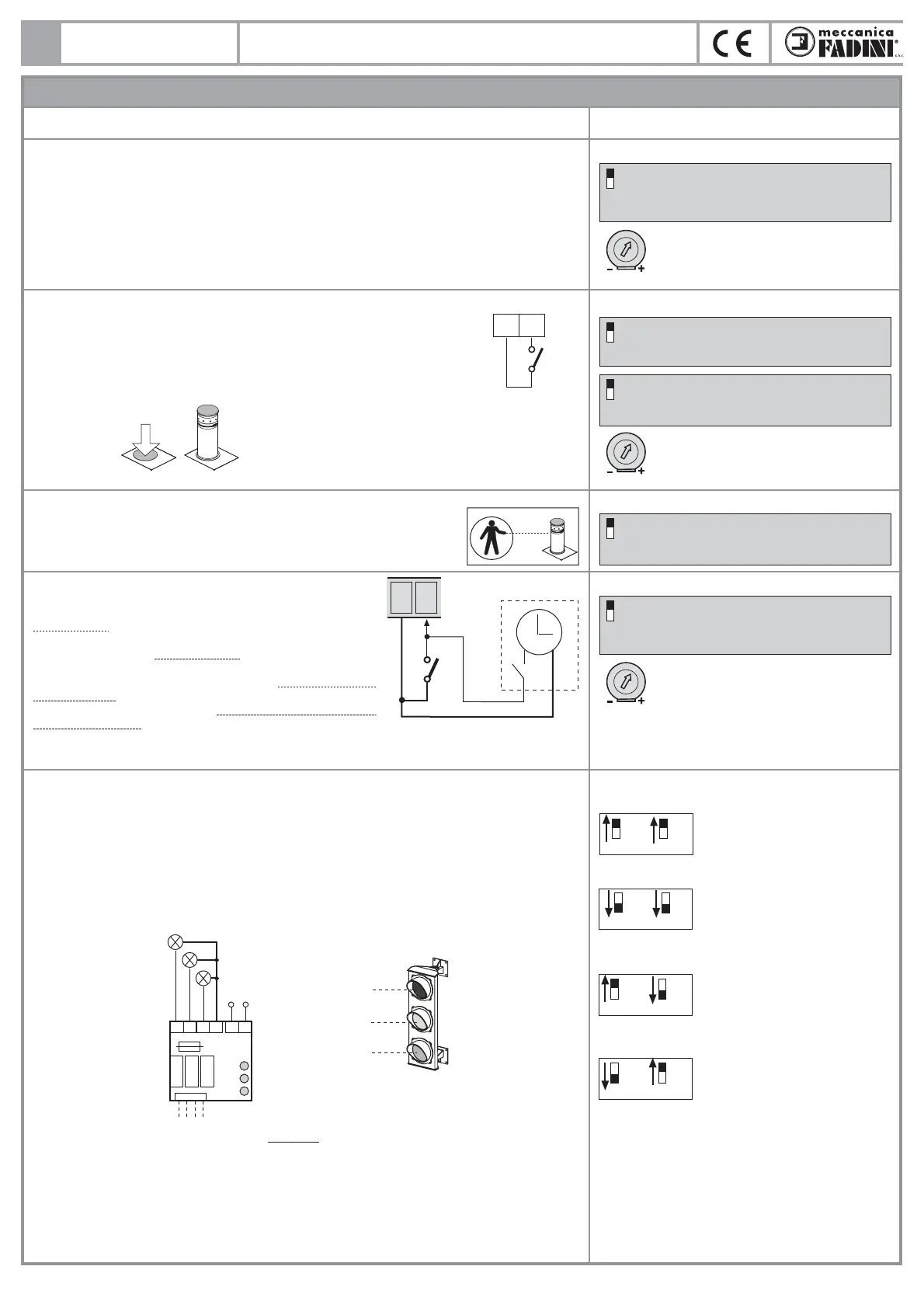

I
7
FUNZIONI
Schedina semaforo ad innesto (optional - cod. 7282L):
L'alimentazione della schedina è indipendente da quella della scheda del programmatore:
230 V - 50 Hz con uscita di 100 W a 230 V per lampada.
Funzionamento anche per semaforo a 2 lampade rosso e verde (dip-switch 8 = OFF e 9 = OFF)
Logica di funzionamento:
- luce VERDE = colonna abbassata, passaggio APERTO
- luce ROSSA = colonna in movimento o alzata, passaggio CHIUSO
- luce GIALLA = interviene prima del passaggio da luce verde a luce rossa.
Nota: in funzionamento pedonale il semaforo rimane sempre ROSSO.
ROSSO
GIALLO
VERDE
Rosso
Giallo
Verde
Comune
Alimentazione
230 V - 50 Hz
63
Fusibile 1 A
Rossa
Gialla
Verde
64 65 66 60 61
(Optional: schedina semaforo ad innesto
per lampade a 230 V) cod. 7282L
8
OFF
9
OFF
8
ON
9
OFF
8 9
OFF
ON
8
ON
9
ON
DIP-SWITCH:
Dip-switch 8 = OFF e 9 = OFF
Si accende il giallo per tempo 0 s e
dopo 0 s si accende il rosso e si alza la
colonna immediatamente
Dip-switch 8 = ON e 9 = OFF
Si accende il giallo per tempo 2 s poi
si accende il rosso e dopo 2 s si alza la
colonna
Dip-switch 8 = OFF e 9 = ON
Si accende il giallo per tempo 6 s poi
si accende il rosso e dopo 5 s si alza la
colonna
Dip-switch 8 = ON e 9 = ON
Si accende il giallo per tempo 10 s poi
si accende il rosso e dopo 7 s si alza
la colonna
Dip-switch e segnalazione LED delle varie funzioni
Descrizione
Automatico / semiautomatico:
Ciclo automatico: ad un impulso di comando apre, la colonna si abbassa, si ferma in Pausa per il tempo
impostato sul trimmer T2, scaduto il quale richiude automaticamente.
Ciclo semiautomatico: ad un impulso di comando apre la colonna si abbassa. Per chiudere il passaggio
bisogna dare l’impulso di chiusura.
Apertura pedonale:
Comando separato dal comando di apertura normale. Quando tutti i dissuasori
hanno la colonna alzata, ad impulso di ingresso P, con dip-switch 6 = ON e 3 = ON,
si abbassa la colonna del dissuasore n° 1 (motore M1) per passaggio pedonale del
tempo di pausa impostato sul trimmer T2, scaduto il quale richiude
automaticamente. La funzione apertura pedonale non è attiva durante il primo
ciclo di funzionamento, successivo ad una mancanza di tensione di alimentazione.
Uomo presente:
Si ottiene il comando di apertura e chiusura ad azione mantenuta (senza autotenuta
nei relè), quindi l’attiva presenza dell’operatore durante tutto il movimento
dell’automazione no al rilascio del pulsante o della chiave del selettore.
ON: chiude in automatico
OFF: non chiude in automatico.
Funzione semiautomatico
DIP-SWITCH N° 3:
3
Trimmer pausa: da 1 s no a 180 s
T2
ON: chiude in automatico
OFF: non chiude in automatico.
Funzione semiautomatico
DIP-SWITCH N° 3:
3
Trimmer pausa: da 1 s no a 180 s
T2
Trimmer pausa: da 1 s no a 180 s
T2
ON: chiude in automatico
OFF: non chiude in automatico.
Funzione semiautomatico
DIP-SWITCH N° 3 e N° 6 entrambi in ON:
3
ON: apertura pedonale motore M1
OFF: funzionamento normale
6
DIP-SWITCH N° 7:
ON: funzionamento a uomo presente
OFF: funzionamento normale
6
Morsetto per contatto
Passaggio Pedonale
motore dissuasore M1
Ingresso P
57 58
M1
M2
Orologio esterno (optional):
Il programmatore Elpro S20 consente il collegamento di un normale
orologio per apertura-chiusura del dissuasore.
Collegamento: collegare il contatto NA dell'orologio ai morsetti
n° 4 APRE e n° 3 COMUNE, attivando la richiusura automatica con il
dip-switch n° 3 = ON. Funzionamento: programmare l'orario di
apertura sull'orologio, all'ora impostata il dissuasore si abbassa
rimanendo aperto (il lampeggiatore si spegne), e non accetterà più
nessun comando (anche radio) sino allo scadere del tempo impostato
sull'orologio, allo scadere del quale, dopo il tempo di pausa, seguirà
la salita automatica. Durante la sosta a dissuasore aperto con
comando orologio la spia di segnalazione emette due lampeggi
ravvicinati seguiti da una lunga pausa.
COMUNE
COMUNE
NA
Orologio esterno
APRE
3 4
PROGRAMMATORE ELETTRONICO PER LA GESTIONE FINO A 2
DISSUASORI A SCOMPARSA, CON O SENZA FINECORSA
Elpro S20
