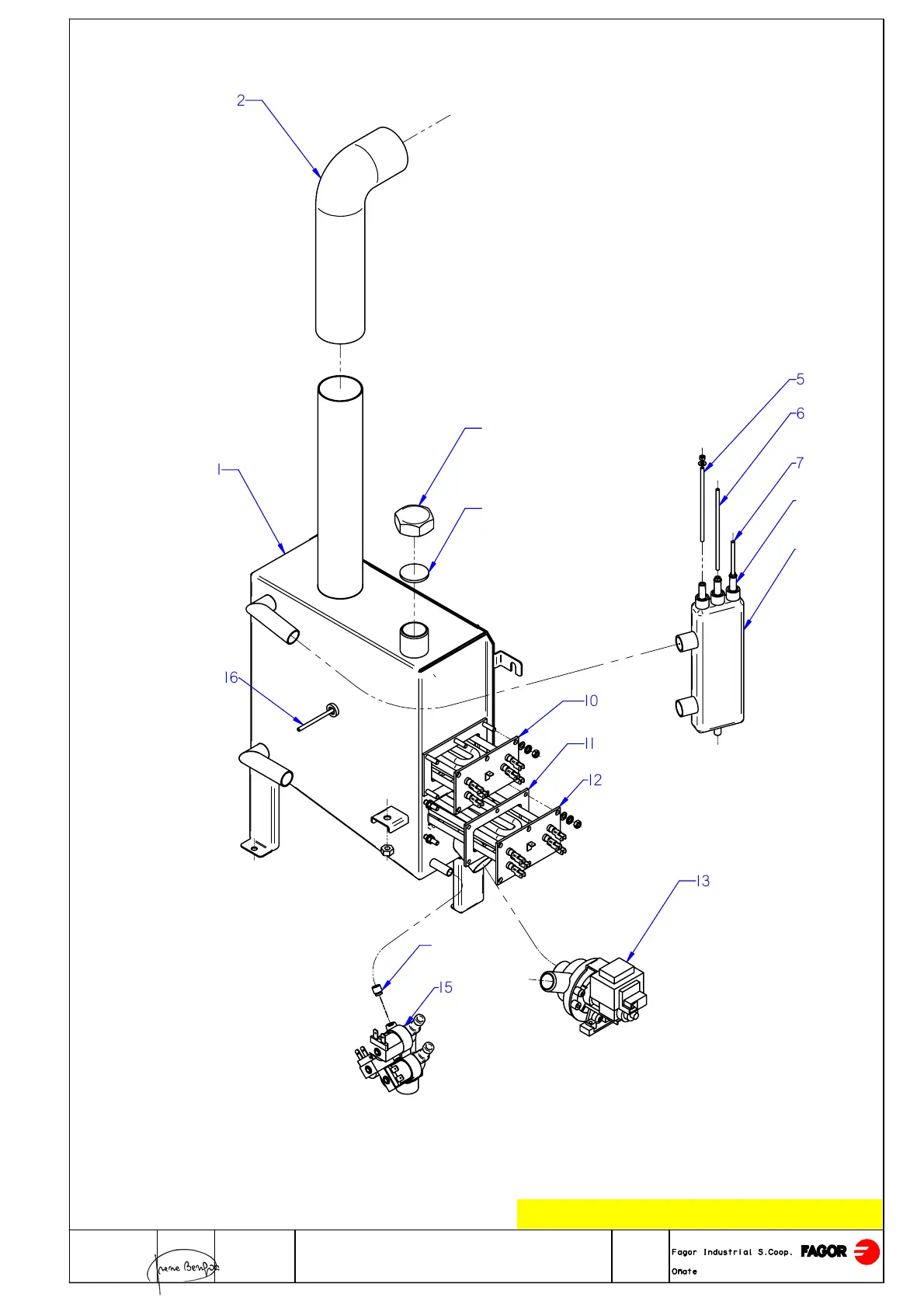

Fagor AE-061 - Steam Circuit Assembly; Steam Circuit Exploded View

Nº plano / N º plane
Firma
Fecha / Date Denominación / Denomination: Lamina / Sheet
7
CIRCUITO DE VAPOR / STEAM CIRCUIT
ITEM MARCADO EN COLOR = REPUESTO RECOMENDADO
COLOURED ITEM = RECOMMENDED SPARE PART
C-3006
2012-09 HORNOS AE; APE-061 / 101
5
6
7
9
12
8
11
10
1
2
3
4
13
14
15
16
