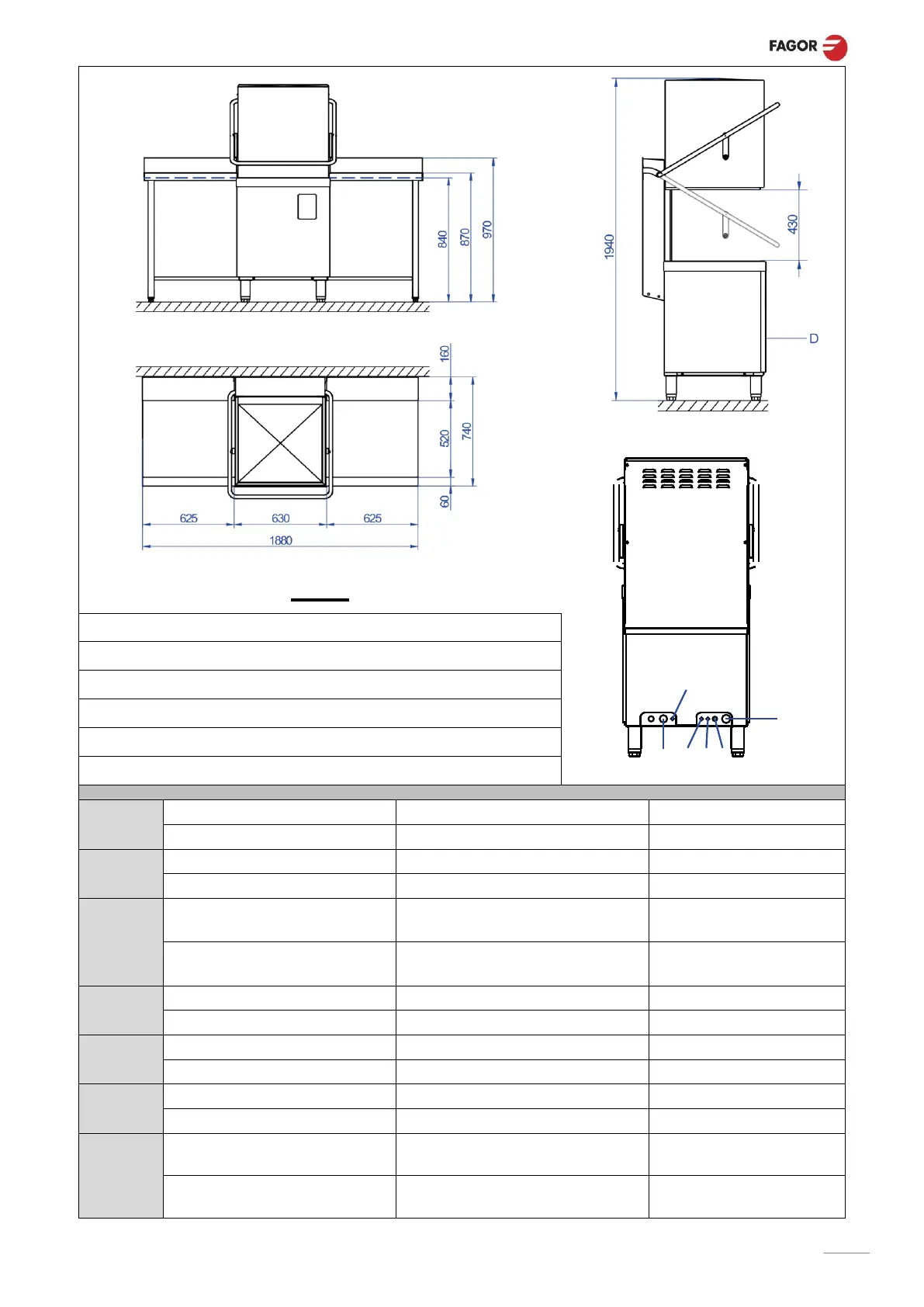

DIMENSIONES GENERALES Y ACOMETIDAS (mm)
DIMENSIONS GÉNÉRALES ET BRANCHEMENTS (mm)
GENERAL MEASUREMENTS AND CONNECTIONS (mm)
ALLGEMEINE ABMESSUNGEN UND ZULEITUNGEN (mm)
DIMENSIONI GENERALI E CONNESSIONI (mm)
GENEL ÖLÇÜMLER VE BAĞLANTILAR (mm)
A
Entrada de agua y filtro
Entrée d´eau & filtre
Water inlet & filter
Wasseranschluß und filter
Ingresso acqua e filtro
Su girişi ve filtre
B
Manguera Desagüe
Tuyau vidange
Drain hose
Schlauch Wasserauslauf
Tubo di scarico
Tahliye hortumu
C
Cable de alimentación
eléctrica / Prensaestopas
Câble d'alimentation électrique /
Presse-étoupe
Power Supply Cable /
Strain Relief
Stromversorgungskabel
Kabelverschraubung
Cavo di Alimentazione
elettrica / Pressacavi
Sünmez Elektrik Kablosu /
Kablo bezi
D
Caja de conexiónes
Boîte de connexions
Terminal Box
Klemmenkasten
Scatola morsettiera
Bağlantı kutusu
E
Entrada abrillantador
Lustrant entrée
Rinse aid inlet
Spülmittel einlass
Entrata detersivo
Parlatıcı gözü
F
Entrada detergente
Détergent entrée
Detergent inlet
Spülmittel einlass
Entrata detersivo
Deterjan gözü
G
Toma equipotencial
Borne d'équipotentialité
Equipotential bonding
terminal
Potentialausgleich
Verbindungsanschluss
Terminale equipotenziale
Eş potansiyelde birleştirme





