2/ INSTALACIÓN DE SU APARATO
INSTALACIÓN DEL DUCTO
1. En el espacio donde el ducto pasará entre la campana y el exterior.
2. Un ducto recto y corto permitirá que la campana funcione de la forma más eficiente.
3. Instale el ducto flexible de aluminio con el tiro orientado
hacia la ubicación de la campana.

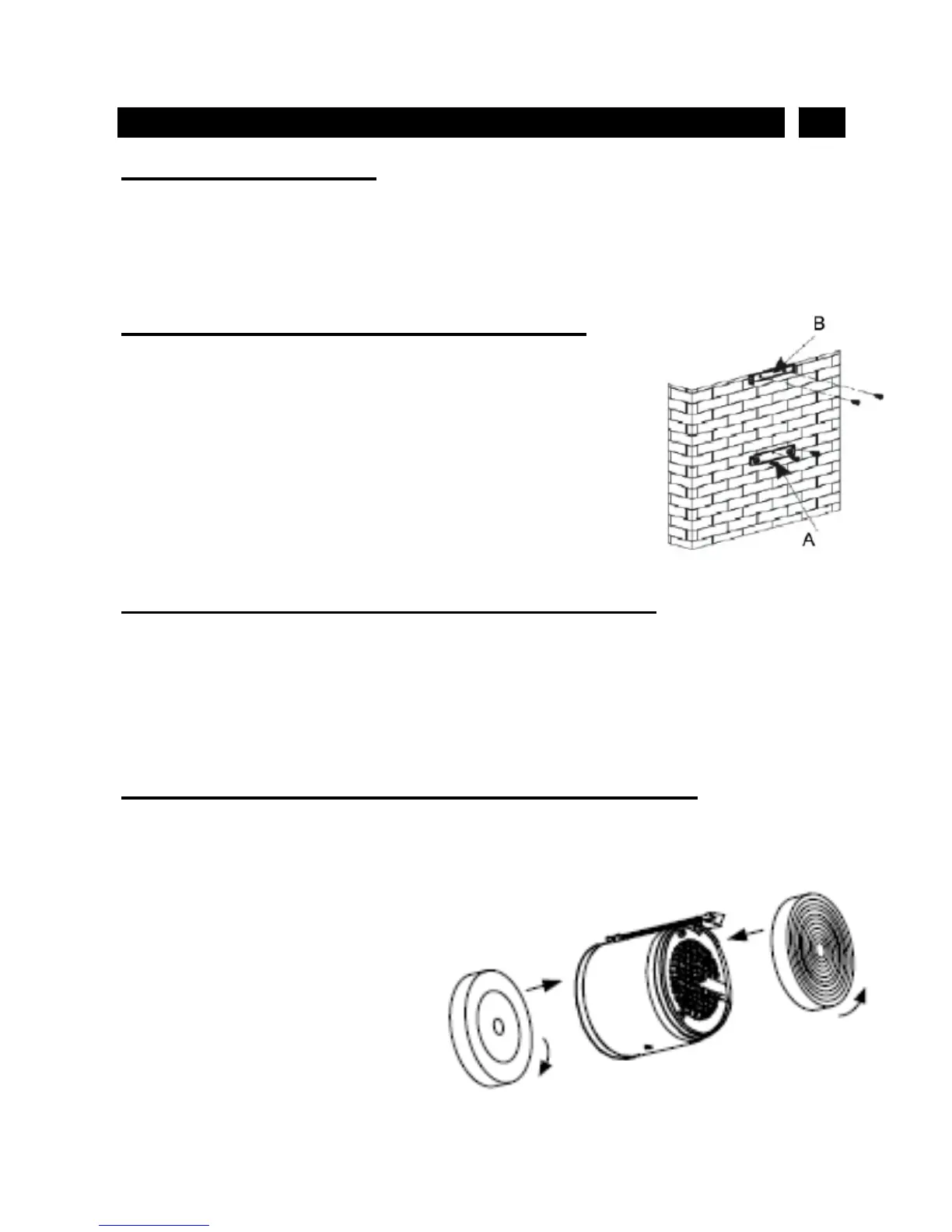

INSTALACIÓN DE LOS SOPORTES DE MONTAJE
1. Después de evaluar la altura de la campana, coloque el
centro del gancho en el sitio de instalación. Perfore 3
orificios de Ø8mm en un lugar adecuado para fijar los
soportes de montaje.
2. Coloque los anclajes para sello en los orificios y fije los
tornillos de montaje (4x40mm) en los anclajes e instale el
gancho en la pared tal como se indica.
INSTALACIÓN DEL SOPORTE DE FIJACIÓN DEL DUCTO
1. Calcule la altura final de la sección en forma de U, perfore 2 orificios de Ø8mm en un
lugar adecuado en línea con el soporte de fijación del ducto.
2. Coloque los anclajes para yeso en los orificios y fije los tornillos de montaje
(4x40mm) en los anclajes e instale el gancho en la pared como se indica.
INSTALACIÓN DEL FILTRO DE RECIRCULACIÓN SIN DUCTO
1. Compre un filtro de recirculación sin ducto con su proveedor. (Este filtro es opcional
y se compra de forma separada)
2. Instale el filtro girándolo en el
equipo ubicado en ambos lados
del motor.
