2/ INSTALAR O SEU APARELHO

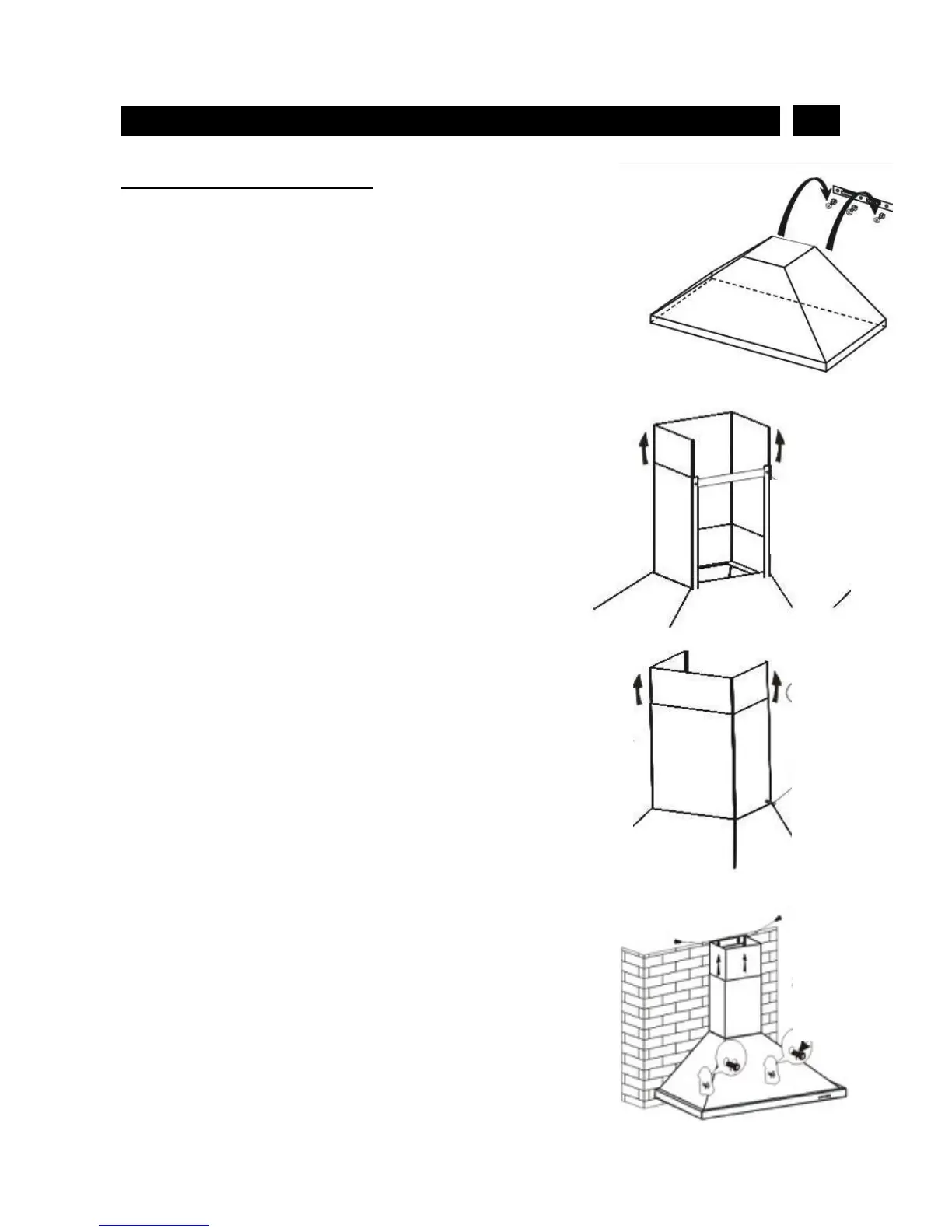

INSTALAR A CAMPÂNULA
Nota: Serão necessárias pelo menos duas pessoas
para montar a campânula.
1. Eleve a campânula para a sua posição de montagem.
2. Alinhe a abertura retangular na parte traseira da
campânula com o suporte de montagem na parede.
Baixe cuidadosamente a campânula até fixar em
segurança no suporte.
3. Abra o filtro Al. e encontre os dois buracos de 8mm de
diâmetro na parte traseira da campânula. Nivele a
campânula com dois parafusos de montagem (4*30mm)
com as anilhas. Utilize as âncoras para parede de
gesso fornecidas.
4. Meça a altura do suporte de encaixe da conduta
deslizante. Ajuste a altura da chaminé de acordo
com a altura. Utilize então o suporte de encaixe da
conduta com dois parafusos (4x8mm) para encaixar
as chaminés. Como ilustrado na imagem.
5. Coloque a chaminé na campânula, utilize dois
parafusos (4x8mm) para encaixar a chaminé no
suporte de encaixe da conduta.
6. Utilize os outros dois parafusos (4x8mm) para
encaixar a base da chaminé.
7. Depois de ajustar a posição, abra o filtro e encaixe o
corpo no interior, com parafusos de segurança
（4X30MM）.
PT
parafuso de
segurança
Parafuso
4x8mm
